Сложные разрезы

Выполнение сложных разрезов дает возможность уменьшить количество изображений, так как на одном изображении при помощи нескольких секущих плоскостей можно выявить внутреннюю форму предмета в разных его местах.

В зависимости от взаимного положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.

Ступенчатые разрезы выполняются параллельными секущими плоскостями. Они могут быть горизонтальными, фронтальными, профильными и наклонными.

На рис. 12.12а изображен фронтальный ступенчатый разрез детали, выполненный двумя фронтальными секущими плоскостями. При построении разреза секущие плоскости совмещаются в одну плоскость, параллельную плоскостям изображения. На разрезе не отображается то, что он выполнен несколькими секущими плоскостями.

Рис. 12.12

Переход от одной секущей плоскости к другой осуществляется плоскостью, перпендикулярной к секущим плоскостям, так называемой плоскостью перехода. В некоторых случаях переход от одной секущей плоскости к другой выполняют плоскостью, проходящей по оси симметрии отверстия, как это показано на рис. 12.12б. На рис. 12.12в выполнен наклонный ступенчатый разрез.

Ломаные разрезы выполняются пересекающимися секущими плоскостями (их линия сечения является ломаной линией).

Для получения неискаженных изображений секущие плоскости этих разрезов способом вращения вокруг проецирующих прямых (линии пересечения секущих плоскостей) совмещаются в одну плоскость, параллельную плоскости изображения. Если совмещенные секущие плоскости окажутся параллельными одной из основных плоскостей проекций, ломаный разрез помещают на месте соответствующего вида. Выбор плоскости совмещения зависит от заданных условий (конструктивных особенностей предмета, удобства размещения и т.д.)

На рис 12.13 изображен ломаный разрез, образованный двумя пересекающимися горизонтально-проецирующими плоскостями, одна из которых фронтальная. Для построения разреза левую секущую плоскость вместе с расположенным в ней сечением поворачивают вокруг линии её пересечения с фронтальной секущей плоскостью до совмещения с последней.

Рис. 12.13

В данном примере направление совмещения секущей плоскости (поворота) совпадает с направлением взгляда, указанного стрелкой на линии сечения (у буквы А).

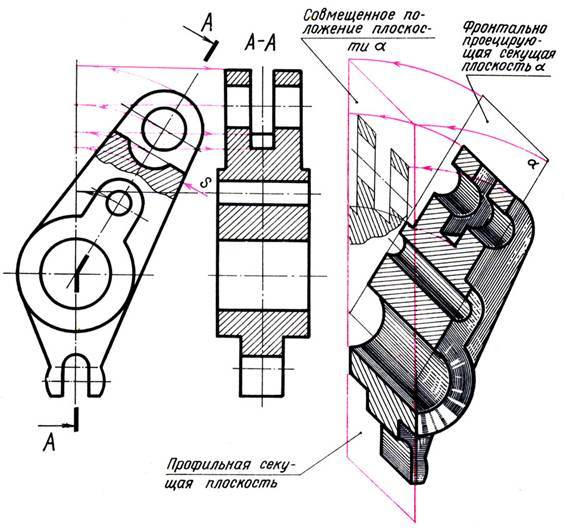

Направление взгляда может и не совпадать с направлением поворота секущих плоскостей до совмещения их в одну плоскость, как это выполнено на рис. 12.14, где направление совмещения и стрелки у буквы А противоположны.

При построении ломаных разрезов следует обращать внимание на изображение элементов предмета, расположенных за секущей плоскостью, которые при выполнении разреза поворачивать не следует. Так спроецирован выступ детали на рис. 12.13, расположенный за секущей горизонтально-проецирующей плоскостью, он не участвует в повороте.

Рис. 12.14
