Напор, развиваемый насосом

Основные параметры насосов

Насосы

Гидравлические машины

гидравлические машины делятся на два класса: насосы и гидродвигатели.

Насос – это гидравлическая машина, которая служит для преобразования механической энергии двигателя в энергию перемещаемой жидкости.

насосы являются одной из самых распространенных разновидностей машин. Их используют для различных целей: подачи воды для водоснабжения и орошения, отвода ее с осушительных систем, для работы гидравлического транспорта и систем теплоснабжения. Это силовая часть гидравлических приводов. Системы смазки и охлаждения двигателей внутреннего сгорания немыслимы без насосов.

Конструктивное разнообразие насосов чрезвычайно велико.

9.1. Классификация насосов

Классификация насосов согласно государственному стандарту дана с точки зрения принципа их действия. При этом прослеживаются и конструктивные признаки (рис. 9.1).

Насосы

Динамические

Объемные

лопастные

трения

возвратно-поступательные

роторные

центробежные

осевые

диагональные

вихревые

струйные

шнековые

эрлифты

дисковые

поршневые

плунжерные

диафрагменные

шестеренные

шиберные

аксиально-поршневые

радиально-поршневые

Рис. 9.1

Основными выходными параметрами насосов, характеризующими их работу как гидравлической машины, являются подача Q, м³/с, л/с, л/мин; напор (давление) Н(р), м в.ст (Па); мощность N, кВт и коэффициент полезного действия η.

Параметр «напор» характерен для насосов динамических, «давление» - для объемных.

Необходимость в определении напора возникает в двух случаях: при эксплуатации насосной установки; при проектировании насосной установки.

Напор, развиваемый насосом, есть разность удельных энергий на выходе и входе насоса: Н = Е_вых-Е_вх (рис.9.2).

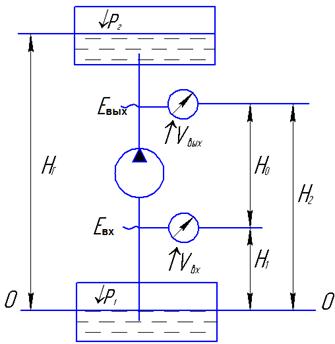

Рис.9.2

Согласно уравнению Бернулли для выходного и входного сечений, где установлены приборы для измерения давлений, относительно плоскости сравнения О-О эти энергии можно определить по выражениям

;

(p_вх>р_ат).

Тогда

. (9.1)

Если р_вх<р_ат, т.е. на входе в насос установлен вакуумметр, то . тогда

. (9.2)

По выражениям (9.1) и (9.2) определяется напор при эксплуатации насосной установки.

При проектировании насосной установки напор насоса определяется из выражения

, (9.3)

где Н_г – геометрическая высота подъема; р₁, р₂ – давление на свободных поверхностях; h_п – гидравлические потери.
