Тиристоры. Тиристором называют электропреобразовательный полу­проводниковый прибор с тремя или более p-n-переходами

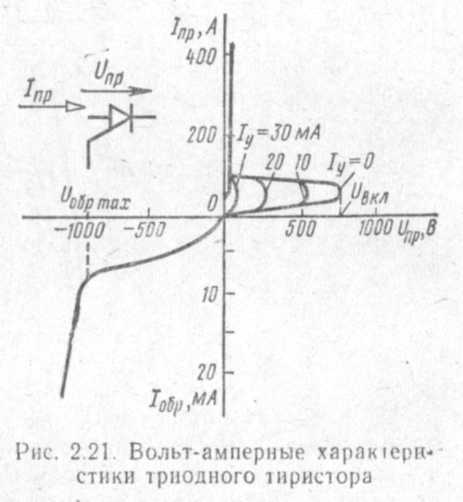

Тиристором называют электропреобразовательный полу­проводниковый прибор с тремя или более p-n-переходами, в вольт-ам­перной характеристике которого' имеется участок отрицательного дифференциального сопротивления и который используется для пере­ключения. Материалом для изготовления тиристоров служит крем­ний.

Классификация и условное обозначение тиристоров

- диодные

-триодные

Управление по аноду:

Управление по катоду:

Применение: в управляемых выпрямителях

Принцип действия: При включении динистора по схеме, приведенной на рис. 2.20, коллекторный p-n-переход закрыт(П₂), а эмиттерные переходы открыты(П_1,П₂). Сопротивления открытых переходов малы, поэтому почти все напряжение источника питания приложено к коллекторному переходу, имеющему высокое сопротивление. В этом случае через тиристор протекает малый ток

10.Управляемый выпрямитель. Схема, работа. Временные диаграммы. Характеристики. Выпрямителем называеться устройство, предназначенное для преобразавания переменного тока в постоянный. Осноыным элементом являеться полупроводниковый диод.

Выпрямители по применяемым элементам деляться на: управляемы и неупровляемые.

Отличием управляемых выпрямителей являеться использлвание управляемого диода –тиристора

(отличаеться наличием третьего управляющего элемента)

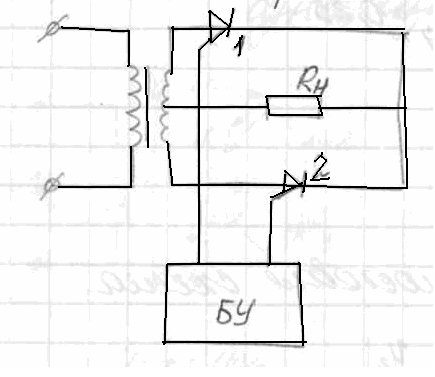

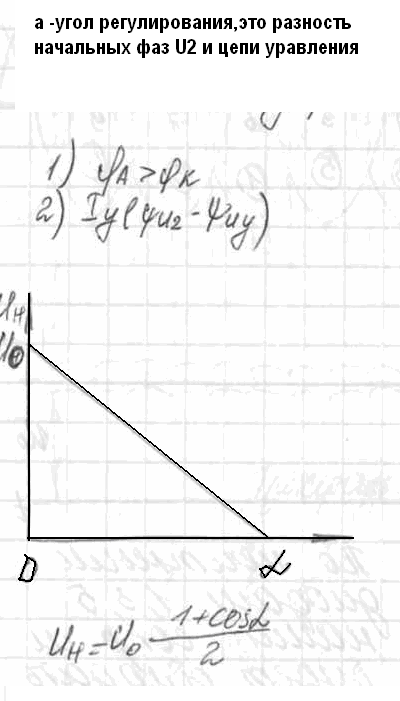

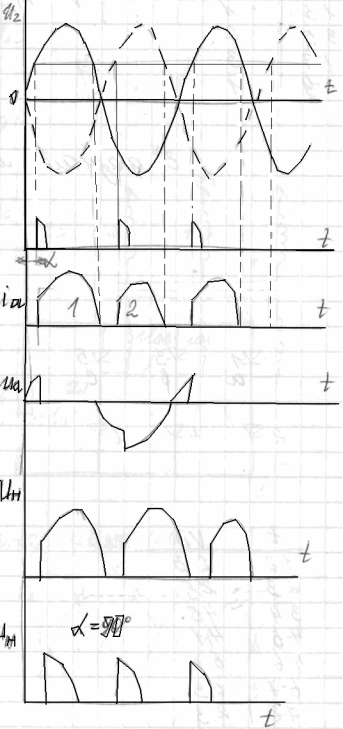

Схема упрв.выпрям. Временные диограммы a-угол регулирования,это разность начальных фаз U2 цепи управления

φа>φk

Как и диоды, тиристоры обладают односторонней проводимостью и могут находиться в двух состояниях открытом(прямое включение) и закрытом(обратное).

Переменное напряжение снимаеться с обмотки.Если управляющим импульсом открыть тиристоры во время положительных напряжений то ток через нагрузку будет протекать в одном напрвлении.При измининии фазы импульсов изменяеться длительность работы тиристора,а следовательно и величина напряжения на нагрузке.

Регулированиие осуществляеться измением угла –а от 0 до 180.

11. L-фильтр. Схема включения. Работа, расчёт. Применения. Индуктивный фильтр включают последовательно с резистором R_Н. Включение индуктивного фильтра в однополупериодный выпрямитель существенно изменяет форму тока через резистор R_Н. В течении положительного полупериода напряжения u₂, когда ток i_н нарастает, катушка L_ф запасает энергию, которая в отрицательный полупериод расходуется на поддержание нагрузочного тока. Длительность импульсов i_н определяют постоянной времени т= L_ф/ R_Н. Чем больше L_ф катушки, тем больше накопленная в ней энергия и длительность импульсов нагрузочного тока. Однако величина этих импульсов с ростом индуктивности уменьшается благодаря падению напряжения на катушке.

Индуктивный фильтр более эффективно работает в двухполупериодных выпрямителях. Импульсы тока, проходящие поочередно через вентили В₁ иВ₂, создают в нагрузочном резисторе R_Н непрерывный ток. При этом коэффициент пульсаций p значительно уменьшается. Эффективная работа индуктивного фильтра наблюдается при больших нагрузочных токах и малых сопротивлениях нагрузочного резистора. В то же при уменьшении нагрузочного тока i_н за счет эдс самоиндукции к закрытому вентилю будет прикладываться большое обратное напряжение, что может вывести его из строя.

12. С-фильтр. Схема включения. Работа, расчёт. Применения. Для снижения пульсаций выпрямляемого напряжения, т. е. уменьшения переменной составляющей, используют сглаживающие фильтры. Широкое применение получили емкостные фильтры. В них параллельно нагрузочному резистору выпрямителя подключается конденсатор, емкостное сопротивление которого для основной гармоники должно быть значительно меньше сопротивления нагрузки. Благодаря этому переменная составляющая напряжения на нагрузке значительно уменьшается, и коэффициент пульсаций выпрямленного напряжения становится существенно меньше.
