Визуальный метод измерения

ИЗМЕРЕНИЕ РАБОЧИХ ОТРЕЗКОВ

Рабочий отрезок – это расстояние от плоскости наилучшего изображения до опорного кольца оправы оптической системы. Знание величины отрезка необходимо для совмещения системы с регистрирующим устройством.

Для измерения применяются методы:

1. Визуальный.

2. Фотографический.

3. Интерференционный.

4. Фотоэлектрический.

Метод основан на определении плоскости наилучшего изображения с помощью наблюдательного микроскопа.

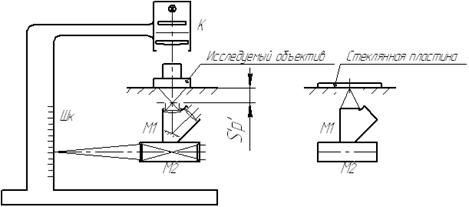

Рис. 5.11. К − коллиматор, М1 − визирный микроскоп, М2 − отсчетный микроскоп, Шк − шкала.

На рис. 5.11 приведена схема установки, применяемая в цеховых условиях.

Методика измерения:

1) находят положение, соответствующее фокусу объектива с помощью микроскопа М1 по наилучшему изображению марки коллиматора и снимают отсчет а₁ по шкале Шк с помощью микроскопа М2.

2) Снимают исследуемый объектив и на его место ставят стеклянную пластину с перекрестием так, чтобы оно было обращено к микроскопу.

3) Находят четкое изображение с помощью микроскопа М1 и снимают отсчет а₂ с помощью микроскопа М2. По разнице отсчетов находя величину рабочего отрезка

.

Данному методу измерения присущи следующие погрешности: фокусировки, установки, шкалы, отсчета.

Самостоятельно проработать вычисление указанных погрешностей.
