С помощью коллиматора и зрительной трубы

Измерение углового увеличения

Рис.5.17

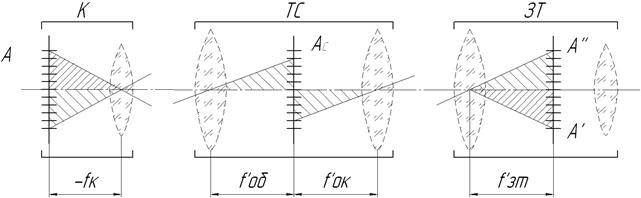

Схема состоит из коллиматора К, в фокусе которого находится тест-объект, телескопической системы ТС и зрительной трубы ЗТ (Рис.5.17). Визируя зрительную трубу без ТС, определяем число А' − число делений сетки ЗТ, соответствующее изображению определяемого размера А, вертикальной сетки коллиматора. Затем устанавливают ТС между коллиматором и зрительной трубой и определяют А'' − число делений, соответствующее изображению А., которое дает телескопическая система и зрительная труба. Угловое увеличение определится по формуле

. (5.24)

Доказательство (5.24) следует из подобия заштрихованных треугольников, образованных ходом главных лучей, показанных на рис. 5.18.

. (5.25)

Из подобия треугольников

→ ; (5.26)

После подстановок (5.25) и (5.26) в (5.24) получим

. (5.27)

Данному способу присущи погрешности поперечной и продольной наводок (∆z, ∆y).
