Ареометрический способ

А. ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ НЕФТИ И НЕФТЕПРОДУКТОВ

Метод сопротивления экранированного заземления.

При геофизических исследованиях обычными зондами КС в скважинах, заполненных высокоминерализованной промывочной жидкостью, токовые линии электрического поля распределены в основном по стволу скважины. Вследствие этого, особенно в тонкослоистом разрезе, представленном чередованием пластов высокого и низкого удельного электрического сопротивления, методы обычных зондов КС и боковое электрическое зондирование (БЭЗ) малоинформативны. Более эффективны измерения специальными многоэлектродными симметричными зондами, в которых путем фокусировки линии тока направлены перпендикулярно к оси скважину в пласт.

Для фокусировки тока необходимо обеспечить равенство потенциалов питающего и экранирующих электродов. Это достигается следующими способами:

1) ток через экранные электроды должен быть таким, чтобы потенциалы следящих электродов, установленных между питающим и экранирующими электродами, были равны;

2) все три токовых электрода необходимо соединять гальванически через небольшое сопротивление (порядка 0,01 Ом) при соответствующем подборе размеров центрального и экранных электродов.

Из многоэлектродных симметричных зондов наибольшее применение находят 3-, 7- и 9-электродные фокусированные разноглубинные зонды для измерения эффективного сопротивления зоны проникновения или пласта; 2-, 3- и 4-электродные фокусированные микрозонды для измерения эффективного сопротивления прискважинного пространства; дивергентные и дифференциально-дивергентные зонды.

ДОПОЛНИТЕЛЬНЫЙ МАТЕРИАЛ К ГЛАВЕ 2.2.

Плотность принадлежит к числу наиболее распространенных показателей, применяемых при исследовании нефти и нефтепродуктов. Особое значение этот показатель имеет при расчете веса нефтепродуктов, занимающих определенный объем. Это очень важно при конструктивно-расчетных исследованиях и для практической работы на местах производства, транспортировки и потребления нефти.

Для определения плотности жидких и твердых нефтепродуктов в нефтяной практике применяют ряд способов:

1) ареометрический;

2) взвешивание на весах Вестфаля-Мора;

3) пикнометрический;

4) метод взвешенных капель;

5) метод гидростатического взвешивания.

Принцип данного метода основан на законе Архимеда. По своему устройству ареометры могут быть двух типов: с постоянным весом и с постоянным объемом. В нефтяной практике обычно применяются ареометры с постоянным весом. Ареометр с постоянным весом представляет собой стеклянный цилиндрический сосуд, снабженный внизу шариком, в котором помещен балласт. При погружении ареометра в испытуемую жидкость шарик всплывает в вертикальном положении (рис 1). Большая часть ареометров обычно снабжена термометрами, ртутный шарик которых одновременно является балластом ареометра. При определении плотности вязких продуктов в мерный цилиндр с притертой пробкой, наливают определенный объем керосина известной плотности, а затем - равный объем испытуемого продукта. Полученную смесь перемешивают до тех пор, пока она не станет совершенно однородной. После этого смесь переливают в чистый цилиндр для определения плотности. Зная плотность смеси и плотность керосина, легко найти плотность продукта по формуле

Если при разбавлении нефтепродукта выпадает осадок, то определять плотность ареометром нельзя. Точность определения плотности ареометром составляет 0.0005-0.0010.

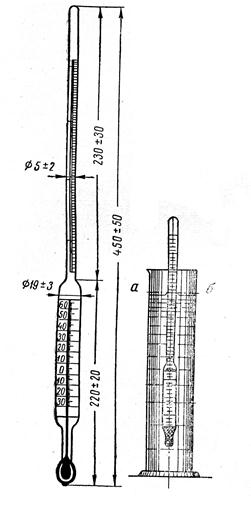

Рис. 1. Стандартный нефтяной ареометр
