Соединения на резьбе

При сборке и монтаже машин, приборов и других изделий отдельные их части в большинстве случаев соединяются друг с другом при помощи крепежных деталей, образуя разъемные резьбовые соединения. Таким образом обеспечивается ремонт и замена узлов и агрегатов изделия.

Элементами таких соединений являются болты, гайки, шайбы, шпильки и винты. Все перечисленные изделия стандартизованы и их конструктивные размеры следует брать из соответствующих таблиц.

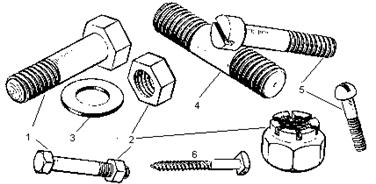

Некоторые элементы резьбовых разъемных соединений изображены на рис. 93.

Рис. 93 1 – болт; 2 – гайка; 3 – шайба; 4 – шпилька; 5 – винт; 6 - шуруп

Болты по ГОСТ 7798-70 Таблица 24

Условное обозначение болта: Болт М12х60 ГОСТ 7798-70, Болт 2М12х60 ГОСТ 7798-70, где: М12 - диаметр резьбы, 2М12 - то же с мелким шагом, 60 - длина болта.

Гайки по ГОСТ 5915-70 Таблица 25

Условное обозначение гайки: Гайка М12 ГОСТ 5915-70, Гайка 2М12 ГОСТ 5915-70, где: М12 - диаметр резьбы, 2М12 - то же с мелким шагом.

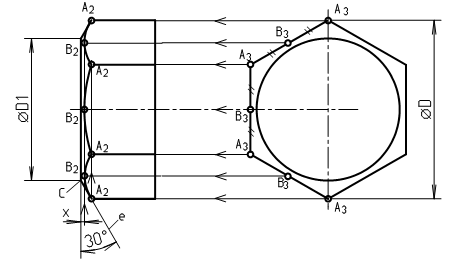

На рис. 94 выполнено построение линии среза поверхности конуса фаски плоскостями граней:

- Определены точки типа А(A2, A3), расположенные на ребрах шестигранника, как точки пересечения усеченного конуса с основанием D1 и углом 120° = (180 - 2х30)° с ребрами граней. Для чего через точку С проведена прямая е

под углом 30° до пересечения с ребром шестигранника, в пересечении получена проекция точки А2 на нижнем ребре; проекции остальных точек расположены на линии связи к оси Х через полученную проекцию А₂ и линиях связи к оси Z через проекции точек А3.

Рис. 94

- Определены точки В(В2, В3). Проекция В3 делит отрезок А3А3 пополам. Координата Х проекции В2 равняется 0.2k, где k = (D – D1)/2.

- Приближенно линия среза – дуга, построенная по трем точкам А2В2А2.

Рис. 95

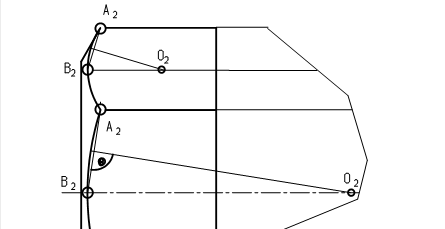

Проекция центра дуги О2 (рис. 95) расположена на пересечении линии связи В2В3 и перпендикуляре из середины отрезка А2В2

Шайбы по ГОСТ 6958-78 Таблица 26

Условное обозначение шайбы: Шайба 12 ГОСТ 6958-58, Шайба 2.12 ГОСТ 6958-78, где: 12 - диаметр крепежной детали, 2.12 - то же шайба исполнения 2.

Шпильки по ГОСТ 22032-76 Таблица 27

Условное обозначение шпильки диаметром резьбы 12 мм с крупным шагом и длиной 60 мм:

Шпилька М12х60 ГОСТ 22032-76,

то же с мелким шагом 1.5мм:

Шпилька М12х1.5х60 ГОСТ 22032-76,

то же с мелким шагом 1.5 мм и крупным шагом на ввинчиваемом конце:

Шпилька М12х(1.5/2)х60 ГОСТ 22032-76.
