Шпилечное соединение

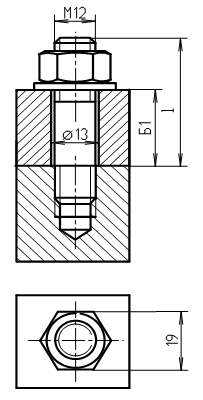

На рис. 98 выполнен чертеж шпилечного соединения. Длина шпильки определяется аналогично длине болта, но при этом длина шпильки меньше длины болта на толщину пластины, в которую ввинчивается шпилька. В длину шпильки l = Б1+S+H+t входит толщина только пластины Б1, которая присоединяется шпилькой, например к корпусу.

Длина ввинчиваемого конца резь-бы l 1 зависит от материала детали, в которую ввинчивается шпилька (рис. табл. 27):

l 1 = d - сталь, бронза, латунь;

l 1=1,25d - ковкий и серый чугун;

l 1=1,6d - ковкий и серый чугун;

l 1 = 2d - легкие сплавы.

Расчетное значение l 1 округляется до целого числа.

Размеры сверленого гнезда под шпильку (рис. 99):

резьбы сверления

Рис. 98 Рис. 99

- сверлится отверстие диаметром 9 мм (внутренний диаметр резьбы М12) на глубину l = l1 + d;

- выполняется фаска сх45°, где с следует взять из табл. 21;

- нарезается резьба М12 на длину l2 = l1 + 0,5d.

В такое отверстие можно ввернуть не только шпильку, но и болт или винт.

На чертеже проставляются длина цилиндрического отверстия l, длина резьбы l 2, размер фаски и обозначение резьбы.

Поверхность, на которую опирается головка болта, винта или шайба должна быть перпендикулярна оси крепежной детали и иметь достаточную чистоту.

На литых деталях для распределения усилия сжатия на большую поверхность выполняются бобышки (приливы).

Размеры опорных поверхностей под винты, болты и шайбы приведены в табл. 28 и 29.

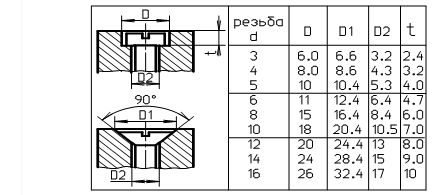

Опорные поверхности под винты Таблица 28

Примечание: D2 – диаметр отверстия под крепежный винт, болт или шпильку.

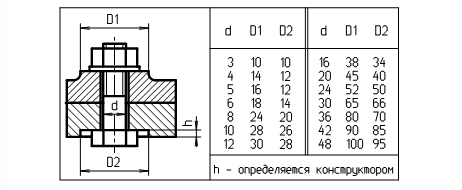

Опорные поверхности под болты Таблица 29

D1 - диаметр бобышки, D2 - диаметр углубления опорной поверхности под торцовый ключ.
