Определение стойкости тканей к осыпаемости

Осыпаемостью называют явление смещения и выпадения нитей из обрезанного края ткани. На осыпаемость влияют вид переплетения, состояние поверхности нитей, их жесткость. Стойкость ткани к осыпаемости характеризуется величиной бахромы, образующейся в результате выпадения нитей из ткани под воздействием удара, трения, изгиба и вытряхивания [11].

Испытания проводятся в соответствии с ГОСТ 3814−81 «Полотна текстильные. Метод определения осыпаемости» [20]. Испытанию подвергают элементарные пробы в виде полосок ткани шириной 30 мм и длиной 40 мм. Для определения стойкости ткани к осыпаемости по основе выкраивают элементарные пробы (полоски) вдоль утка, а для определения стойкости ткани к осыпаемости по утку – пробы вдоль основы.

Осыпаемость определяют на приборе ПООТ (рис. 3.6), состоящем из следующих узлов: кассеты с закрепленными на ней зажимами; абразива с приводом; электродвигателя с ременной передачей; измерительного устройства для измерения образовавшейся бахромы [11].

Подготовленные элементарные пробы закрепляют в зажимах так, чтобы длина выступающего конца пробы составляла 20±1 мм. Расстояние между абразивом и зажимами устанавливают равным 5 мм, а счетчик числа циклов абразива – на деление «5000», затем включают прибор. Затем проводят измерения. За результат испытания принимают среднее арифметическое из результатов испытаний 20 элементарных проб отдельно по основе и утку.

Испытания проводились с погрешностью 5%.

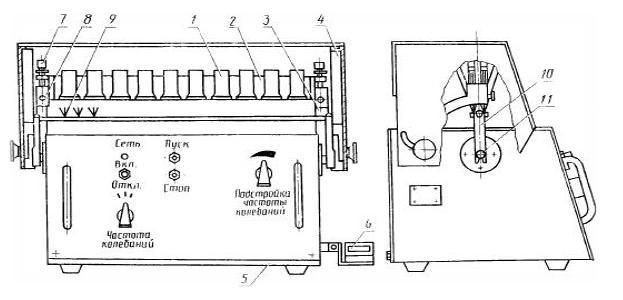

Рис. 3.6. Прибор ПООТ для определения осыпаемости ткани:

1 – зажим; 2 – кассета; 3 – пазы стойки; 4 – стойка; 5 – плита; 6 – счетчик; 7 – винт; 8 – пазы; 9 – абразив; 10 – рычаг; 11 – ось

Результаты испытаний приведены в таблице 3.7.

Таблица 3.7 – Осыпаемость тканей по основе и по утку

Характеристики образцов	Номер образца
Величина бахромы при осыпаемости тканей, мм	Основа	1,8	1,2	0,4	2,3	2,1
Уток	10,7	1,6	0,6	4,2	2,8
Среднее квадратическое отклонение, мм	Основа	0,08	0,04	0,02	0,12	0,11
Уток	0,93	0,09	0,03	0,28	0,20
Коэффициент вариации, %	Основа	4,4	3,3	5,0	5.2	5,2
Уток	8,7	5,6	5,0	6,7	7,1

Как видно из таблицы 3.7, наибольшей стойкостью к осыпаемости по основе обладает образец 3, наименьшей – образец 4. Наибольшей стойкостью к осыпаемости по утку также обладает образец 3, наименьшей – образец 1. Коэффициенты вариации по осыпаемости для всех образцов не превышает 10%.

Данные таблицы 3.7 отображены на рисунке 3.7.

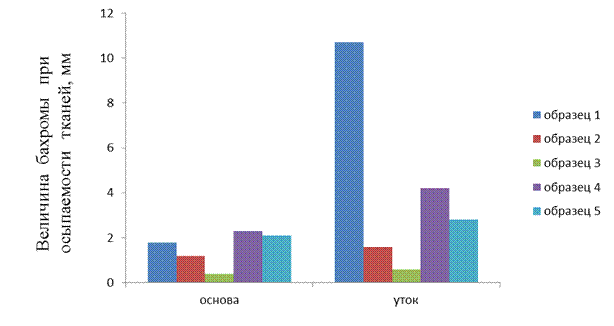

Рис. 3.7. Осыпаемость подкладочных тканей по основе и по утку

Как видно из рисунка 3.7, осыпаемость по основе у образцов 1, 4 и 5 примерно одинаковая. Осыпаемость образца 3 минимальная как по основе, так и по утку. Это объясняется очень высокой плотностью образца 3 по основе и утку. Наибольшей осыпаемостью по утку обладает образец 1, причем показатель этот в разы больше, чем у остальных образцов, так как этот образец имеет наименьшую плотность нитей по утку.

Дата добавления: 2014-12-16
