Нормализация отношений

Отношения называют приведенными к первой нормальной форме, если значения всех его атрибутов атомарные. Данному условию не удовлетворяют отношения «Запись акта о рождении», «Запись акта о смерти», «Запись акта о перемене имени», «Запись акта о заключении брака», «Запись акта о расторжении брака», «Запись акта об усыновлении», «Запись акта об установлении отцовства», «Сотрудник». Приведем их к первой нормальной форме.

1 «Запись акта о рождении»: атрибут ФИО разбиваем на фамилию, имя, отчество; ФИО отца на фамилию отца, имя отца, отчество отца; ФИО матери на фамилию матери, имя матери, отчество матери; заявитель на ФИО заявителя и место жительства заявителя; свидетельство на серию свидетельства и номер свидетельства. Значения всех остальных атрибутов являются атомарными.

Далее в тексте курсовой работы подробно излагается приведение к первой нормальной форме остальных отношений.

Приведем отношения ко второй нормальной форме, для этого необходимо во всех отношениях исследовать функциональные зависимости атрибутов. Диаграмма функциональных зависимостей отношения «Запись акта о

рождении» представлена на рисунке 4.

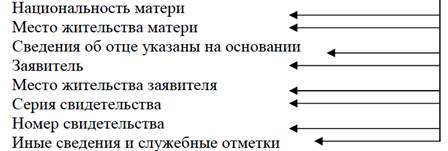

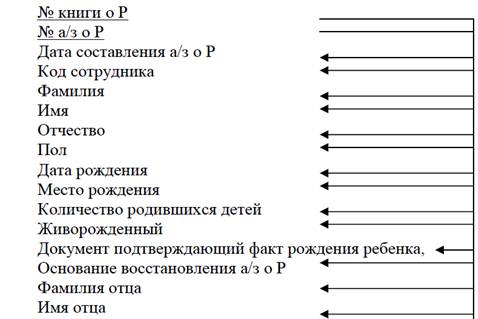

Рисунок 4 – Диаграмма функциональных зависимостей отношения «Запись акта о рождении»

Поскольку в отношении «Запись акта о рождении» все неключевые атрибуты функционально полно зависят от ключа, это отношение находится во второй нормальной форме.

Далее в тексте курсовой работы подробно обосновывается соответствие остальных отношений виду второй нормальной формы с приведением соответствующих функциональных зависимостей.

Проанализировав отношения, можно сделать вывод, что они находятся в третьей нормальной форме, так как они находятся во второй нормальной форме и все атрибуты, которые не являются ключевыми, не имеют транзитивной зависимости от ключевых атрибутов (рис. 4).

4 ФИЗИЧЕСКОЕ ПРОЕКТИРОВАНИЕ

На данном этапе представляются проекты таблиц, которые будут реализованы в СУБД. Поскольку в качестве СУБД выбран Access 2007, то таблицы спроектированной базы данных будут иметь вид, представленный в таблицах 2.14, 2.15 (число таблиц ограничено для примера.)

Таблица 2.14 – Сотрудники

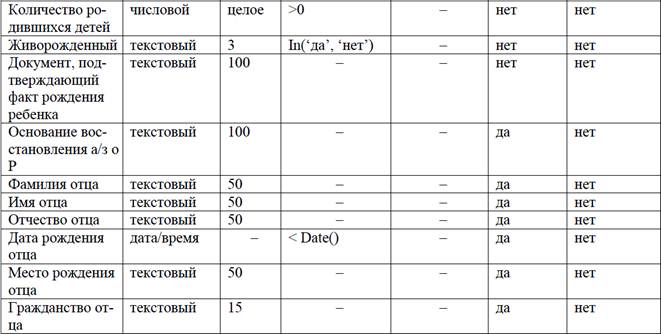

Таблица 2.15 − Записи актов о рождении

Далее в тексте курсовой работы приводятся проекты таблиц для всех отношений полученных в ходе логического проектирования.

Требования ссылочной целостности представлены в таблице 2.16.

Таблица 2.16 − Правила ссылочной целостности

Далее в курсовой работе в таблице «Правила ссылочной целостности» приводятся ограничения целостности для всех связей концептуально-инфологической модели (см. таблицу 2.11).

Ограничения предметной области представлены в таблице 2.17.

Таблица 2.17 − Ограничения предметной области

Далее в курсовой работе в таблице «Ограничения предметной области» приводятся все условия, которые имеют место в данной предметной области.

5 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Для работы с базой данных необходимо запустить файл ЗАГС.mdb. На экране появится главная кнопочная форма приложения (рис. 5).

Рисунок 5 – Вид главного окна интерфейса

Рассмотрим решение первой задачи из справочника задач пользователя.

Для получения данных о рожденных необходимо на главной кнопочной форме нажать кнопку «Данные», на появившейся кнопочной форме нажать кнопку «Данные рожденных» (рисунок 6). Появится форма, представленная на рис. 7.

Рисунок 6 – Оконная форма

Рисунок 7 – Оконная форма

Для формирования списка родившихся в налоговые органы за определенный год нужно нажать кнопку «По году рождения». Появится диалоговое окно, изображенное на рисунке 8.

Рисунок 8 – Диалоговое окно

Пользователю требуется ввести с клавиатуры год рождения, например 2000, и нажать кнопку «ОК». Тогда на экране появится отчет, содержащий список родившихся в этом году (рисунок 9). Данный отчет по требованию пользователя может быть распечатан.

Рисунок 9 – Оконная форма

Необходимые аппаратные и программные требования:

1) разрешение экрана − 800*600;

2) цветопередача − 16 бит;

3) масштаб − 96 DPI;

4) память − 4432К;

5) пиковый размер памяти − 15852К;

6) размер − 2,98 Кб;

7) Pentium III 800 MHz;

8) клавиатура;

9) мышь;

10) операционная система Windows 2003, Windows XP, Windows Vista,

Windows 7;

11) СУБД Access 2007.
