Общие сведения. Проектирование структуры ткани с заданными показателями качества

Проектирование структуры ткани с заданными показателями качества

Порядок выполнения работы

Лабораторная работа

Порядок выполнения работы

Лабораторная работа

«Неразрушающий анализ ткани методом компьютерной фотограмметрии»

Цель работы. Освоение программных продуктов, использованных для определения структурных параметров льняных и полульняных тканей неразрушающим инструментальным методом.

Задания:

− изучить метод определения структурных параметров ткани неразрушающим инструментальным методом;

− выполнить расчеты с использованием программы «Comphoto»;

− сделать заключение по результатам работы.

1) Подготовить пробы для проведения анализа. Принять для всех фотографических изображений ткани следующие параметры их получения: высота съемки 165 мм; фокусное расстояние 35 мм; величина смещения (Н) 70 мм.

2) Провести структурный анализ при помощи программы «Comphoto».

3) Результаты исследования распечатать.

Отчет по лабораторной работе должен содержать: результаты неразрушающего исследования ткани; вывод, содержащий суждения о неразрушающих методах исследования тканей.

«Анализ ткани при помощи САЕ-системы

“Проектирование льняных тканей”»

Цель работы. Освоение новых программных продуктов, использующихся для определения структурных параметров льняных и полульняных тканей.

Задания:

− изучить метод определения структурных параметров ткани неразрушающим инструментальным методом;

− выполнить расчеты с использованием САЕ-системы «Проектирование льняных тканей»;

− сделать заключение по результатам работы.

1) Подготовить пробы для проведения анализа. Пробой является цифровое изображение ткани, полученное путем сканирования образца ткани размером 10х10 см, со следующими параметрами: масштаб – 600%, разрешение – 150 мегапикселей, глубина цвета 256 цветов 8 бит.

2) Провести структурный анализ при помощи САЕ-системы «Проектирование льняных тканей»;

3) Результаты исследования сохранить и провести их распечатку.

Отчет по лабораторной работе должен содержать: результаты неразрушающего исследования ткани; вывод, содержащий суждения о неразрушающих методах исследования тканей.

Известны отечественные и зарубежные САЕ-системы, предназначенные для технических и технологических расчетов хлопчатобумажных, шерстяных и синтетических тканей. Узкая специализация подобных систем связана с существенными отличиями физических, механических, технологических и гигиенических свойств пряжи различного волокнистого состава используемых для изготовления тканей. Для проектирования льняных тканей с заданными показателями разработаны, в частности, программа «Comphoto» и САЕ-система «Проектирование льняных тканей».

«Comphoto» - проектирование. Для проектирования ткани с помощью программы «Comphoto» необходимо активировать опцию «Проектирование» (рис. 24).

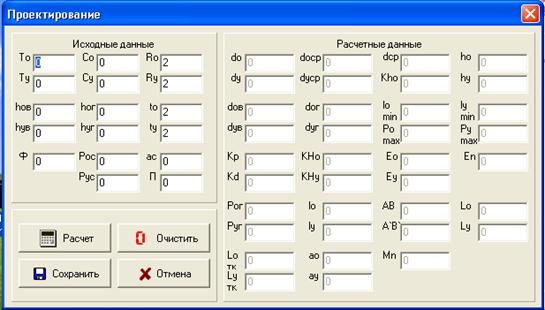

Рис. 24. Рабочее окно опции «Проектирование ткани» в программе «Comphoto»

После заполнения ячеек в окне «Исходные данные» необходимо нажать клавишу «Расчет», в результате автоматически заполнится окно «Расчетные данные».

САЕ-система «Проектирование льняных тканей». Результаты компьютерного анализа ткани регистрируются, выводятся на печатное устройство и экспортируются в модуль «Расчет структуры ткани», а затем в модуль «Растет эксплуатационных показателей ткани», где после ввода дополнительной информации о прочностных характеристиках пряжи вычисляются показатели назначения, надежности и технологичности ткани. При проектировании новой тканой структуры пользователь САЕ загружает модуль «Расчет структуры ткани» (рис. 25).

После завершения процедур проектирования полученные результаты экспортируются в модуль «Растет эксплуатационных показателей ткани» (рис. 26), по окончании всех рабочих процедур автоматически строится профиль качества спроектированной ткани (рис. 27).

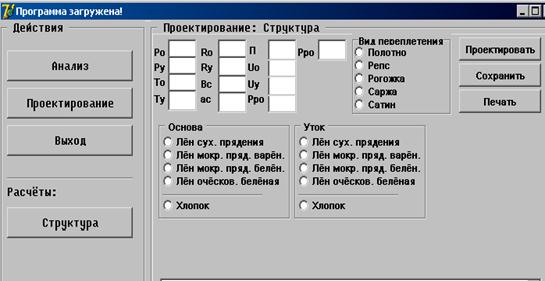

Рис. 25. Рабочее окно модуля «Расчет структуры ткани»,

исходные данные

Рис. 26. Рабочее окно модуля «Расчет эксплуатационных параметров ткани»

Рис. 27. Окно модуля «Расчет эксплуатационных показателей ткани»

с контрольными параметрами и профилем качества спроектированной ткани
