Общие сведения. Современное компьютерное моделирование внешнего вида ткани и визуализация ткацкого переплетения

Современное компьютерное моделирование внешнего вида ткани и визуализация ткацкого переплетения

Ярким примером программ для художественного оформления тканей при помощи цветных нитей является программная реализация «WEAVE POINT». Программа предназначена для проектирования ткацких переплетений и полного предграфического представления спроектированной ткани.

В программе имеется несколько режимов для представления графической информации:

− режим Design (рис. 32);

− режим Draft (рис. 33);

− режим Fabric (рис.34);

− режим Drapery (рис. 35);

− режим Interlacement (рис. 36).

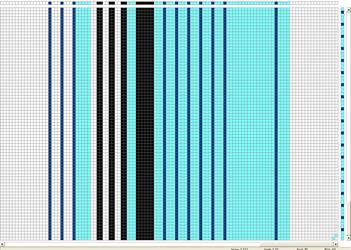

Рис. 32. Разработка художественно-колористического оформления ткани

в режиме Design

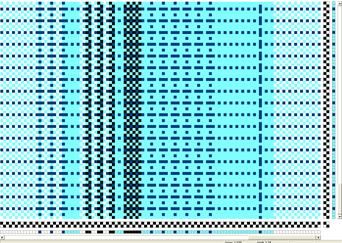

Рис. 33. Построение заправочного рисунка в режиме Draft

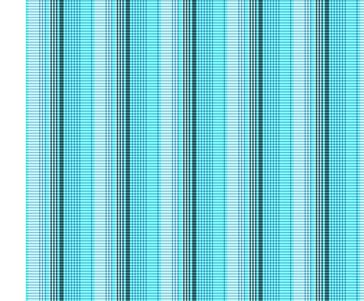

Рис. 34. Визуализация готовой ткани в режиме Fabric

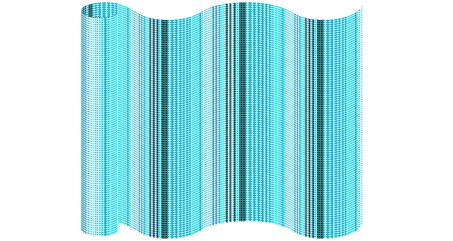

Рис. 35. Визуализация готовой ткани в режиме Drapery

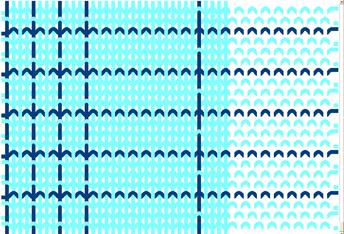

Рис. 36. Визуализация готовой ткани в режиме Interlacement

Построение рисунка переплетения ткани возможно в двух режимах – режиме Draft и Design.

В режиме Draft ведется построение четырехэлементного заправочного рисунка (рис. 37)

Рис. 37. Режим построения переплетения Draft

Разнообразия выпускаемого текстильным предприятием ассортимента тканей можно добиться различными видами проборок основных нитей в ремизы (рис. 38), сменой картона (рис. 39) и непосредственно меняя сам характер рисунка и его художественно-колористическое оформление.

Режим работы Design позволяет дессинатору создавать различные тканые узоры в удобном для него режиме, имитирующем канвовую бумагу.

Программа «WEAVE POINT» расширяет возможности при создании коллекции тканей и их художественно-колористического оформления до выработки ткани на ткацком станке, позволяет выполнять замену цвета и получать одну и ту же ткань в различных видах (рис. 40). Программа имеет удобный и понятный интерфейс, позволяет визуализировать переплетения ткани с лицевой и изнаночной стороны.

Рис. 38. Расширение ассортимента тканей за счет смены картона

Рис. 39. Расширение ассортимента тканей за счет проборки основных нитей

в ремизы

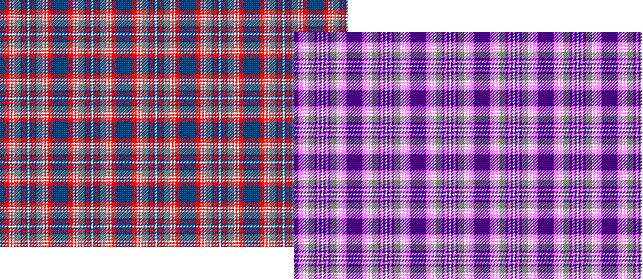

Рис. 40. Разработка художественно-колористического рисунка ткани

и представление по видам
