Уровнемеры

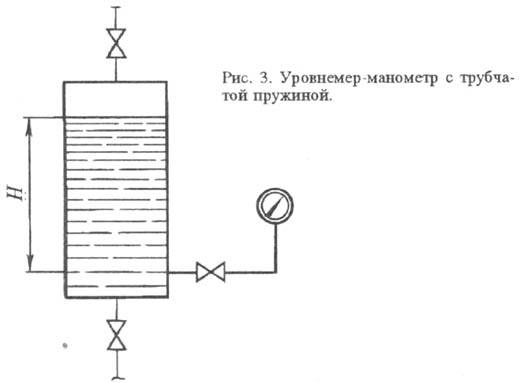

Уровнемеры для жидкостей по принципу действия разделяются на визуальные, поплавковые,

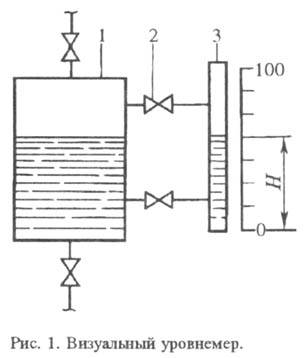

Визуальные уровнемеры (рис. 1) - простейшие измерители уровня жидкости. К технологическому аппарату 1 через запорные вентили 2 подсоединено указательное стекло (трубка 3). Аппарат и трубка представляют собой сообщающиеся сосуды, поэтому уровень H жидкости в трубке всегда равен ее уровню в аппарате и отсчитывается по шкале.

Поплавковые уровнемеры. Чувствительный элемент - поплавок, находящийся на поверхности жидкости (рис. 2, а). Поплавок 1 уравновешивается грузом 3, который связан с поплавком гибким тросом 2. Уровень жидкости определяется положением груза относительно шкалы 4. Пределы измерений устанавливают в соответствии с принятыми значениями верхних (ВУ) и нижних (НУ) уровней.

Рис. 2. Поплавковые уровнемеры: а - с плавающим поплавком; б - с тонущим поплавком.
