Противопожарные требования к контрольно- измерительным приборам

Одновитковая трубчатая пружина

СИСТЕМЫ АВТОМАТИКИ-ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ И РАЗРЯЖЕНИЯ

Принцип их действия основан на уравновешивании измеряемой величины силами деформации упругих элементов.

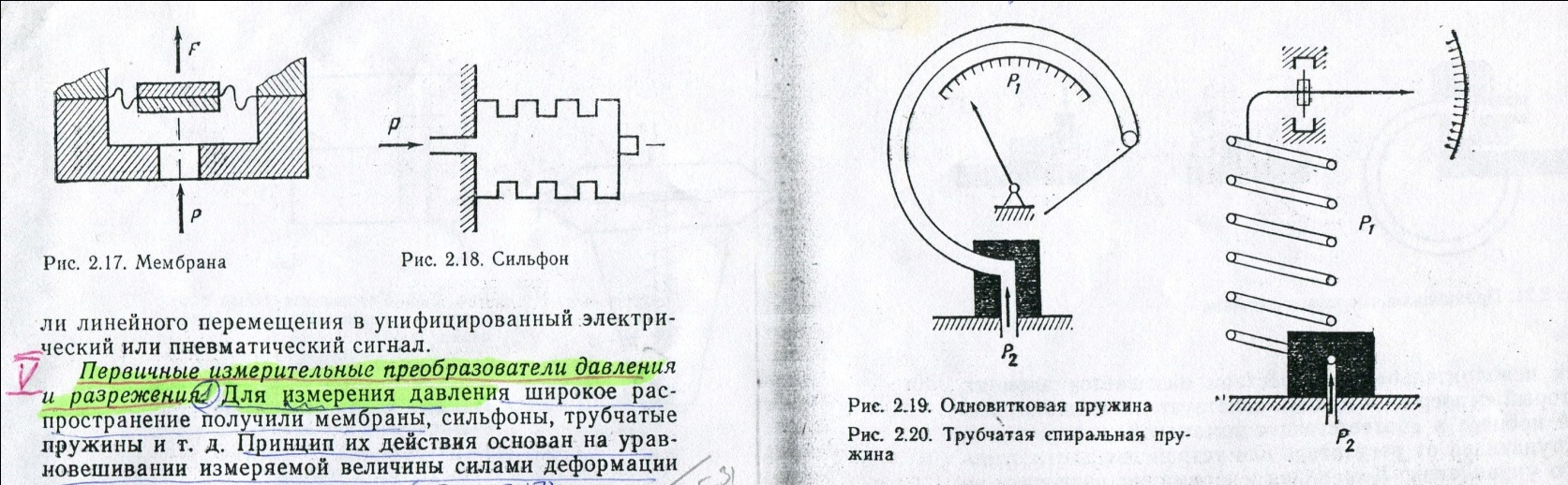

Мембрана -плоский или гофрированный диск, зажатый между фланцами, измеряемая среда вызывает деформацию мембраны и приводит в движение сердечник индуктивной катушки, измеряется величина тока.

Изготавливается мембрана из бронзы, хромоникелевой стали, толщиной 0,05-1,5мм., из резины, ткани, пластмасс, толщиной 0,2-7мм.

Сильфоны - это гофрированные тонкостенные цилиндрические сосуды, они высокочуствительны.

Свободный конец одновитковой трубчатой пружины, выполненной в виде эллипса, запаян, а неподвижный закреплен в штуцере, в трубку поступает под давлением жидкостью, она распрямляется и приводит в действие механизм со стрелкой

При выборе средств автоматизации необходимо учитывать, что приборы контроля и средства автоматизации подразделяются на следующие группы: механические, пневматические, гидравлические, электрические. Боль­шое распространение получили электрические приборы и устройства с электрическим приводом, применение ко­торых требует строгого соблюдения Правил устройства электроустановок (ПУЭ).

По степени пожарной опасности приборы и средства автоматизации разделяются на две группы: механичес­кие приборы без применения электрической энергии и при­боры с применением электрической энергии.

К механическим приборам и средствам автоматиза­ции относятся контролирующие и регулирующие прибо­ры, такие, как манометры, ртутные термометры, поплав­ковые уровнемеры, регистрирующие приборы с механи­ческим приводом, пневматические, гидравлические регу­ляторы и т.д. Все приборы автоматического контроля и регулирования без применения электроэнергии безопас­ны в пожарном отношении.

Во взрывоопасных зонах могут устанавливаться пер­вичные измерительные преобразователи (термометры со­противления, термопары, фотоэлементы и т.д.), не имею­щие собственного источника тока и не обладающие ин­дуктивностью или емкостью, если они присоединены к искробезопасной цели вторичного прибора, а также элек­трические приборы в соответствующем взрывозащищен-ном или искробезопасном исполнении.

Во взрывоопасных помещениях допускается установка электрических приборов автоматики.нормального ис­полнения при условии размещения их в несгораемых, герметичных продуваемых воздухом или инертным газом кожухах, шкафах, камерах с постоянно поддерживаемым избыточным давлением не менее 3,3 кПа (25 мм рт. ст.) и выбросом газов в атмосферу. При этом предусматрива­ется автоматическая блокировка, обеспечивающая ава­рийный сигнал и отключение приборов от сети в случае падения давления воздуха в камерах ниже допустимой величины.

Для пневматических приборов и средств автомати­зации предусматривают специальные установки и от­дельные сети сжатого воздуха и инертного газа, которые снабжают устройствами, сигнализирующими о падении давления в системе.
