Гребень

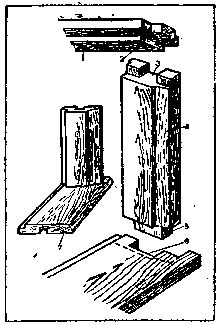

Рис. 59. Устройство коробки:

1 — вершник; 2. 5 — шипы; 3, 6 — проушина; 4 — стояк; 7 — слезник


Рис. 60. Расположение брусков в оконном проеме:

1 — паз коробки; 2 — четверть; 3 — боковые бруски коробки; 4 — бревно; 5 —заглушина б — подоконник

Рис. 61. Установка коробки: 1 — шип; 2 — зазор; 3 — четверть




В стенах рубленых зданий коробку крепят при помощи греб­ней. Для этого края простенков оконного проема опиливают строго вертикально. С двух сторон каждого простенка отмеряют расстояния на 10 мм больше глубины паза (на конопатку) и проводят вертикальные линии. Толщину бревен или брусков про­стенка с их торцевой стороны делят на две равные части, ставят метку, проводят вертикальную линию, от которой отмеряют по обе стороны половинные расстояния ширины паза, ограничивая тем самым толщину гребня.

С внутренней и наружной сторон простенка по пробитым ли­ниям пропиливают или топором срубают древесину для получе­ния гребней по вертикальным сторонам проема. После этого бревно внизу проема выравнивают топором строго горизонтально и также выбирают гребень такой высоты, чтобы он был выше глубины паза на 10 мм (рис. 58).

Чтобы детали коробки были надежно связаны между собой по краям подоконной доски и вверху вертикальных брусков, вы­резают проушину внизу вертикальных брусков, а в вершнике де­лают шипы (рис. 59).

Устанавливают детали коробки в следующей последователь­ности. На нижний гребень бревна кладут подушку; чтобы она плотно и строго горизонтально легла на свое место, ее осажи­вают. При необходимости исправляют неточности. На подушку ставят вертикальные бруски строго под углом 90° по отношению к подушке (рис. 60) и накрывают их верхним бруском, который закрепляют клиньями, вбиваемыми между ним и верхним брев­ном проема. При оконопачивании стены в зазор между вершни­ком и бревном ставят брусок, закрепляют его, заполняют все паклей и уплотняют ее. Сопряжения брусков в оконном проеме показаны на рисунке 61.

Подоконная доска по длине должна устанавливаться строго горизонтально, а по ширине — с небольшим (2 — 3°) уклоном внутрь помещения. Вертикальные бруски на подушку следует ставить на замазку, которая препятствует попаданию воды через места примыкания на нижние бревна.
