Брусчатые стены

Более простыми по конструкции являются брусчатые стены. Брусья изготовляют из бревен, опиливая их на четыре канта на заводе -или на месте строительства вручную, применяя для этого пилы для продольного пиления. При заготовке брусьев остают­ся с каждого бревна четыре горбыля, которые используют для различных целей, например для устройства теплых полов или чердачных перекрытий.

Сечение брусьев для наружных стен принимают в зависимости от расчетной температуры наружного воздуха: при температуре — 30° — 150X150 мм, при температуре — 40° — 180X180-мм. Для внутренних стен используют брусья сечением соответственно 100X150 мм или 100X180 мм.

В углах брусья соединяют «с остатком» и «без остатка», т.е. «в обло» и «в лапу» и т. д. Для прочности применяют коренные шипы, которые снижают продуваемость стен дома. Кроме того, для снижения продуваемости используют вставные шипы, распо­лагая их вертикально.

При выполнении сруба брусья располагают один над другим с прокладкой между ними теплоизоляционного материала. Часто применяют войлок. Если он толстый, то концы его стыкуют впритык и укладывают в один слой, если тонкий, то в два слоя; но концы также стыкуют впритык, а второй слой укладывают на первый, хорошо перекрывая нижележащие швы. Нарезают вой­лок полосами или лентами такой ширины, чтобы он равнялся ширине брусьев и на него не стекала со стен вода. Для лучшего отвода воды от горизонтального шва между брусьями с верхнего ребра лицевой части бруса каждого венца снимают фаску шири­ной 30 мм, предварительно пробив от ребра с двух сторон на расстоянии 20 мм риски. Полученную фаску лучше всего остро­гать. Полосы войлока следует нарезать на 20 мм уже ширины брусьев.

Рассмотрим технику угловых и других сопряжений при рубке стен из брусьев (рис. 98).

Рубка угла в перевязку с коренным шипом (рис. 98, а) за­ключается в следующем. В углах заранее просверливают отвер­стия одно под другим, чтобы можно было одним нагелем соеди­нить несколько рядов брусьев. Для скрепления брусьев (венцов) по высоте берут круглые деревянные нагели диаметром 30 мм. Рубка угла в полдерева на нагелях и вставных шпонках показа­на на рисунке 98,6. При соединении в полдерева надо наметить риски для пропила древесины как вдоль, так и поперек, или для пропила поперек и скалывания с подтеской вдоль. Вставляемый нагель также связывает несколько рядов брусьев. Соединение стен на нагелях показано на рисунке 98, в, где одним нагелем схватываются три бруса, но можно схватить и больше, для чего надо иметь бурова повышенной длины. Для уменьшения проду­ваемости между брусьями по их длине иногда устраивают пазы или шпунты, или набивают рейки треугольной формы (рис.98,г). Треугольные брусья изготовляют из квадратных бревен с распи­ловкой их по диагонали. Для более плотного прилегания во время прибивания гвоздями нижнюю сторону брусьев лучше острогать. Если брусья не совсем ровные, то их также остругивают. В брусь­ях, накрывающих рейки, выбирают паз треугольной формы, но такого размера, чтобы он мог накрывать брусья после укладки на них теплоизоляционного материала. Треугольный паз легче вы­бирать по сравнению с прямым, с четвертями и т. д. Перед про­бивкой рисок сначала находят центр бруска или ось и от него с двух сторон откладывают метки. Пробивают или прорубают древесину по оси, а затем стесывают от крайних рисок к середи­не. При сопряжении углов сруба на шпонках (рис. 98, д) в брусь­ях выбирают пазы и вставляют шпонки, которые должны плотно заполнять паз. Сопряжение внутренней стены с наружной на шпонках показано на рисунке 98, е. Более сложное и прочное сопряжение внутренних стен с наружными показано на рисун­ке 98,ж, з. Опирание концов балок на наружные стены выпол­няют полусковороднем (рис. 98, и], а на внутренние стены — опиранием концов балок со стыковкой посередине толщины стены или с перепуском концов (рис. 98, к,л).

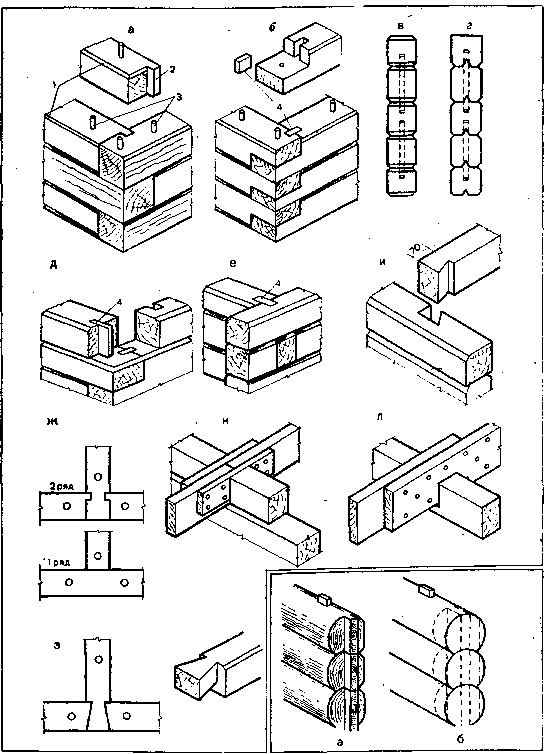

Рис. 98. Рубка стен из брусьев:

а — рубка угла в перевязку с коренным шипом, б — рубка угла в полдерева на нагелях и вставных шпонках; в — соединение стен из брусьев на нагелях; г — то же из шпун­тованных брусьев с вставными рейками; д — сопряжение углов на шпонках; е — сопря­жение внутренней стены с наружной на шпонках; ук — сопряжение внутренней стены с наружной в перевязку; з — то же сковороднем; и — то же полусковороднем; к — опира-ние концов балок на внутренние стены со стыковкой по середине толщины стены; л — то же с перепуском концов; 1 — фаска 20X20 мм; 2 — коренной шип; 3 — нагели; 4 — шпонки

Рис. 99. Устройство гребней в стенах оконного проема: а — гребень; б — пробивка рисок

Брусья по длине соединяют круглыми нагелями диаметром 30 мм, длиной 60 — 80 мм (могут быть и длиннее) на расстоянии 1 — 1,5 м один от другого. Когда концы сопрягаемых брусьев находятся на одном уровне, то соединяют их в углах примыкания и в пересечениях шпонками размером 35X50X150 мм (см. рис. 98, б, д, е).

Таким образом, устойчивость брусчатым стенам придает связь в углах и пересечениях с внутренними стенами, которые разме­щают по длине на таком же расстоянии друг от друга, как и в бревенчатых. При стенах большей длины во избежание вспучи­вания устанавливают вертикальные брусья, скрепляемые бол­тами.

Сруб рубят и собирают при постановке на место точно так же, как и сруб из бревен.

При оформлении оконных проемов в бревенчатых или брусча­тых стенах с их торцевых сторон устраивают гребни, на которые затем надевают детали оконной коробки. Гребни бывают разной толщины — от 40 до 60 мм, высотой от 30 до 50 мм. Вырубать эти гребни трудоемко. Лучше всего поступить так. В процессе рубки сруба концы бревен, образующие оконный проем, следует ставить строго вертикально по всей высоте. Часто их просто опи­ливают. На торцах бревен размечают толщину гребней, а с боко­вых сторон (наружной и внутренней) — их высоту, при помощи шнура строго вертикально пробивают риски. Бревна, образующие простенок, с наружной и внутренней сторон пропиливают на примерную высоту и после сборки сруба скалывают лишнюю дре­весину (рис. 99).
