Desenarea celor trei canale ale mixerului. Celelalte trei canale ale mixerului pot fi create folosind comanda arrayopţiunea rectangular

Celelalte trei canale ale mixerului pot fi create folosind comanda array opţiunea rectangular. Selectaţi indicatorul de volum, cele trei butoane şi potenţiometrul cu cursor ca entităţi pentru a fi dispuse rectangular cu comanda array.

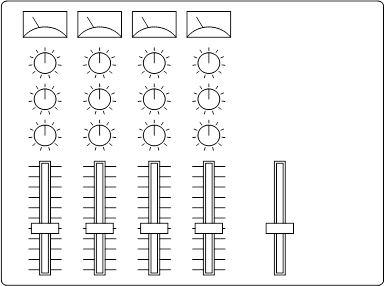

Figura 7

Introducând valoarea 1 pentru numărul de rânduri şi 4 pentru numărul de coloane cu distanţa dintre coloane de 50 mm, mixerul va arăta ca cel ilustrat în figura 7.

Cele două cursoare mai mari se pot obţine plecând de la un cursor obişnuit al unuia din cele patru canale ale mixerului. Modificarea lungimii acestuia poate fi uşor obţinută folosind comanda Stretch.

23. Folosind comanda Zoom cu opţiunea window, măriţi zona cursorului care va fi întins. Selectaţi comanda Stretch din meniul Modify şi folosiţi optiunea c (crossing) pentru a încadra într-o fereastră partea superioară a potenţiometrului ca în figura 8. Selectarea entităţilor pentru comanda Stretch se face doar cu opţiunile c (crossing) sau w (window). Alegeţi primul punct într-unul din colţurile cursorului şi definiţi noul punct ca @ 0,30.

Figura 9

Figura 8

24. Folosiţi comanda zoom all pentru a obţine imaginea completă a desenului şi selectaţi comanda mirror din meniul derulant Construct. Selectaţi cursorul şi daţi pentru primul punct al liniei de oglindire coordonatele 280,0 apoi apăsaţi tasta F8 pentru activarea modului ortho şi selectaţi un punct pe verticală ca în figura 9. Răspundeţi cu N pentru cererea Delete the old object?.

25. Pentru a construi cele 11 linii orizontale reprezentând scala potenţiometrului trasaţi mai intii o linie din punctul de coordonate 235,15 până în punctul @ 90,0.

26. Creaţi celelalte linii orizontale folosind comanda Array cu opţiunea rectangular cu 11 rânduri, o coloană şi distanţa dintre rânduri de 13 mm.

27. Tăiaţi porţiunile liniilor orizontale ce trec peste cele două cursoare.
