Trasarea conturului casetei

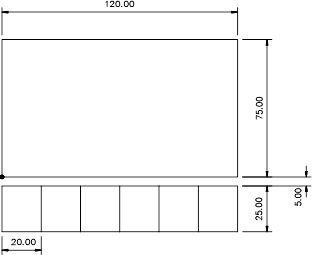

28. Completaţi desenul mixerului prin desenarea casetei. Trasaţi un nou contur din punctul de coordonate 220,190 cu lungimea de 120 şi lăţimea 75 ca în figura 10.

Figura 10

Butoanele casetei trebuie desenate corespunzător dimensiunilor din figura 10.

29. Pentru a completa desenul selectaţi comanda Insert din meniul derulant Draw. Această comandă permite introducerea unui alt desen, sau părţi componente ale desenului curent numite " blocuri ", în desenul existent. Comenzile Insert şi Block vor fi detaliate în exerciţiile următoare. La apariţia ferestrei de selectare a fişierului sau blocului, în dreptul casuţei File tastaţi Cassette. Următorul prompter cere " Insertion point " (punctul de inserţie) care va avea coordonatele 225,195. Menţineţi factorii de scară la valorile implicite < 1 > şi rotaţia la valoarea < 0 >.

30. Salvaţi desenul şi părăsiţi editorul de desenare.

EXERCIŢIUL NR. 4: Mixer

EXERCITIUL NR. 4: Mixer

AutoCAD-ul furnizează o serie de comenzi care vă permit să măriţi viteza de execuţie a desenelor şi implicit productivitatea. Folosind comenzi ca Offset şi Array este posibilă multiplicarea entităţilor dintr-un desen. In acest exerciţiu se desenează un mixer audio cu patru canale având inserată o casetă audio. Privind desenul de referinţă, observăm că el conţine mai multe elemente comune unui mixer audio, care pot fi uşor create folosind comenzile de editare amintite anterior.
