Definirea atributelor componente

Desenarea componentelor

Procedura de desenare

Attext

Ddatte

Donut

Insert

Wblock

Block

Attdef

Comenzi noi

1. Începeţi un nou desen cu numele Circuit cu limitele implicite 420,297, iar din fereastra deschisă de Drawing Aids... din meniul derulant Options, setaţi pasul grid -ului pe 10 iar al snap -ului pe 5. Asiguraţi-vă că ambele sunt activate (On).

2. Desenaţi componentele rezistorului şi condensatorului, folosind coordonatele punctelor de început şi dimensiunile prevăzute în figura 1.

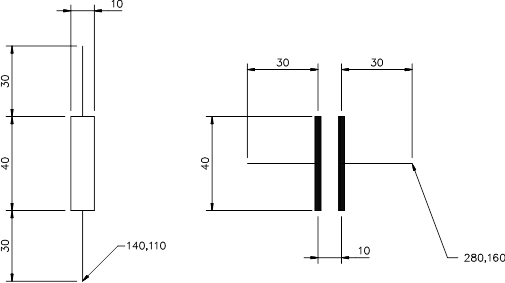

	Figure 1

Umplerea armăturilor condensatorului se face folosind comanda Polyline din meniul derulant Draw. După setarea punctului de start al poliliniei pentru prima armătură a condensatorului tastaţi "W" pentru a apela opţiunea width (grosime) şi introduceţi valoarea 2.5 pentru punctul de început confirmînd cu <ENTER> aceaşi valoare pentru sfîrşit.

3. Folosind comanda Attribute... din meniul derulant Construct, creaţi atributele pentru rezistor dispunînd de informaţiile de mai jos. Folosiţi stilul implicit standard pentru tipul de caractere folosite în textul atributelor.

Atributele rezistorului: Part

Attribute modes: Invisible:N Constant:N Verify:Y Preset:N

Attribute tag:"Part"

Attribute prompt: "Enter the part number"

Default attribute value: "R1"

Text allignment: start point at coordinate 150,170

Text height: 5mm

Text rotation angle: 0

Atributele rezistorului: Value

Attribute modes: Invisible:N Constant:N Verify:Y Preset:N

Attribute tag: "Value"

Attribute prompt: "Enter the resistance"

Default attribute value: "10K"

Text allignment: start point at coordinate 150,160

Text height: 5mm

Text rotation angle: 0

Atributele rezistorului: Supplier

Attribute modes: Invisible:Y Constant:Y Verify:N Preset:N

Attribute tag: "Supplier"

Attribute value: "ACAD Electrics"

Text allignment: start point at coordinate 150,150

Text height: 5mm

Text rotation angle: 0

Atributele rezistorului: Price

Attribute modes: Invisible:Y Constant:N Verify:Y Preset:N

Attribute tag: "Price"

Attribute prompt: "The component price is"

Default attribute value: "0.01"

Text allignment: start point at coordinate 150,140

Text height: 5mm

Text rotation angle: 0

4. Odată definite aceste atribute pentru un rezistor, ele pot fi salvate ca bloc. Alegeţi comanda Block din meniul derulant Construct şi tastaţi, la cerea pentru numele blocului, RES. Alegeţi punctul de inserţie al blocului la sfârşitul unuia din capetele conductorului şi folosiţi pentru selectarea tuturor entităţilor o fereastră c (crossing), incluzând şi eticheta atributelor, obţinînd astfel bloc.

5. Folosind comanda Attribute... din meniul derulant Construct, definiţi următoarele atribute pentru condensator, avînd disponibile informaţiile de mai jos.

Atributele condensatorului: Part

Attribute modes: Invisible:N Constant:N Verify:Y Preset:N

Attribute tag: "Part"

Attribute prompt: "Enter the part number"

Default attribute value: "C1"

Text allignment: start point at coordinate 240,185

Text height: 5mm

Text rotation angle: 0

Atributele condensatorului: Value

Attribute modes: Invisible:N Constant:N Verify:Y Preset:N

Attribute tag:"Value"

Attribute prompt: "Enter the capacitante"

Default attribute value:"10uF"

Text allignment: start point at coordinate 240,130

Text height: 5mm

Text rotation angle: 0

Atributele condensatorului: Supplier

Attribute modes: Invisible:Y Constant:Y Verify:N Preset:N

Attribute tag:"Supplier"

Attribute value: "ACAD Electrics"

Text allignment: start point at coordinate 240,120

Text height: 5mm

Text rotation angle: 0

Atributele condensatorului: Price

Attribute modes: Invisible:Y Constant:N Verify:Y Preset:N

Attribute tag:"Price"

Attribute prompt: "The component price is"

Default attribute value:"0.01"

Text allignment: start point at coordinate 240,110

Text height: 5mm

Text rotation angle: 0

6. Alegeţi comanda block din meniul Construct şi scrieţi, la cerea pentru numele blocului, CAP. Alegeţi punctul de inserţie al blocului la sfărşitul unuia din capetele conductorului şi folosiţi pentru selectarea tuturor entităţilor o fereastră c (crossing), incluzănd şi eticheta atributelor, creind astfel un bloc.

Diferenţa între comenzile block şi wblock

Cu comanda wblock (write block) tastată la prompterul Command:, se poate scrie un fişier pe disc. Această funcţie este similară cu cea a comenzii block, cu deosebirea că scrie informaţiile într-un fişier .DWG extern. Un block normal poate fi inserat numai în desenul în care a fost definit pe cînd un fişier desen poate fi inserat în orice desen.
