Процесс проектирования автотранспортных средств

Исходным моментом процесса проектирования автотранспортных средств (АТС) является разработка Технического задания (ТЗ) на проектирование нового объекта, которое основывается на анализе существующих конструкций АТС, достижений науки и нормативно-технической документации (НТД).

При проектировании практически каждого нового АТС используется ряд узлов, систем и агрегатов уже существующих отработанных конструкций, которые можно эффективно использовать в сочетании с новыми техническими решениями для придания проектируемому изделию нового качества. Это происходит на этапе эскизного проекта, по которому создается макет будущего АТС.

Параметры систем и узлов, используемых в эскизном проекте вместе с параметрами условий эксплуатации закладываются в математическую или натурно- математическую модели движения АТС [2]. Изготовленный по эскизному проекту макет, представляющий собой физическую модель будущего АТС, подвергается испытаниям в различных дорожно-грунтовых условиях. Процесс изготовления и испытаний макетного образца представляет собой физическое моделирование проектируемого объекта. На основе эскизного проекта, а также результатов математического, натурно-математического и физического моделирования разрабатывается технический проект нового АТС. По техническому проекту изготавливается опытный образец, который подвергается стендовым и ходовым испытаниям. По результатам испытаний вносятся изменения в технический проект, после чего следует рабочее и технологическое проектирование. Последнее включает разработку технологических процессов серийного производства и оснастки для их реализации.

На рис. 1.1 представлена структурная схема практически любого процесса проектирования изделий товарного производства на примере процесса проектирования АТС. Этот процесс раньше занимал не менее 5 лет. Сейчас, благодаря внедрению методов автоматического проектирования на основе компьютерных технологий, математического моделирования и автоматизации обработки результатов натурных испытаний макетных и опытных образцов он значительно ускорился. Но и сейчас проектирование товарной продукции значительно продолжительнее процессов проектирования услуг. Кроме того, при проектировании товаров, в частности АТС, одновременно с конструкторской документацией для производства изделий разрабатывается и эксплуатационная документация (инструкции по эксплуатации и ремонту), т.е. документы, используемые в дальнейшем при оказании услуг.

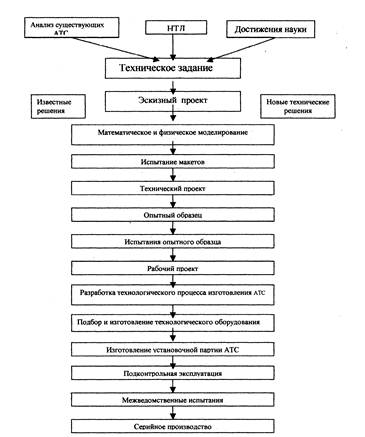

Рис.1.1. Структурная схема процесса проектирования АТС
