Пристроїв зняття даних в АСУ

Структурні схеми і головні характеристики

Способы характеризуется важнейшими показателями сис­тем сопровождения, такими как среднеквадратические ошибки схема координат цели, время съема координат, количество одно­временно сопровождаемых целей. В таблице 2.1 приведены сравнительные данные по рас­смотренным выше трем способам первичной обработки радиоло­кационной информации.

В таблице приводятся также условные обозначения объектов автоматизированных систем уп­равления войсковой ПВО, в которых применяются рассматривае­мые структурные схемы. Числовые значения показателей соответ­ствуют широкому диапазону условий сопровождения целей. Они получены при проведении испытаний АСУ и путем обобщения материалов эксплуатации систем управления в войсках. Среднеквадратические ошибки сема координат целей по коорди­натам X и У рассчитаны для типовых дальностей выдачи це­леуказания и полагаются одинаковыми.

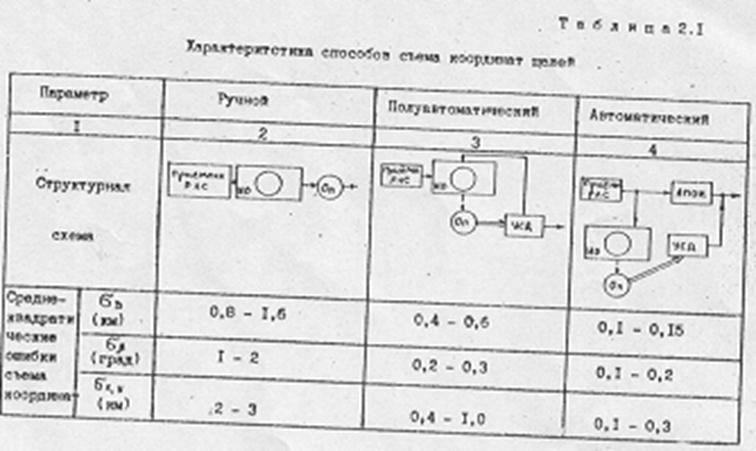

Таблица 2.1

Характеристика способов съема координат целей

Время съема координат цели   Количество одновременно сопровождаемых целей (темп съема 10с)   Где применяется	4-6с     2-3 (1 оператор)   Планшетная схема управления	1,5-2,5с   5-6 (1 оператор)   ВП, ВМ, К-IM, ПУ-12, ПУ-12М, 9С468MI	Мс   Сотні     9С467, МП25, 9С470, 9С457

Из приведенных упрощенных структурных схем систем съема данных видно, что при автоматическом и полуавто­матическом способах съема сохраняется возможность и не­автоматизированной обработки информации о воздушной обстановке. При автоматическом способе наряду с аппаратурой пер­вичной обработки информации (АПОИ) используется также уст­ройство съема данных (УСД), которое является обязательным элементом полуавтоматических систем. Таким образом, в устройствах нового типа не отрицаются возможности ранее создан­ных систем.

Из таблицы также видно, на сколько существенный эффект дает автоматизация процессов первичной обработки радиолокационной информации: точность, быстродействие систем съема данных и количество сопровождаема воздушных целей возрастают в десятки-сотни раз.

Заключення

Автоматизированные системы управления войсковой ПВО непрерывно совершенствуются, возрастает сложность их математического обеспечения. В комплексы программ включа­ются новые компоненты, отвечающие новым функциям.'АСУ и возможностям бортовых ЭВМ. Каждая система управления име­ет свор неповторимый набор программ, свою операционную систему и отличается от других АСУ особенностями организации работы программных: и технических средств.

Рассмотренные в лекции, методы автоматизированной обработки информации дают достаточно полное пред­ставление о задачах, решаемых ЭВМ. Этого однако, недоста­точно для уверенной работы на каком-то конкретном образце АСУ. Иэучение теоретических основ обработки информации должно быть дополнено изучением математического обеспечения хотя бы нескольких автоматизированных систем управления

Объективной опенке возможностей АСУ в немалой степе­ни способствует исследование качества реализованных в них алгоритмов обработки информааии. Методы исследования алгоритмов развиваются по мере появления новых задач обра­ботки данных.
