Документы по связи, разрабатываемые в мсб (тб)

На основе принятого и утвержденного у начальника штаба мсб (тб) решения начальник связи батальона разрабатывает документы по связи:

- рабочую карту начальника связи мсб (тб);

- схему радиосвязи мсб (тб).

Рабочая карта начальника связи батальона ведется на карте такой же номенклатуры, что и решение командира батальона на бой. Как правило, в батальоне применяются карты масштаба 1:25 000.

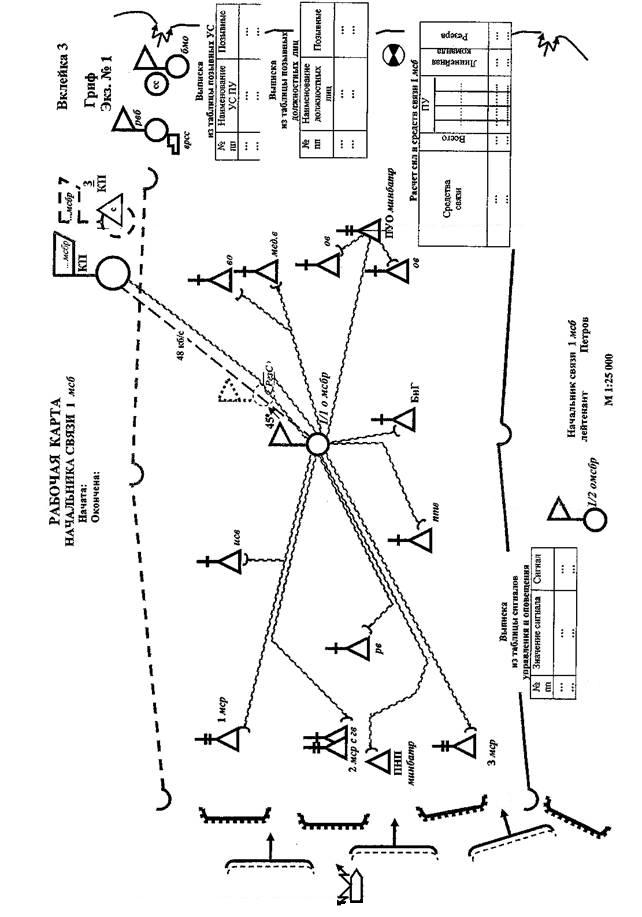

На рабочей карте начальника связи батальона отражаются (вклейка 3):

- передний край обороны или задачи батальона в наступлении;

- разграничительные линии батальона;

- места развертывания узлов связи пунктов управления вышестоящего штаба, своего батальона, подчиненных и взаимодействующих подразделений (частей), запасные места их развертывания и направления перемещения в ходе наступления;

- элементы системы связи вышестоящего штаба и единой сети электросвязи (ЕСЭ) в районе выполнения батальоном боевой задачи;

- район расположения резерва сил и средств связи (РезС) батальона, направление его перемещения в ходе наступления;

- планируемые трассы полевых кабельных линий, которые должны соответствовать направлениям их реальной прокладки на местности;

- планируемые линии радиорелейной связи (при развертывании на КНП батальона радиорелейной аппаратной ННС бригады) с указанием азимутов на корреспондентов и канальной емкости (групповой скорости) радиорелейных линий;

- расчет сил и средств связи батальона (таблица);

- выписка из таблицы позывных узлов связи (таблица);

- выписка из таблицы сигналов управления и оповещения;

- выписка из таблицы позывных должностных лиц;

- органы технического обеспечения связи (ТОС) и АСУ, СППМ бригады;

- районы развертывания средств РЭБ противника, возможные зоны их воздействия.

Рабочая карта подписывается начальником связи батальона. На ней указываются даты начала и окончания ее ведения.

К установленному времени готовности связи реальное состояние связи в батальоне должно соответствовать отраженной на рабочей карте организации связи (к началу боевых действий). В дальнейшем рабочая карта ведется в реальном масштабе времени, т.е. на ней отражаются все изменения по связи.

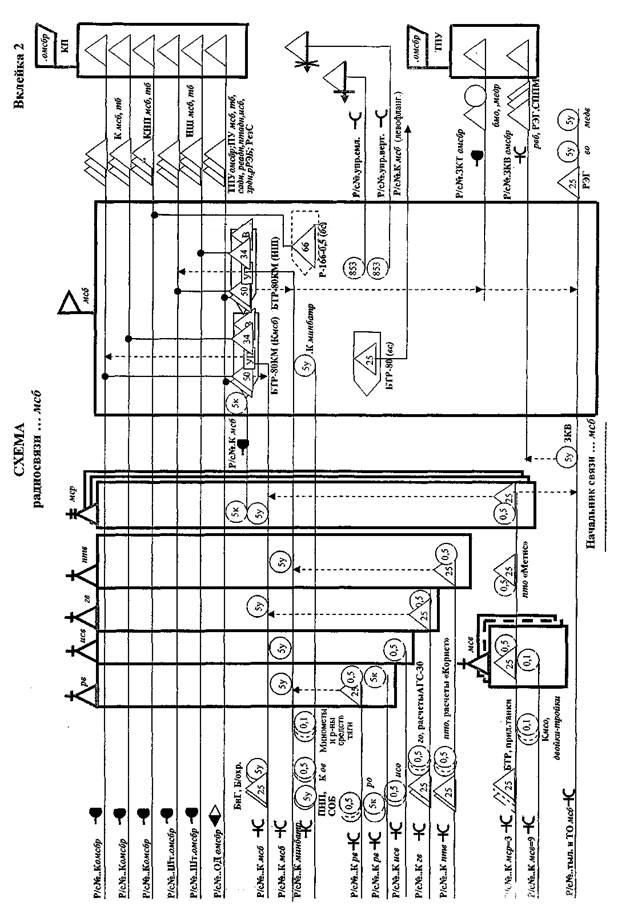

На схеме радиосвязи отражаются (вклейка 2):

- номера, наименования и состав радиосетей;

- тип каналообразующей аппаратуры;

- вид связи;

- пункты управления, на которых развертываются радиосредства;

- принадлежность средств связи.

Схема радиосвязи подписывается начальником связи батальона, отрабатывается заранее и уточняется в ходе планирования связи.

Кроме перечисленных документов начальник связи разрабатывает:

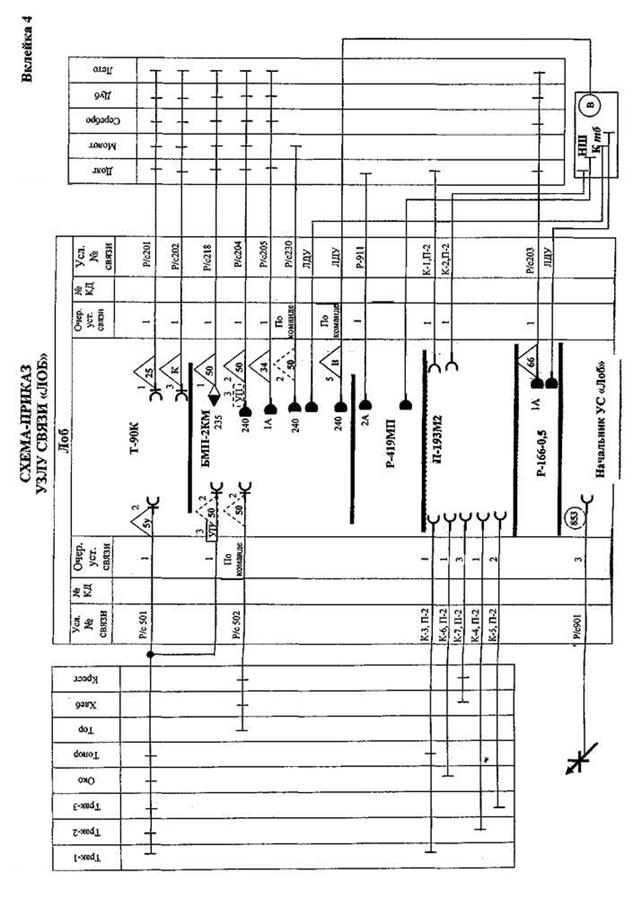

- схему-приказ УС КНП батальона (вариант схемы-приказа УС КНП тб представлен на вклейке 4);

- схему-приказ МБУ (прил. 4);

- схему-приказ телефонной станции (прил. 5);

- схему вызова (прил. 6).

К установленному распоряжением по связи штаба бригады времени начальник связи батальона представляет начальнику связи бригады донесение по связи, которое доводиться, как правило, устным докладом. В донесении по связи отражается следующее:

- место развертывания узла связи КНП мсб (тб);

- анализ работы системы связи батальона за сутки;

- принятые меры по повышению устойчивости работы системы связи;

- нарушения безопасности связи;

- анализ воздействия средств РЭБ противника на систему связи батальона;

- потери сил и средств связи батальона;

- способность выполнить боевые задачи;

- состав резерва сил и средств связи, район его размещения;

- трофеи средств связи;

- решение на продолжение выполнения задачи;

- просьбы к начальнику связи бригады.

ПРИЛОЖЕНИЕ 1

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ РАДИОСРЕДСТВ

Тип радиосредства	Диапазон частот, МГц	Мощность ПРД, Вт	Вид работ	Дальность связи, км	Вес носимого или возимого, кг
на стоянке	в движении
радиостанция Р-159М	30-76		ТФ: ЧМ ТГ: АТ ЦК: 16 кб/с	ТФ – 35 ТГ – 50
радиостанция Р-168-5УН (*5УТ)	30-108		ТФ: ЧМ ЦК: 16 кб/с ААС; ППРЧ; скан. прм; тех. маск.			*возимое
радиостанция Р-163-0,5Р	44-54	0,5	ТФ: ЧМ ЦК: 16 кб/с			2,2
радиостанция Р-168-5КН	2-30		ТФ: МО ТГ: АТ, ЧТ тех маск.			11,5
радиостанции Р-168-0,5 Р-168-1М Р-168-2М Р-168-3М	30-48 45-73 70-108	0,5	ТФ: ЧМ ЦК: 16 кб/с скан. прм; тех. маск.			2,5
радиостанция Р-173М	30-76		ТФ: ЧМ ЦК: 16 кб/с			возимое
радиостанция Р-163-50У	30-80		ТФ: ЧМ ЦК: 16 кб/с			возимое
ПРМ Р-173П	30-75		ТФ: ЧМ ЦК: 16 кб/с			возимое
радиостанция Р-134М	1,5-30	50-80	ТФ: ОМ ТГ: АТ, ЧТ			возимое
ПРМ Р-163-УП	30-80		ТФ: ЧМ ЦК: 16 кб/с			возимое
радиостанция Р-163-10В (*1В)	80-120	10 (*1)	ТФ: ЧМ ЦК: 16; 32 кб/с	20 (*5)	5 (*3)	возимое (*1,6)
радиостанция Р-168-0,1	44-56	0,1	ТФ: ЧМ ЦК: 16 кб/с скан. прм; тех. маск.			0,5
радиостанция Р-168-100КБ	2-30		ТФ: ОМ ТГ: АТ, ЧТ тех. маск.			возимое
радиостанция Р-853В2	100-150 220-390	0,5	ТФ: АМ, ЧМ	в зависимости от высоты полета воздушного объекта	2,5

ПРИЛОЖЕНИЕ 2

КОМПЛЕКТАЦИЯ МБУ И АППАРАТНЫХ
ОСНОВНЫМИ СРЕДСТВАМИ СВЯЗИ И АВТОМАТИЗАЦИИ

Тип МБУ, аппаратных	АПД, средства автоматизации	Комплект основных средств связи	Трансп. база
БТР-80КМ (БМП-2КМ)	Т-235-1У = 1 ПЭВМ = 1 МРК-15 = 1	Основной комплект: Р-163-50У = 1 (с Р-163УП = 1); Р-163-50У = 1; Р-134М = 1; Р-163-10В = 1; Р-012М = 1 Т-230-1А; Т-240Д = 1; Р-168МВ; места для установки Р-438М и Р-169В Выносной комплект: Р-853В2 = 1; ТА = 2; П-274М = 1 км; Р-163-1В = 1; Т-240Д = 1	БТР-80 (БМП-2)
Т-90К (Т-80УК)		Р-173М или Р-168-25У = 1 (с Р-173П или Р-168-5УТ = 1) Р-134М или Р-168-100КБ = 1	Т-90 (Т-80У)
1В15М-3	Т-235-1У = 2 Спец. ЭВМ	Основной комплект: Р-163-50У = 3; Р-168-100КБ = 1; Р-012М = 1; П-193М = 1; Т-231-1У = 1; Т-240Д = 1 Выносной комплект: П-274М = 1 км; ТА = 2; Р-168-5УН = 1; Т-240Д = 1	МТ-ЛБУ
1В14М-3	Т-235-1У = 2 Спец. ЭВМ	Основной комплект: Р-163-50У = 3; Р-012М = 1; П-193М = 1; Т-240Д = 1 Выносной комплект: П-274М = 1 км; ТА = 2; Р-168-5УН = 1; Т-240Д = 1	МТ-ЛБУ
Р-419МП		Р-419МС = 2; ТА = 2; П-330-6 = 2; П-331-М2 =2	«Камаз-5380»
МП-1И	Т-236-Б/4 = 1 ПЭВМ = 1 МРК-15 =1	Р-419МЦ = 2; П-331-М2 = 2; П-331-М3-2; «Шавро-3» =1; Р-168-25МКМ = 4; Р-168-0,1 = 1; Р-168УП = 2; Р-169ПС = 1; Р-169ПР = 20; Т-231-2А = 4; Т-230-3 = 1; «Новелла» 16×32 = 1 (с АТ-3031 = 32); П-193М2 = 2 (с ТА-57 = 16); П-111 = 1 Место для уст. «Легенда-МД-1»	БТР «Росток»

ПРИЛОЖЕНИЕ 3

РАСПОРЯЖЕНИЕ ПО СВЯЗИ ШТАБА ______ омсбр (отбр)

Секретно

(по заполнению)

Экз. №_____

Начальникам штабов частей (подразделений)

Только начальнику штаба ____ мсб (тб)

РАСПОРЯЖЕНИЕ ПО СВЯЗИ ШТАБА _____ омсбр (отбр) № _______.

КП ______________________ карта _____________ изд. ________ г.

1. Противник _____________________________________________________________
_______________________________________________________________________________

2. Основные задачи по обеспечению связи:

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Узлы связи пунктов управления развертываются:

КП ______________ к ________________, запасное место развертывания ____________,

(место) (дата, время)

направление перемещения ___________________________________________________,

ТПУ ______________ к ________________, запасное место развертывания __________,

(место) (дата, время)

направление перемещения ___________________________________________________,

ВУС ______________ к ________________.

(место) (дата, время)

4. Радиосвязь обеспечить согласно радиоданным варианта _____________, вводимым в действие с ___________ с учетом изменений и дополнений, указанных в прил. 1.

5. Проводная связь обеспечивается от КП бригады с КНП _____ мсб (тб) по направлению, кабелем ____________________________.

6. Радиорелейная связь обеспечивается от … бригады с КНП ____ мсб (тб) по направлению ____________________________________.

7. Засекреченную телефонную связь обеспечить _______________________________.

Передачу данных обеспечить ________________________________________________.

Ключевые данные __________________________________________________________.

В случае компрометации ключевых документов использовать ключевые документы _____________________ по сигналу ______________.

8. Режим работы и порядок использования радиоизлучающих средств связи установить: _________________________________________________________________.

9. Фельдъегерьско-почтовую связь обеспечить согласно выписке из графика работы подвижных средств ФПС (прил. 3).

10. Связь взаимодействия обеспечить:

- с соседними батальонами бригады ___________________________;

- с _____ мсб (тб) _____ омсбр (отбр) __________________________________.

11. При выходе из строя пунктов управления бригады правление связью принимает на себя начальник связи ____ мсб (тб). Сиганл приема управления _______________________.

12. Взвод по ремонту средств связи ____ рвб в районе _______________________.

Взвод технического обеспечения батальона связи бригады в районе ________________.

13. Резерв связи _______ омсбр (отбр) в районе ______________________.

14. В интересах обеспечения связи _____ мсб (тб) выделяется __________________.

15. Управление системой связи бригады организуется по ________________________.

16. Готовность связи к _____________________________.

17. Донесения по связи представлять ежедневно к _________________ по состоянию на _________________.

ПРИЛОЖЕНИЯ:

1. Приложение к радиоданным варианта _____ на ______ листах.

2. Позывные узлов связи и должностных лиц на ______ листах.

3. Выписка из графика работы подвижных средств ФПС на 1 листе.

НАЧАЛЬНИК ШТАБА _________ омсбр (отбр)

_________________________________________

НАЧАЛЬНИК СВЯЗИ БРИГАДЫ

_________________________________________

ПРИЛОЖЕНИЕ 4

СХЕМА-ПРИКАЗ

МАШИНЕ БОЕВОГО УПРАВЛЕНИЯ УС «ЛЕТО»

Начальник узла связи «Лето»

__________________________________

«____»___________ 20___ г.

ПРИЛОЖЕНИЕ 5

СХЕМА-ПРИКАЗ

ТЕЛЕФОННОЙ СТАНЦИИ УС «ЛЕТО»

Начальник узла связи «Лето»

__________________________________

«____»___________ 20___ г.

ПРИЛОЖЕНИЕ 6

СХЕМА ВЫЗОВА

Начальник узла связи «Лето»

__________________________________

«____»___________ 20___ г.
