Синтез счетчика импульсов из блоков, работающих в коде Грея

Счетчики импульсов в коде Грея обладают целым рядом преимуществ, о которых сказано в разделе 3.2 при синтезе распределителя импульсов, который может выполнять также роль счетчика импульсов [11].

Основной недостаток такого устройства – резкое увеличение числа входов вентилей при увеличении числа разрядов счетчика.

Этого недостатка можно избежать, если счетчик построить в виде многоблочной структуры [28], каждый блок который является счетчиком (распределителем) в коде Грея, а блоки и связи между ними организованы так же, как это описано в разделе 4.2. Необходимо отметить, что при этом несколько уменьшается быстродействие, так как блоки работают последовательно во времени.

Таблица 4.1

Вх. (ВходТ)	Выходы триггеров Т1 и Т2
		Q1	Q2
(1)^I11 3 ^I31 (3)^I31 1^I11	2 ^I21 (2)^I21 4 ^I^4^1 (4)^I^4^1

Таблица 4.1а

Q2	T3 и T4
		Q3	Q4
(1) (5) 9/1	3 (3) 7 (7)

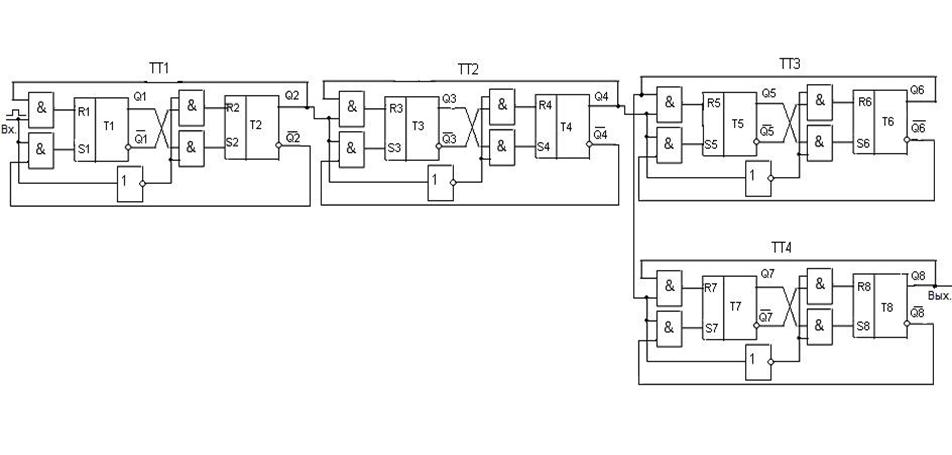

Рис. 4.1 Схема счётчика импульсов, использующая Т-триггеры.

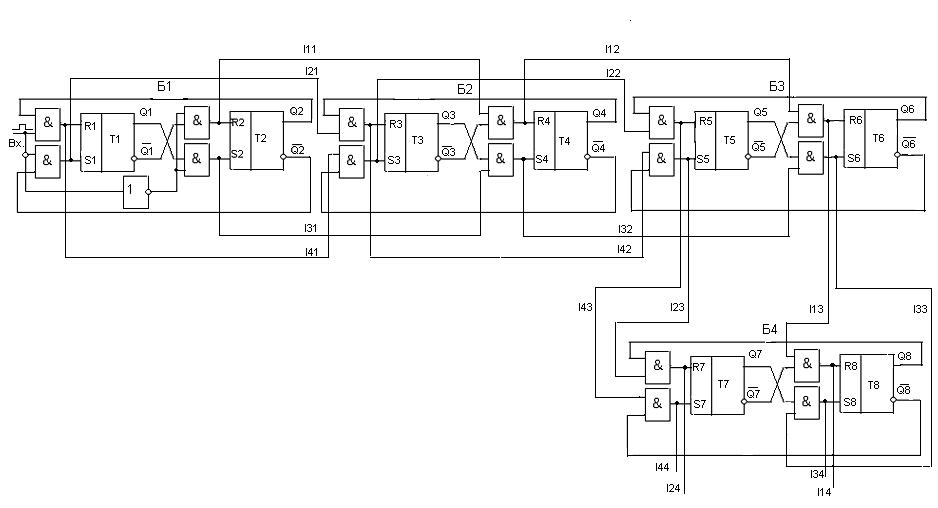

Рис. 4.2 Счётчик импульсов, состоящий из многовходных и многовыходных блоков (ячеек), подобных по составуТ-триггеру.
