Рис. 9.3

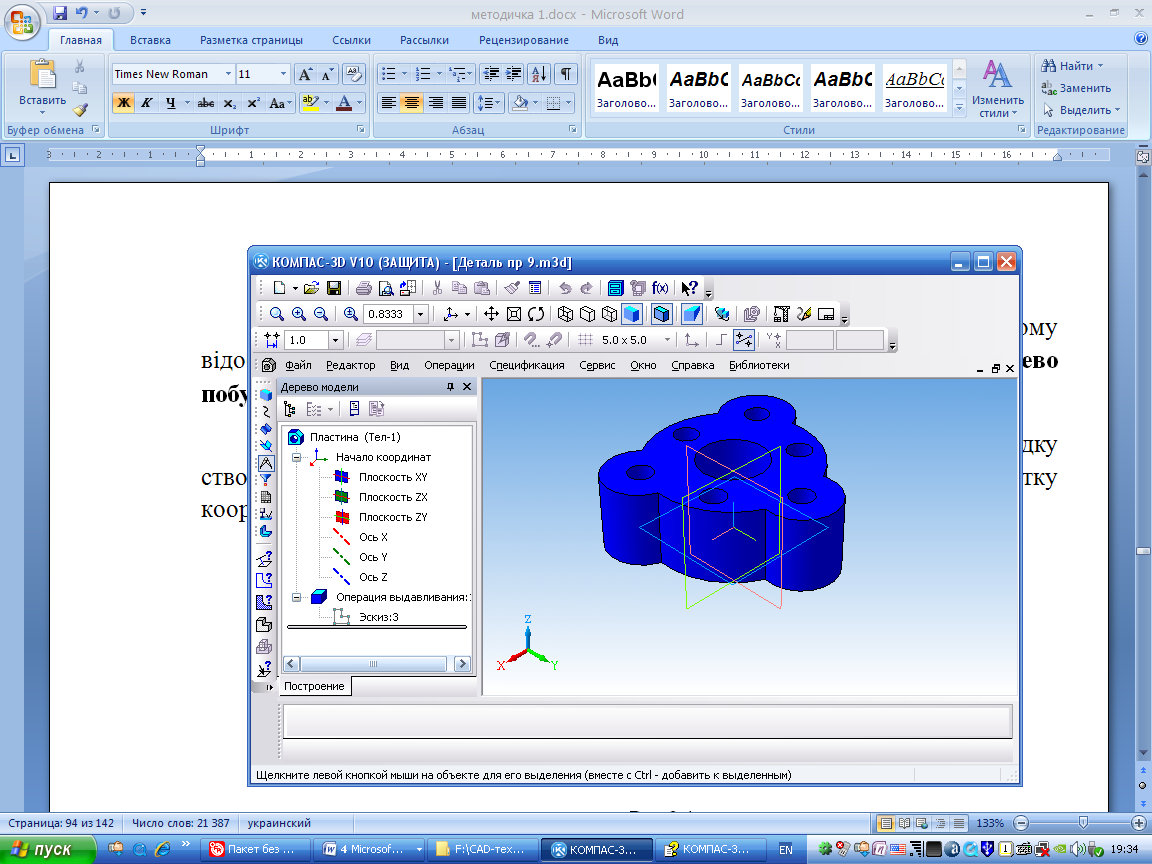

При роботі з будь-якою деталлю на екрані, крім вікна, в якому відображається модель, знаходиться вікно (рис.9.4), що містить Дерево моделі.

В дереві моделі вказується послідовність створення моделі, в порядку створення відображаються всі використані об'єкти (позначення початку координат, площини, осі, ескізи, операції).

Фронтальна площина

Горизонтальна площина

Профільна площина

Рис.9.4

Перебудувати

Орієнтація

Повернути

Для редагування побудованих ескізів, результатіввиконаних операцій служить контекстне меню Дерева моделі.

Рис. 9.5

На панелі Вид (рис.9.5) розташовані кнопки послуг, за допомогою яких відбувається управління типами відображення моделі:

– каркас,

– без невидимих ліній

– з тонкими невидимими лініями,

– полутонове,

– полутонове с каркасом,

– перспектива,

– спрощене відображення.

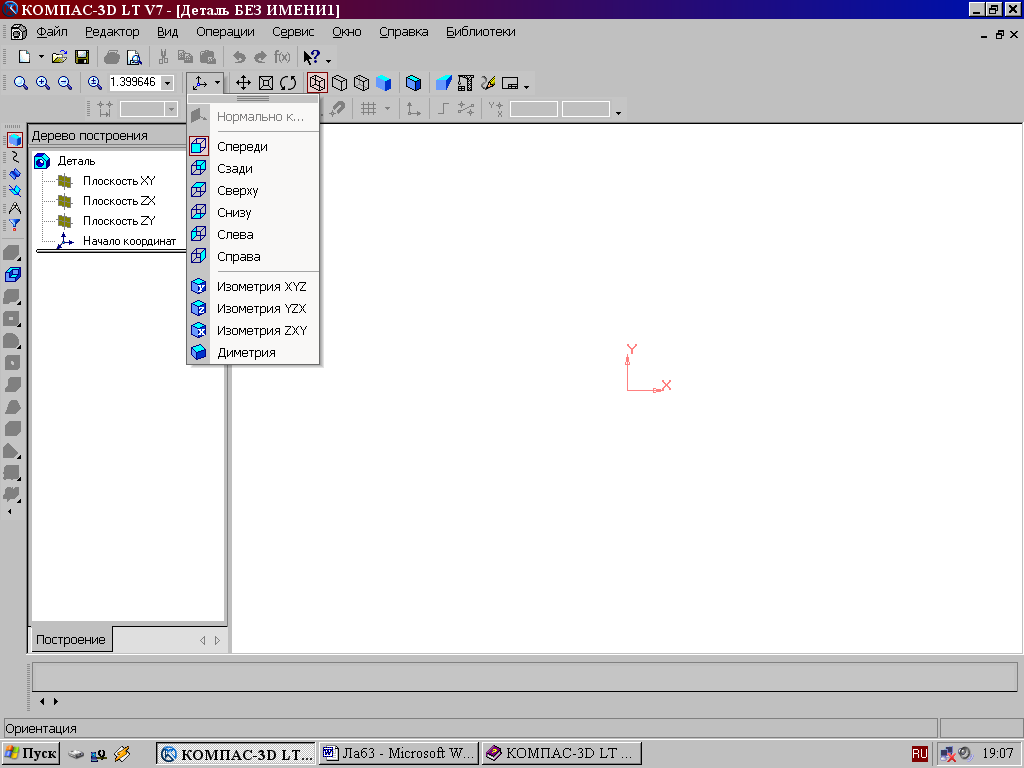

Положення моделі щодо спостерігача називається орієнтацією моделі. На панелі Вид (рис.9.5)розташована кнопка послуги Орієнтація , що дозволяє розташувати модель в стандартній проекції (рис.9.6).

Рис. 9.6
