Основи розрахунку осьових компресорних машин

Розрахунок починають задаючись коловою швидкістю кінців робочих лопатей (рис.5.5) в межах =250м/с.

Рис. 5.5. Осьовий компресор:

а — схема багатоступеневого осьового компресора; б - основні конструктивні схеми осьових компресорів.

Коефіцієнт витрат і втулкове відношення задають в межах

Осьова швидкість потоку

Зовнішній діаметр робочого колеса

Частота обертання робочого колеса

Діаметр втулки

Довжина лопатки першої ступені

Середній діаметр ступені

Середня колова швидкість

Середній коефіцієнт витрат

Далі задаємося реактивністю ступенів і густотою решітки

За графіком (рис.5.6) при відомому знаходимо і тоді визначаємо коефіцієнт закручування потоку .

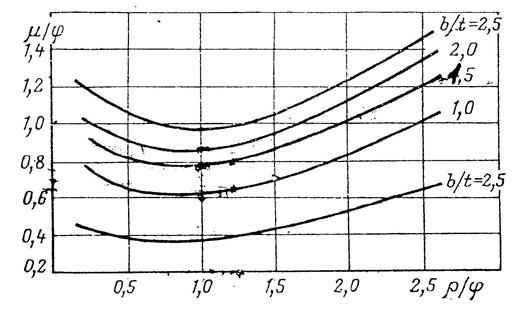

Рис. 5.6. Графічні залежності між відношеннями значень коефіцієнта закручування і степені реактивності для решіток різної густини.

Коефіцієнт напору

де – ізоентропний к.к.д. ( = 0,85 0,95).

Ізоентропна робота ступеня

Ізоентропна робота компресора

Кількість ступенів

Об'ємні витрати в останній ступені

При і

Мінімальна довжина лопаті останньої ступені 40 мм.

Профілювання лопатей можна здійснювати аналогічно до профілювання лопатей вентилятора.
