Приконтактные залежи образуются в продуктивных пластах, контактирующих с соляным штоком, глиняным диапиром или с вулканогенными образованиями.

Класс литологических залежей. В составе этого класса выделяются две группы: залежи литологически экранированные (рис. 5.6, г) и залежи литологически ограниченные (рис. 5.6, д).

Литологически экранированные залежи располагаются в участках выклинивания пласта-коллектора.

Литологически ограниченные залежи приурочены к песчаным образованиям ископаемых русел палеорек (шнурковые или рукавообразные), к прибрежным песчаным валоподобным образованиям или же к гнездообразно залегающим породам-коллекторам, окруженным со всех сторон слабопроницаемыми породами.

Класс рифогенных залежей (рис. 5.6, е). Залежи этого класса образуются в теле рифовых массивов.

Залежи стратиграфического класса (рис. 5.6, ж). Формирование залежей этого класса происходило в пластах-коллекторах, до этого срезанных эрозией и стратиграфически несогласно перекрытых непроницаемыми слоями более молодого возраста. Залежи стратиграфического класса могут быть обнаружены в антиклинальных, куполовидных и моноклинальных структурах. К ним относят и залежи, приуроченные к выветрелой части погребенных выступов кристаллических пород фундамента.

Под месторождением нефти и газа понимается совокупность залежей, приуроченных территориально к одной площади и сведенных с благоприятной тектонической структурой.

Понятия месторождение и залежь равнозначны, если на одной площади имеется всего одна залежь, такое месторождение называется однопластовым. Месторождение, имеющее залежи в пластах (горизонтах) разной стратиграфической принадлежности, принято называть многопластовыми.

По начальному фазовому состоянию и составу основных УВ соединений в недрах залежи подразделяются на однофазные и двухфазные.

К однофазным залежам относятся:

а) нефтяные залежи, приуроченные к пластам-коллекторам, содержащим нефть, насыщенную в различной степени газом;

б) газовые (состоящие более чем на 90 % из метана) или газоконденсатные залежи, приуроченные к пластам-коллекторам, содержащим газ с углеводородным конденсатом.

К двухфазным залежам относятся залежи, приуроченные к пластам-коллекторам, содержащим нефть с растворенным газом и свободный газ над нефтью (нефтяная залежь с газовой шапкой или газовая залежь с нефтяной оторочкой). В отдельных случаях свободный газ таких залежей может содержать углеводородный конденсат.

По отношению объема нефтенасыщенной части залежи к объему всей залежи () двухфазные залежи подразделяются на:

а) нефтяные с газовой или газоконденсатной шапкой ( > 0,75);

б) газо - или газоконденсатнонефтяные (0,50 < ≤ 0,75);

в) нефтегазовые или нефтегазоконденсатные (0,25< ≤ 0,50);

г) газовые или газоконденсатные с нефтяной оторочкой

( ≤ 0,25).

К газоконденсатным относят такие месторождения, из которых при снижении давления до атмосферного выделяется жидкая фаза – конденсат.

В зависимости от того, какие запасы превалируют, основным эксплуатационным объектом в двухфазных залежах считается газонасыщенная или нефтенасыщенная часть (рис. 5.7).

По сложности строения месторождения подразделяются на:

· месторождения простого строения, приуроченные к тектонически ненарушенным или слабонарушенным структурам, продуктивные пласты которых характеризуются выдержанностью толщин и коллекторских свойств по площади и разрезу;

· месторождения сложного строения, характеризующиеся невыдержанностью толщин и коллекторских свойств продуктивных пластов по площади и разрезу или наличием литологических замещений, или тектонических нарушений, делящих единые залежи на отдельные блоки;

· месторождения очень сложного строения, характеризующиеся как наличием литологических замещений или тектонических нарушений, делящих залежь на отдельные блоки, так и невыдержанностью толщин и коллекторских свойств продуктивных пластов в пределах этих блоков. К категориям сложного и очень сложного строения следует также относить газонефтяные и нефтегазовые залежи, в которых нефть в подгазовых зонах подстилается подошвенной водой, нефть содержится в тонких оторочках неоднородных пластов.

5.1.2. Изучение структуры поверхностей залежи (кровли и подошвы)

Характерный признак осадочных горных пород – их слоистость. Данные породы сложены в основном из почти параллельных слоев (пластов), отличающихся друг от друга составом, структурой, твердостью и окраской. Поверхность, ограничивающая пласт снизу, называется подошвой, а сверху – кровлей [14].

В качестве верхней границы залежи при согласном залегании пород продуктивного горизонта и перекрывающих его пород принимается кровля продуктивного горизонта, т. е. синхроничная поверхность, разделяющая породы независимо от их литологической характеристики.

В случаях, когда прикровельная часть продуктивного горизонта повсеместно выполнена проницаемой породой, верхней границей залежи служит верхняя поверхность коллекторов. Такое совпадение имеет место при монолитном строении продуктивного горизонта, выполненного по всей толщине породой-коллектором, или при многопластовом продуктивном горизонте, когда верхний проницаемый пласт (прослой) залегает повсеместно. Если в прикровельной части горизонта имеются участки замещения коллекторов непроницаемыми породами, то на этих участках верхние границы залежи и поверхности коллекторов не совпадают. За нижнюю границу пластовой залежи нефти (газа) в пределах внутреннего контура нефтеносности (газоносности) принимают подошву продуктивного горизонта, т. е. поверхность между продуктивным горизонтом и подстилающими непроницаемыми породами. Все, что было сказано выше относительно проведения верхних границ залежи и коллекторов, полностью относится и к нижним границам.

Формы верхней и нижней границ залежей изучаются с помощью структурных карт. Структурными называются карты, на которых с помощью линий одинаковых высот (изогипс) подземного рельефа изображается положение в пространстве опорной поверхности (кровли и подошвы пласта). Сечение между изогипсами выбирают в зависимости от угла падения пластов высоты структуры, количества и качества исходной информации. Конфигурация изогипс характеризует направления падения слоев, а плотность их расположения – углы наклона.

Для построения структурной карты кровли или подошвы горизонта необходимо нанести на план местоположение, точки пересечения поверхности стволами скважин и абсолютные отметки залегания поверхности в каждой точке.

При определении положения на плане точки наблюдения учитывают ее смещение от устья скважины в результате искривления пласта (рис. 5.8).

Для определения абсолютной отметки кровли (подошвы) продуктивного горизонта необходимо знать: альтитуду А устья скважины; глубину L, на которой ствол скважины пересекает картируемую поверхность; удлинение Δ L ствола скважины за счет искривления.

Абсолютная отметка Н картируемой поверхности в точке наблюдения (рис. 2.8) определяется по формуле:

(5.1)

Построение структурных карт представляет собой определение положения изогипс на плане (рис. 5.9).

Применяют два способа построения карт: способ треугольников, используемый при картировании поверхностей залежей, приуроченных к ненарушенным структурам, способ профилей, целесообразный при картировании поверхностей залежей, приуроченных к структурам, расчлененным дизъюнктивными нарушениями на блоки.

При способе треугольников точки соседних скважин соединяют на плане линиями таким образом, что образуется система треугольников (рис. 5.10). Затем на каждой линии по правилу линейной интерполяции находят точки со значениями абсолютных отметок, кратными выбранной величине сечения между изогипсами.

Линейная интерполяция предполагает, что наклон линии, соединяющей две скважины, на всем ее протяжении постоянен. Расстояние любой изогипсы от одной из точек наблюдения на этой линии при линейной интерполяции можно найти по формуле:

(5.2)

где L_х – расстояние от искомой изогипсы до скв. 1 на линии, соединяющей скв. 1 и 2;

Н_х – значение (абсолютная отметка) искомой изогипсы;

Н₁ и Н₂ – абсолютные отметки залегания картируемой поверхности соответственно в скв. 1 и 2;

L_1,2 – расстояние между скв.1 и 2.

Интерполяция с помощью уравнения – трудоемкий процесс. Удобнее пользоваться масштабной сеткой (высотной арфой), состоящей из ряда параллельных линий, проведенных на кальке на равных расстояниях друг от друга.

Полученные на сторонах каждого треугольника одноименные точки соединяются линиями изогипсами (рис. 5.10 в).

Чем больше точек наблюдения, тем меньше размеры треугольников и тем точнее построенная карта будет отражать форму реальной картируемой поверхности. При построении карт поверхностей необходимо придерживаться следующих правил:

· при построении структурных карт нужно учитывать всю прямую и косвенную геолого-геофизическую информацию о форме картируемой поверхности (сейсмические материалы, данные структурного бурения и др.);

· до начала построений следует выявить региональные закономерности в залегании пород такие, как направление осей структур, доминирующие углы падения на разных участках структур, положение сводов и периклинальных окончаний и др.

· нельзя объединять в один треугольник скважины, между которыми проходят вероятные линии перегиба слоев, например, скважины, расположенные на разных крыльях структуры;

· следует избегать выделения треугольников с очень острыми углами, так как это может привести к неоправданному искривлению изогипс;

· проведение изогипс следует выполнять плавно, без резких изгибов линий;

· построение карты следует начинать с участков, наиболее полно освещенных скважинами; конфигурацию изогипс на прилегающих слабо освещенных участках следует согласовывать с направленностью изолиний, проведенных на участках с большим числом точек наблюдения.

При построении структурных карт необходимо выдерживать соответствие между точностью карты и количеством, и качеством исходной информации. Показателем точности карт является размер сечения между изолиниями. Поэтому обоснование его весьма ответственная задача. При этом необходимо учитывать плотность точек наблюдения, точность исходных данных, сложность картируемой поверхности.

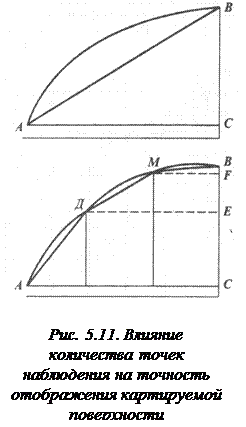

Плотность точек наблюдения при выборе сечения учитывается следующим образом. Как видно на рисунке 5.11, при наличии двух точек наблюдения А и В при линейной интерполяции фактическая кривая АВ (соответствующая картируемой поверхности) заменяется фиктивной прямой АВ, для характеристики которой достаточно двух изолиний с сечением между ними ВС. Если взять сечение меньше, то промежуточные изолинии будут характеризовать поверхность иначе.

При увеличении количества точек наблюдения прямая АВ заменится ломаной ADMB, более близкой к кривой АВ.

Чтобы ее охарактеризовать, нужно сгустить изолинии. Причем в верхней части кривой их следовало бы провести гуще (для отрезка MB сечение равно BF), а в нижней – реже: отрезку AD соответствует сечение ЕС.

Поскольку при построении карты применяют единое значение сечения между изолиниями, рациональной величиной сечения будет значение, примерно равное средней разности между абсолютными отметками поверхности в скважинах.

В данном примере следует принять, что сечение

( 5.3)

Таким образом, чем больше точек наблюдения, тем, при прочих равных условиях, меньше разность между абсолютными отметками поверхности в соседних точках (скважинах). Поэтому принятие меньшего значения сечения повысит точность карты.

Для отображения изменения эффективной и нефтегазонасыщенной толщин строятся карты в изолиниях, называемые картами изопахит (изопахиты – линии равных значений толщины). Метод построения карты изопахит такой же, как и структурной карты, – линейная интерполяция. В пределах внутреннего контура нефтегазоносности значения конфигурации изопахит эффективной и продуктивной толщин совпадают. От внутреннего контура к внешнему идет закономерное уменьшение нефтегазонасыщенной толщины. Внешний контур нефтегазоносности одновременно является линией нулевых значений эффективной нефтегазонасыщенной толщины, т. е. фактически границей залежи.

Пласты осадочных горных пород могут залегать не только горизонтально, но и в виде складок, образовавшихся в ходе колебательных, тектонических и горообразовательных процессов. Изгиб пласта, направленный выпуклостью вверх, называется антиклиналью, а выпуклостью вниз – синклиналью.

В России почти 90% найденных нефти и газа находятся в антиклиналях, за рубежом – около 70 %.

5.1.3. Дизьюнктивные нарушения

В зависимости от характера смещения слоев и положения плоскости нарушения выделяются взбросы и сбросы. В условиях наклонной плоскости нарушения при взбросе приподнятое крыло располагается над плоскостью нарушения.

Скважина, пересекшая взброс, вскрывает дважды одни и те же слои (рис. 5.12, I).

При сбросе приподнятое крыло располагается под плоскостью нарушения, и в скважине, пересекающей сброс, выпадают все слои (рис. 5.12, II) или их часть. На наличие разрывного нарушения с наклонным положением плоскости нарушения указывают наличие разрезов скважин с повторением или выпадением некоторых пластов, а также резкие перепады гипсометрических отметок кровли и подошвы пласта изучаемого горизонта на небольшом расстоянии.

Трещины (разломы), по которым произошло смещение слоев, могут быть закрытыми или открытыми. В зависимости от этого и от соотношения толщины продуктивного пласта и амплитуды смещения нарушения делятся на проводящие и экранирующие. Проводящие наруше ния обычно не нарушают целостности залежи. Экранирующие нарушения служат естественными границами залежей или расчленяют залежи на изолированные участки.

Нарушения относят к проводящим или экранирующим на основании сопоставления абсолютных отметок контактов между нефтью, газом и водой в разных блоках. Если в пределах соседних блоков ВНК, ГНК или ГВК единого горизонта находятся на разных гипсометрических отметках, или при одинаковых отметках горизонт в одном блоке содержит нефть, а в другом – газ или воду, то разрывное нарушение является экранирующим. При единых гипсометрических отметках контактов в соседних блоках есть основания считать тектоническое нарушение проводящим.

5.1.4. Границы залежей, связанных с фациальной изменчивостью пластов и стратиграфическими несогласиями

Границы залежей можно проводить по линиям полного замещения коллекторов продуктивного горизонта на площади непроницаемыми породами или по линии выклинивания коллекторов.

Потерю горизонтом коллекторских свойств при сохранении его в разрезе называют замещением коллекторов, а соответствующую экранирующую границу – линией фациального замещения коллекторов или границей распространения коллекторов. Положение линии замещения коллекторов определяют по данным керна и промысловой геофизики о том, какими породами проницаемыми или непроницаемыми представлен пласт в каждой скважине.

При ограниченном числе скважин положение линии замещения может быть определено лишь приближенно. На плане расположения скважин одним знаком отмечаются скважины, в которых пласт представлен проницаемыми породами, другим знаком скважины с непроницаемыми породами. Линия замещения на площади между этими скважинами проводится условно либо строго на половине расстояния между ними, либо немного дальше от скважины, в которой отмечается большая толщина пласта, и несколько ближе к скважине с меньшей его толщиной.

При выклинивании или размыве продуктивных отложений, сопровождающихся несогласным залеганием слоев, образуются линии выклинивания или размыва, ограничивающие площадь, за пределами которой пласт не отлагался или размыт.

Наличие выклинивания и размыва продуктивных отложений устанавливается по несогласному залеганию продуктивных и перекрывающих (подстилающих) отложений и выпадению из разрезов скважин продуктивного пласта.

Определение положения линий выклинивания или размыва возможно несколькими способами. Выбор способа зависит от объема исходных данных. При небольшом числе пробуренных скважин линии выклинивания и размыва проводятся условно посредине между каждой парой скважин, в одной из которых имеется продуктивный пласт, а в другой – отсутствует. Этот способ обычно применяют на стадии проектирования разработки по редкой сети разведочных скважин.

После разбуривания залежи эксплуатационными скважинами положение линии выклинивания можно уточнить по градиенту уменьшения толщины продуктивных отложений в направлении к линии выклинивания. Для этого используют карту общей толщины продуктивного горизонта в изолиниях, построенную по данным всех пробуренных скважин. Нулевая изопахита на этой карте соответствует линии выклинивания и считается границей залежи (или одного из ее пластов).

Положение линий выклинивания и размыва можно также уточнить путем построения серии профилей. Для этого перпендикулярно к уточняемой линии через пробуренные скважины проводится возможно большее число профилей. В каждый профиль должно быть включено несколько скважин, расположенных в зоне распространения продуктивного пласта и в зоне его отсутствия. На профилях проводят линии, соответствующие положению кровли и подошвы продуктивного пласта. Смыкание кровли подстилающих и подошвы перекрывающих пласт отложений отмечает точку, в которой линия выклинивания или размыва пересекает профиль. Эти точки переносят на карту и, соединив их, получают в плане линию выклинивания или размыва.

5.1.5. Изучение положения водонефтяных контактов в залежах углеводородов

В пределах залежей насыщающие продуктивный пласт флюиды располагаются по высоте в соответствии с действием гравитационных и молекулярно-поверхностных сил. Молекулярно-поверхностные силы препятствуют гравитационному распределению газа и жидкостей в пористой среде. Это проявляется в том, что в продуктивных пластах содержится определенное количество остаточной воды, а также в сложном распределении по разрезу газа, нефти и воды в приконтактных зонах пласта. На границе воды с нефтью, вода, а на границе нефти с газом, нефть под действием капиллярного давления в части капилляров поднимаются выше уровня, соответствующего уровню гравитационного распределения. Значение капиллярного подъема h определяется уравнением:

(5.4)

где σ_в.н. – поверхностное натяжение на границе раздела нефти и воды;

θ_в.н. – краевой угол смачивания на той же границе;

r_į – радиус капиллярной трубки;

g – ускорение свободного падения;

p_в и p_н – плотность соответственно воды и нефти.

Исходя из формулы, можно отметить, что высота капиллярного подъема увеличивается:

· при уменьшении радиуса капилляров;

· при уменьшении разницы плотностей контактирующих фаз;

· при уменьшении краевого угла смачивания;

· при увеличении поверхностного натяжения на границе раздела двух фаз.

В результате образуются так называемые переходные зоны. В пределах переходной зоны содержание нефти (газа) возрастает снизу вверх.

Толщина переходных зон на контакте нефть – вода в разных залежах меняется от нескольких сантиметров до десятков метров. Так, в верхнемеловых залежах Северного Кавказа на Эльдаровском, Брагунском, Малгобек-Вознесенском и других месторождениях, где нефтеносность связана с трещиноватыми известняками и плотность нефти мала, толщина переходной зоны не превышает нескольких сантиметров, а в Западной Сибири в залежах нефти, приуроченных к полимиктовым коллекторам, она достигает 12 – 15м.

Переходные зоны от нефти к газу обычно имеют небольшую толщину. На рисунке 5.13 показано распределение газа, нефти и воды в условном продуктивном пласте с предельной нефтегазонасыщенностью 80 %. По характеру насыщенности можно выделить пять интервалов (снизу вверх): V – водоносная зона; IV – переходная зона от воды к нефти; III – нефтяная зона; II – переходная зона от нефти к газу; I – газоносная зона.

На рисунке 5.14 показано изменение по разрезу нефтеводонасыщенности и капиллярного давления в реальном терригенном коллекторе с высокими фильтрационно-емкостными свойствами. Из рисунка видно, что при капиллярном давлении, равном нулю, пористая среда полностью водонасыщена, т. е. k_в = 1. Выше нулевого уровня капиллярного давления выделяется уровень I, на котором в пористой среде появляется нефть (кривая 2). Выше уровня коэффициент нефтенасыщенности k_н возрастает вначале весьма интенсивно, затем все медленнее, пока не достигает значений, близких к предельному (0,86). Соответственно k_в выше уровня I уменьшается вначале быстро (кривая I), затем медленнее, до значений, близких к минимальным (0,14). По значениям k_н, близким к максимальным, а k_в – близким к минимальным, с некоторой долей условности проводится уровень II. Уровень I соответствует подошве переходной зоны, а уровень II – ее кровле. Кривые 3, 4 на рисунке 5.14 характеризуют зависимость фазовой проницаемости в переходной зоне от насыщенности нефтью и водой. По фазовой проницаемости переходную зону можно разделить на три части.

В нижней части переходной зоны фазовая проницаемость коллекторов для нефти равна нулю, и лишь по достижении определенного значения k_н нефть способна двигаться по пористой среде. Этому значению k_н соответствует уровень III, ниже которого в переходной зоне подвижной является только вода.

Выше уровня III в средней части переходной зоны подвижностью обладают как вода, так и нефть, причем постепенно фазовая проницаемость для нефти возрастает, а для воды снижается. По достижении определенного критического значения k_в фазовая проницаемость для воды становится равной нулю. Этому значению k_в соответствует уровень IV, выше которого может перемещаться только нефть.

В настоящее время нет единого подхода к выбору поверхности, принимаемой за ВНК. На практике в качестве поверхности ВНК принимается одна из рассмотренных граничных поверхностей переходной зоны. Эту поверхность выбирают исходя из толщины переходной зоны в целом и отдельных ее частей.

Информацией о положении ВНК, ГНК, ГВК в каждой отдельной скважине служат данные керна, промысловой геофизики и опробования.

По керну установить положение контакта в скважине можно при незначительной толщине переходной зоны, полном выносе керна и четком фиксировании положения контакта в керне по внешним признакам.

Основную информацию о положении контактов получают методами промысловой геофизики. Нижняя граница переходной зоны четко фиксируется резким скачкообразным уменьшением величины р_г на диаграммах электрометрии и снижением показаний нейтронного гамма-метода.

В случаях, когда толщина переходной зоны невелика (до 2 м) и в качестве ВНК принимают ее нижнюю границу, задача является наиболее простой. ГВК также четко фиксируется на диаграммах электрометрии. ГНК и ГВК уверенно выделяются на диаграммах НГК по резкому возрастанию интенсивности нейтронного гамма-излучения. При большой толщине переходной зоны нахождение положения ВНК по данным ГИС осложняется, поскольку необходимо определять положение нижней и верхней границ переходной зоны и собственно ВНК.

Определение начального положения контактов путем опробования пластов в скважине проводится преимущественно в разведочных скважинах на стадии подготовки залежи к разработке. Чаще путем опробования проверяют правильность данных ГИС о положении контактов. В случаях, например, карбонатных трещинных коллекторов, когда методы промысловой геофизики недостаточно эффективны, опробование служит основным или даже единственным методом. Оно может проводиться в процессе бурения в необсаженных скважинах с помощью испытателей пластов на каротажном кабеле или через бурильные трубы со специальным пакерным устройством. Наиболее результативно поинтервальное опробование пластов в обсаженных скважинах.

Поверхности ВНК, ГНК и ГВК могут представлять собой плоскости, горизонтальные или наклонные, но могут иметь и более сложную форму, находясь на отдельных участках залежи выше или ниже среднего положения. Форма контакта зависит от величины напора и направления движения пластовых вод, неоднородности продуктивных пластов и других факторов.

По залежам в малоактивных водонапорных системах, приуроченным к относительно однородным пластам, поверхности ГВК, ГНК и ВНК обычно представляют собой горизонтальную плоскость.

При горизонтальном контакте на карте контур проводят по изогипсе, соответствующей гипсометрическому положению контакта или параллельно изогипсе с близким значением. При горизонтальном контакте линия контура не может пересекать изогипсы (рис. 5.15).

При значительном напоре подземных вод поверхность контакта может быть наклонена в сторону области разгрузки. Наклон может достигать 5 – 10 м и более на крупных залежах с обширными водонефтяными зонами.

При наклонном положении контакта, если диапазон изменения его абсолютных отметок больше принятого сечения изогипс, линии контуров пересекают изогипсы карт поверхностей пласта (рис. 5.16). В этом случае положение контуров определяется с помощью метода схождения.

Рис. 5.15. Принципиальная схема сводовой залежи: а – геологический разрез; б – структурная карта; 1 – газовая шапка; 2 – нефтяная часть залежи; 3 – водоносная часть залежи; 4 – изогипсы по кровле пласта; 5 – внутренний контур нефтеносности; 6 – внешний контур нефтеносности; 7 – внутренний контур газоносности; 8 – внешний контур газоносности	Рис. 5.16. Принципиальная схема нефтяной залежи с наклонным водонефтяным контактом: а – геологический разрез; б – структурная карта; 1, 2 – нефть соответственно на разрезе и на карте; 3 – изогипсы, м; 4 – внешний контур нефтеносности

5.1.5.1.Внешний и внутренний контуры нефтегазоносности

Внешний и внутренний контуры нефтегазоносности являются важнейшими границами залежей УВ при их моделировании. Линии пересечения ВНК, ГВК или ГНК с поверхностями пласта-коллектора являются контурами нефтеносности (газоносности), ограничивающими по площади размеры залежи и ее зон с равным характером нефтегазоводонасыщения (рис. 5.17).

Применительно к каждому контакту различают внешний и внутренний контуры. Внешний контур – линия пересечения контакта с верхней поверхностью пласта, внутренний – с нижней поверхностью. Во внутреннем контуре находится чисто нефтяная (газовая) часть пласта. Внешний контур является границей залежи. Между внешним и внутренним контурами располагается приконтурная (водонефтяная, водогазовая, газонефтяная) часть.

Соответственно положение внешнего контура находят на карте верхней, а внутреннего – на карте нижней поверхности пласта.

В процессе добычи нефти обычно происходит продвижение контуров нефтеносности. Одной из задач рациональной разработки является обеспечение равномерного продвижения этих контуров. При неравномерном продвижении контуров нефтеносности образуются языки обводнения, что может привести к появлению разрозненных целиков нефти (рис. 5.18), захваченных водой. Неравномерное продвижение контуров нефтеносности зависит от неоднородности пласта (особенно по его проницаемости), отбора жидкости из пласта без учета этой неоднородности и т. д.
