Параметры для оценки шероховатости

Контрольные вопросы к разделу 8

1. Перечислите основные виды отклонений формы плоских поверхностей.

2. Перечислите основные виды отклонений формы цилиндрических поверхностей.

3. Перечислите основные виды отклонений расположения поверхностей.

4. Как обозначаются допуски формы и расположения на чертежах?

5. Как контролируют прямолинейность лекальной линейкой?

6. Какие типы поверочных линеек и плит Вы знаете?

7. Как осуществляют контроль плоскостности методом «на краску»?

8. Какие параметры плоской поверхности можно измерить методом линейных отклонений?

9. Как выполняют контроль прямолинейности уровнем?

10. Что представляют собой гидростатические уровни?

11. Поясните принцип действия оптической линейки.

12. Как измерить овальность с помощью оптиметра?

13. Как измеряют огранку валов?

14. В чем заключается принцип действия кругломеров?

15. Как контролируют круглость на кругломерах?

16. Что такое круглограмма?

17. Как обрабатываются круглограммы?

18. Как измеряются отклонения от параллельности поверхностей и осей корпусных деталей?

19. Как нормируются допуски осей отверстий крепежных деталей?

20. Поясните особенности контроля независимых допусков осей отверстий для крепежных деталей.

21. Приведите схемы измерения биений поверхностей.

9. МЕТОДЫ И СРЕДСТВА ИЗМЕРЕНИЕ

ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ

При механической обработке деталей на их поверхностях остаются микронеровности, образующиеся в результате копирования на обработанной поверхности формы и дефектов режущей части инструмента, в результате трения инструментов о деталь, вибрации инструмента и детали и т.п.

Микронеровности оказывают большое влияние на эксплуатационные качества деталей: износостойкость, трение, усталостную прочность, антикоррозийную стойкость, прочность и др. Следовательно, существенным вопросом является количественная оценка микронеровностей. Для нормирования и оценки шероховатости используют следующие стандарты: ГОСТ 2789 «Шероховатость поверхности. Параметры и характеристики», ГОСТ 2.309 «ЕСКД. Обозначения шероховатости поверхностей».

Согласно ГОСТ 2789-73 шероховатостью поверхности называется совокупность неровностей с относительно малыми шагами на базовой длине.

Базовая длина l – это длина участка поверхности, выбранного для оценки шероховатости. Значения базовой длины выбирают из ГОСТ 2789.

При определении шероховатости отсчет ведется от единой базы, за которую принята средняя линия профиля m.

Средней линией профиля m называют базовую линию, имеющую форму номинального профиля и делящую действительный профиль так, чтобы в пределах базовой длины l среднее квадратичное отклонение профиля от этой линии было минимальным. Допускается приближенное определение положения средней линии – площади по обе стороны от линии m должны быть равны.

Количественно шероховатость поверхности оценивают по следующим параметрам:

1. Среднее арифметическое отклонение профиля Ra – среднее арифметическое из абсолютных значений отклонения профиля / у / в пределах базовой длины (рис. 9.1).

,

где у_i - отклонение профиля, т.е. расстояние между любой точкой профиля и средней линией; n - число выбранных точек профиля на базовой длине.

ГОСТ устанавливает ряд значений параметра Rа от 0,008 до 100 мкм со знаменателем ряда j = 1,25 (см табл. 9.1).

Таблица 9.1

Значения параметров шероховатости

Высотные параметры, мкм
Rz, R max	Ra, Rz, R max	Ra
–			10,0	10,0	0,100	–	0,010
–			8,0	0,80	0,080	–	0,008
–			6,3	0,63	0,063	–	–
–			5,0	0,50	0,050	–	–
–			4,0	0,40	0,040	–	–
–			3,2	0,32	0,032	–	–
–			2.5	0,25	0,025	–	–
–			2.0	0,20	–	0,020	–
			1,6	0,16	–	0,016	–
		12,5	1,25	0,125	–	0,012	–
Шаговые параметры Sm и S, мм
–	10,0	1,00	0,100	0,010
–	8,0	0,80	0,080	0,008
–	6,3	0,63	0,063	0,006
–	5,0	0,50	0,050	0,005
–	4,0	0,40	0,040	0,004
–	3,2	0,32	0,032	0,003
–	2,5	0,25	0,025	0,002
–	2,0	0,20	0,020	–
–	1,6	0,16	0,016	–
12,5	1,25	0,125	0,0125	–
Относительная опорная длина профиля tp, %
Уровень сечения Р, % от R max
Базовая длина l, мм
0,01	0,03	0,08	0,25	0,80	2,5

Примечание: Выделенные значения являются предпочтительными при нормировании параметра Ra.

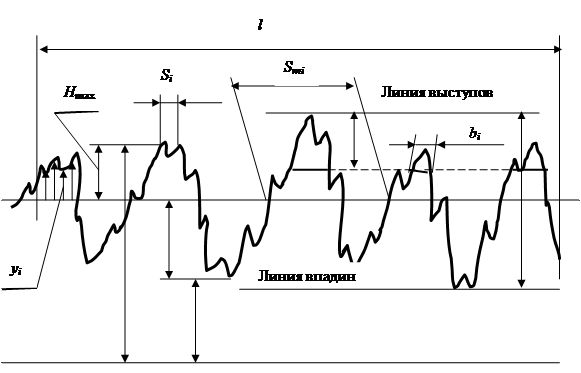

Рис. 9.1. Параметры шероховатости

2. Высота неровности профиля по 10 точкам R_z - сумма среднеарифметических абсолютных отклонений высот пяти наибольших выступов H_imax и глубин пяти наибольших впадин H_imin в пределах базовой длины от средней линии m.

.
