СМАЗКА ГОРНЫХ МАШИН И ОБОРУДОВАНИЯ

Как было указано выше, долговечность и работоспособность агрегатов и узлов горных технологических машин зависят от системы смазки и смазочных материалов, а также от качества и своевременности смазки. В качестве жидких смазок (масел) получили распространение: индустриальные масла общего назначения, веретенное АУ, турбинные, шахтол, цилиндровое 24 и т.д. Свойства некоторых жидких смазочных материалов приведены в таблице 3.1.

Техническая характеристика минеральных масел,

применяемых в системах гидропривода горных машин

Таблица 3.1

Марка масла (ГОСТ)	Вязкость кинематическая при 50 °С, 10-^6, м^2/с	Температура, °С	Рекомендуемый предел рабочих температур, °С	Плотность при 20 °С, г/см^3
вспышки, не ниже	застывания, не выше
Индустриальное общего назначения (ГОСТ 20799-75)	10 - 14		-30	-20 ¸ + 40	0,876 - 0,891
И-12А	17 - 23		-15	0 ¸ + 60	0,881 - 0,901
И-20А	28 - 33		-15	-5 ¸ + 60	0,866 - 0,910
И-30А	35 - 45		-15	-5 ¸ + 60	0,890 - 0,930
И-40А	47 - 55		-20	-5 ¸ + 70	0,890 - 0,930
И-50А	12 - 14		-45	-35 ¸ + 70	0,886 - 0,896
Веретенное АУ (ГОСТ 1642-75) Турбинное (ГОСТ 9972-74):
Тп-22	20 - 23		-15	0 - 60	0,9
Тп-30	28 - 32		-15	0 - 60	0,9
Тп-46	44 - 48		-10	5 - 70	0,9
Тп-57	55 - 59		-10	5 - 70	0,9

Широко применяемые в гидроприводе горных машин масла индустриальные И-20А, И-30А, И-40А склонны к окислению и выделению смол, поэтому срок их службы ограничен и при нормальной эксплуатации не должен превышать 6 мес. Для повышения антикоррозионных свойств указанных масел рекомендуется добавлять к ним присадку КП-2 в количестве до 5 % объема масла. При этом необходимо обеспечить тщательное перемешивание смеси.

Наиболее качественными маслами, обладающими высокой химической стойкостью, являются высокоочищенное веретенное масло АУ и турбинные масла кислотно-земельной очистки. Срок их службы составляет 2 года при условии правильной эксплуатации.

В связи с пожароопасностью минеральных масел на нефтяной основе проводятся работы по созданию рабочих жидкостей типа эмульсий «вода в масле» с максимальным содержанием воспламеняющихся веществ – 60 % (рабочая температура от 5 до 55 °С).

В гидроприводе отечественных механизированных крепей применяются водомасляные эмульсии типа «масло в воде» на основе присадки ВНИИ НП-117 эмульсола «Аквол-3» и смазки СП-3 (59Ц).

Состав эмульсолов и свойства водомасляных эмульсий приведены в табл. 3.2.

Важнейшими показателями водомасляных эмульсий являются их антикоррозионная и смазывающая способности, а также стабильность физико-механических свойств, которая в значительной степени зависит от способности эмульсии сохранять масляную фазу, входящую в состав эмульсолов в мелкодисперсном состоянии.

Таблица 3.2

Состав эмульсолов и свойства водомасляных эмульсий

Эмульсол	Рабочая концентрация, %	Плотность эмульсии, г/см^3	Вязкость эмульсола, 10^-^6 м^2/c
Тип	Состав, %
ВНИИ НП-117 ТУ 38-101522-75	Экстракт селективной очистки масляных фракций 77 - 80; сульфонат натрия 5,5 - 8; нафтенат калия 14 - 17; бутиндиол 0,5-3; каптакс0,5 - 3; хромелан 0,1 - 2,5	1,5	0,985	14-30 (при 100 °С)
«Аквол-3» ТУ 38УССР 2-01-253-76	Масло селективной очистки с эмульгаторами и ингибиторами коррозии	3-5	0,85 - 0,95	15-30 (при 50 °С)
СП-3 (59Ц) ГОСТ 5702-75	Масло трансформаторное 84-85; кислота олеиновая 9,5-10,5; триэтаноламин 5,5 - 6,5	5-10	0,905	-

Схемы смазки комбайнов показана на рис. 3.1 – 3.4, а спецификация в табл. 3.3 – 3.6.

Таблица 3.3

Спецификация к схеме смазки комбайна 1ГШ 68

Позиция на рис.3.2	Число точек смазки и контроля	Смазываемые узлы	Способ смазки	Режим смазки	Смазочный материал	Количество смазки, кг
1		Подшипник левого шпека	Заливка	Дополнять 1 раз в сутки	ТаП-15В. ТаД-17 ТУ 38-101-176-74
2		Опора редуктора левого шнека	Шприцевание	Дополнять 1 раз в смену	Смазка 1-13 жировая, Литол-24 ОСТ 38.01.145-80	0,5
3, 4		Редуктор левый	Заливка	Дополнять 1 раз в неделю	ТаП-15В, ТаД-17 ТУ 38-101-176-74	До 30
5		То же	Набивка	То же	Смазка ЦИАТИМ-203 ГОСТ 8773-73 Фиол-1	1,5
6		Редуктор правый	То же	»	То же	1,5
7		То же	»	»	»	1,5
8		»	Заливка	»	ТаП-15В. ТаД-17 ТУ 38-101-176-74
9		Камера насоса НП8	То же	»	Масло И-20А ГОСТ 20799-75, 5 % присадки КП-2 ТУ 38.1019-80
10		Редуктор правый	»	»	ТАП-15В, ШахтолТУ 38-101-176-74
11		Опора редуктора правого шнека	Шприцевание	1 раз в смену	Смазка 1-13 жировая, Фиол - 1 ОСТ 38.ОГ.145 - 80	0,5
12		Редуктор поворотный	Заливка	Дополнять 1 раз в неделю	ТаП-15В ТУ 38-101-176-74
13		Подшипник правого шпека	То же	То же	То же
14		Механизм подачи	»	»	»
15		Редуктор поворотный	»	»	»
16		Камера насоса НП120	»	»	Масло И - 40 А ГОСТ 20799-75 5 % присадки КП-2 ТУ 38.1019-80
	Подшипники электродвигателя	Набивка при расстыковке комбайна	1 раз в 6 месяцев	Смазка ЦИАТИМ-203 ГОСТ 8773-73 Литол-24
17-21		Щупы для контроля смазки
22-30		Сливные пробки

Таблица 3.4

Спецификация к схеме смазки комбайна КШЗМ

Позиция на схеме	Смазываемые узлы	Способ смазки	Режим смазки	Смазочный материал и его возможная замена	Количество смазки, кг
1	Подшипники обводных роликов	Шприцевание	Ежеме-сячно	Смазка ЦИАТИМ-203 ГОСТ 8773-73, Литол-24
2	Механизм подачи	Заливка	Доливать ежесуточно	Масло И-40А ГОСТ 20799-75, присадка КП-2 ТУ 38-1019-80	7,5 0,5
3	Зубчатая муфта механизма подачи	Шприцевание	Ежеме-сячно	Смазка ЦИАТИМ-203 ГОСТ 8773-73, Литол-24	1,5
4	Редуктор гидровставки	Заливка	Доливать ежесуточно	Масло ТАП-15В ТУ 38-101-176-74, присадка КП-2 ТУ 38-1019-80, Шахтол	1,5
5	Гидровставка, ванна гидросистемы комбайна	То же	То же	Масло И-40А ГОСТ 20799-75, присадка КП-2 ТУ 38-1019-80, Шахтол	3,0
6	Редуктор шнека левый	»	»	Масло ТаП-15В ТУ 38-101-176-74, присадка КП-2 ТУ 38-1019-80, Шахтол	7,0
7	Подшипники электродвигателя	Шприцевание	Еженедельно	Смазка ЦИАТИМ-203 ГОСТ 8773-73, Литол-24	1,6
8	Редуктор центральный	Заливка	Доливать ежесуточно	Масло ТаП-15В ТУ 38-101-176-74, присадка КП-2 ТУ 38-1019-80, Шахтол
9	Цапфы редуктора шнека	Шприцевание	Еженедельно	Смазка ЦИАТИМ-203 ГОСТ 8773-73, Литол-24	2,0
10	Редуктор шнека правый	Заливка	Доливать ежесуточно	Масло ТаП-15В ТУ 38-101-176-74, присадка КП-2 ТУ 38-1019-80, Шахтол	7,0

Таблица 3.5

Спецификация к схеме смазки комбайна К103

Позиция отверстия на схеме	Смазываемые узлы	Смазочный материал	Способ смазки	Режим смазки	Количество смазки, кг
заливное	сливное	для смазывания или в качестве рабочей жидкости	заменитель	заправка	заливка	промывка
		Редуктор исполнительного органа К10З.01.01.000 (1 ступень передач)	ТаП-15В (ТУ 38-101-176-74), 5 % присадки КП-2 (ТУ 38-1019-80)	Трансмиссионное автомобильное с присадкой ТаП-15В (ТУ 38-101-176-74), 5 % КП-2 (ТУ 38-1019-80)	Принудительная		1 раз в неделю
2, 15, 3, 9		Редуктор исполнительного органа К10З.01.01.000	То же	То же	Разбрызгивание		То же
		Редуктор исполнительного органа К10З.01.01.000 (камера зубчатой муфты)	»	»	То же		»
		Редуктор исполнительного органа К10З.01.01.000 (вал гидронасоса)	ЦИАТИМ-203 (ГОСТ 8773-73)	Смазка 1 - 13 жировая (ОСТ 38.01.145-80)	Набивка вручную		1 раз в месяц
верхнее	нижнее	Привод шнека К103.01. 02.000 или К103.01. 03.000 (зубчатые передачи)	ТаП-15В (ТУ 38-1011176-74), 15 % КП-2 (ТУ 38-1019-80)	Приспособление автомобильное	Разбрызгивание		1 раз в неделю

Продолжение таблицы 3.5

Позиция отверстия на схеме

Смазываемые узлы

Смазочный материал

Способ смазки

Режим смазки

Количество смазки, кг

заливное

сливное

для смазывания или в качестве рабочей жидкости

заменитель

заправка

заливка

промывка

Привод шнека К103.01. 02.000 или К103.01. 03.000 (подшипник)

ЦИАТИМ-203 (ГОСТ 8773-73)

Смазка 1 - 13 Жировая (ОСТ 38.01.145-80)

Заливка пресс-масленкой, шприцем

1 раз в месяц

-

0,2

7

Электродвигатель К10З.02.00.000 (подшипниковые щиты)

ЦИАТИМ-203 (ГОСТ 8773-73)

То же

То же

1 раз в неделю

-

Гидросистема К10З.04.00.000

Масло индустриальное И-20А (ГОСТ 20799-75) 5 % присадки КП-2 (ТУ 38-1019-80)

Масло индустриальное И20А (ГОСТ 20799-75), 5 % присадки КП-2 (ТУ 38-1019-80)

Заливка через фильтр

То же

3.5

Таблица 3.6

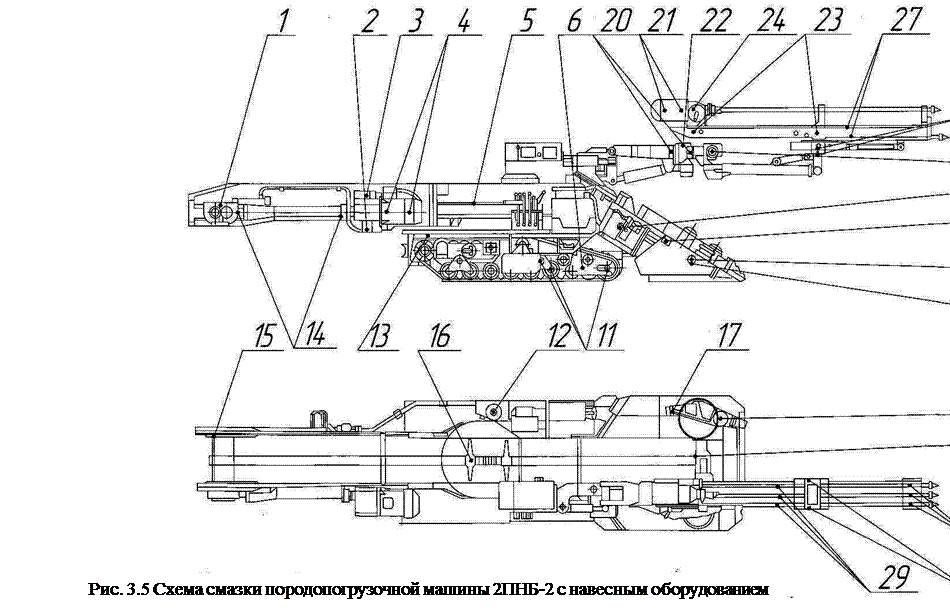

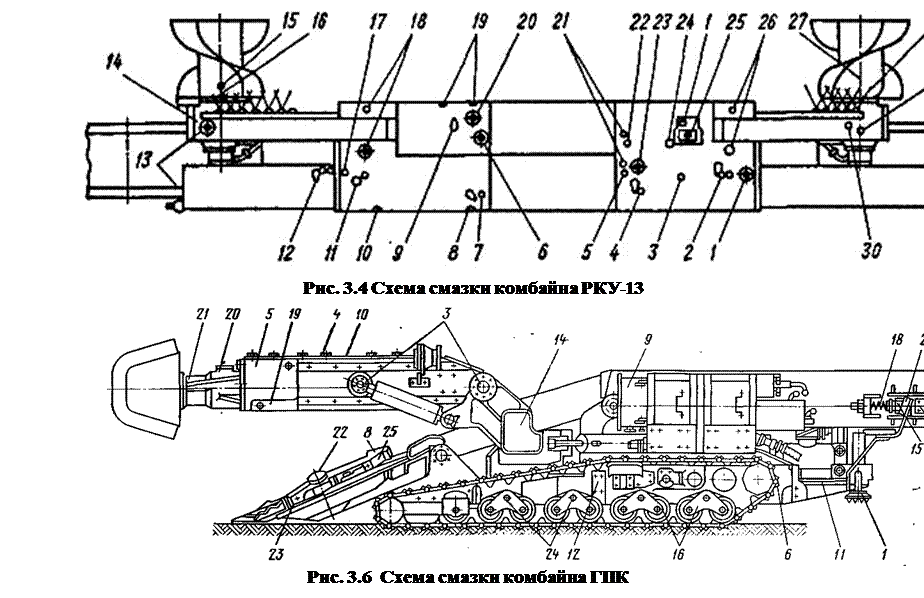

Спецификация к схеме смазки комбайна РКУ-13

Поз. на рис.	Колво точек смазки	Смазываемые узлы и детали	Режим смазки и способ заправки	Смазочный материал и его замена	Масса смазки, кг
		Правый редуктор	Заливка 1 раз в неделю	ТАП-15В (МРТУ 38-1-185-65)
		Правый редуктор	Заливка 1 раз в неделю	ТАП-15В (МРТУ 38-1-185-65)
5,22		То же	Набивка 1 раз в неделю	Смазка ЦИАТИМ-203
		Левый редуктор	Набивка 1 раз в неделю	Смазка ЦИАТИМ-203	1,5
		Камера насоса НП-120	Заливка 1 раз в неделю	Масло индустриальное 5А 5 % присадки КПВ ТУ ВНИИНП-67
9,11		Левый редуктор	Заливка 1 раз в неделю	ТАП-15В
		Механизм подачи	Заливка 1 раз в неделю	ТАП-15В
		Поворотный редуктор	Заливка 1 раз в неделю	ТАП-15В
		Подшипник левого шнека	Заливка 1 раз в сутки	ТАП-15В
		Опора редуктора левого шнека	Шприцевание 1 раз в неделю	Смазка 1-13 жировая	0,5
		Камера насоса НП-8	Заливка 1 раз в неделю	Масло индустриальное 20А, 5 % присадки КПВТУ ВНИИНП-67
		Опора редуктора правого шнека	Шприцевание 1 раз в смену	Смазка 1-13 жировая	0,5
		Подшипник правого шнека	Заливка 1 раз в неделю	ТАП-15В
		Поворотный редуктор	Заливка 1 раз в неделю	ТАП-15В
-		Подшипник электродвигателя	Набивка при расстыковке комбайна один раз в шесть месяцев	Смазка ЦИАТИМ-203	1,5
Всего	317,0
