Сохранить чертеж

Построить окружность радиусом 7 мм с центром в точке 1 и окружность радиусом 9 мм с центром в той же точке. Изменить толщину линии окружности 2, установив ее 0,15 мм (рис. 4.7б).

Точку за пределами прямой 3, например точку 4.

Аналогично достроить остальные дуги в нижней и верхней части шестигранника.

Привязка к точке 1);

Глава 4. Преобразование элементов чертежа

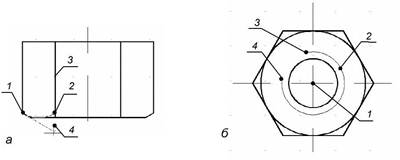

Рис. 4.7. Построение дуги и удаление части окружности

на последний запрос команды Specify tangentdirection for the start point of arc (Опре_

делите направление касательной для начальной

точки дуги) потянуть мышью в направлении каса_

тельной к первой точке и щелкнуть мышью по экра_ ну (рис. 4.7а).

15. Удалить нижнюю часть ребер гайки, используя команду Break (Разрыв):

вызвать команду Break (Разрыв);

на запрос команды Select object (Определитеобъект) указать на прямую 3 (рис. 4.7а);

на запрос команды Specify second break pointor [First point] (Определите вторую точку

или [Первая точка]:) выбрать First point(Первая точка) буквой F;

на запрос команды Specify first break point(Определите первую точку разрыва) указать

точку 2;

на запрос Specify second break point (Опреде_лите первую точку разрыва) указать на экране

60 Создаем чертежи на компьютере в AutoCAD 2007/2008

17. Удалить часть окружности 2, используя команду Break (Разрыв):

вызвать команду Break (Разрыв);

отключить режим объектной привязки OSNAP (ОПРИВ) в строке состояния;

на запрос команды Select object (Определитеобъект) указать на точку 3 (рис. 4.7б);

на запрос команды Specify second break pointor [First point] (Определите вторую точку или [Первая точка]:) указать точку 4.
