Типы заземляющих устройств

Устройство заземления. Защитное заземление устраи­вается исключительно для устранения опасности пораже­ния людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, нормально не находящихся под напряжением, т. е. при «замыкании на корпус».

Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленных «замыканием на корпус». Это до­стигается путем уменьшения потенциала заземленного оборудования, т. е. сопротивления заземления, а также путем выравнивания потенциалов за счет подъема потенциала основания, на котором стоит человек, до потен­циала, близкого по величине к потенциалу заземленного оборудования.

Различают два типа заземляющих устройств: выносное (или сосредоточенное) и контурное (или распределенное).

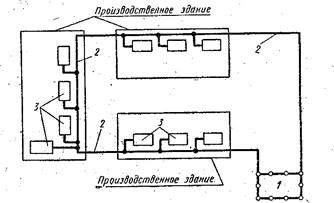

Выносное заземление:

1 - заземлители; 2 - заземляющие проводники (магистрали);

3 - заземляемое оборудование

Выносное заземляющее устройство характе­ризуется тем, что заземлитель его вынесен за пределы площадки, на которой размещено заземляемое оборудова­ние. Поэтому выносное заземление называют также сосре­доточенным. Поскольку заземляемые корпуса находятся вне поля растекания электрического тока, то человек, касаясь корпуса, оказывается под полным напряжением относительно земли U₃^:

U_{3 =} U_пр

Выносное заземление защищает только за счет малого сопротивления заземления и небольшого тока замыкания на землю. Этот тип заземления применяется, в частности, для защиты электрооборудования механических и сбороч­ных цехов, питаемого током от сети напряжением до 1000 В. Ток однополюсного замыкания на землю в такой сети не превышает 10 А.

Контурное заземление

Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители размещаются по контуру (периметру) площадки, на которой находится заземляемое оборудование, или распределены по всей площадке по возможности равномерно.

В заземляющих устройствах применяют искусственные (верти­кальные и горизонтальные электроды из стальных труб, уголков, прутков, полос) и естественные (трубопроводы, арматура, свинцо­вые оболочки кабелей, проложенные или связанные с землей) за­землители.

В качестве заземляющих проводников применяют полосовую и круглую сталь. Прокладку их производят открыто по конструкци­ям зданий. Последовательное включение заземляемого оборудова­ния не допускается.

Согласно ПУЭ (Правилам устройства электроустановок) сопро­тивление защитного заземления в любое время года не должно превышать:

4 Ом - в установках напряжением до 1000 В; если мощность источника тока (генератора или трансформатора) 100 кВА и ме­нее, то сопротивление заземляющего устройства допускается до 10 Ом;

0,5 Ом - в установках напряжением выше 1000 В с эффективно заземленной нейтралью;

При проектировании заземляющего устройства следует соблю­дать приведенные требования.

Заземление в помещениях второго и третьего класса является обязательным при номинальном напряжении электроустановки выше 42 В переменного и выше 110 В постоянного тока, а в поме­щениях без повышенной опасности - при напряжении 380 В и выше переменного и 440 В и выше постоянного тока. Во взрыво­опасных помещениях заземление выполняется независимо от зна­чения напряжения установки.
