Посадки зубчатых колес





Помощь в написании учебных работ
1500+ квалифицированных специалистов готовы вам помочь

Способы закрепления зубчатых колес на валах

Конструкции зубчатых колес





4.3.

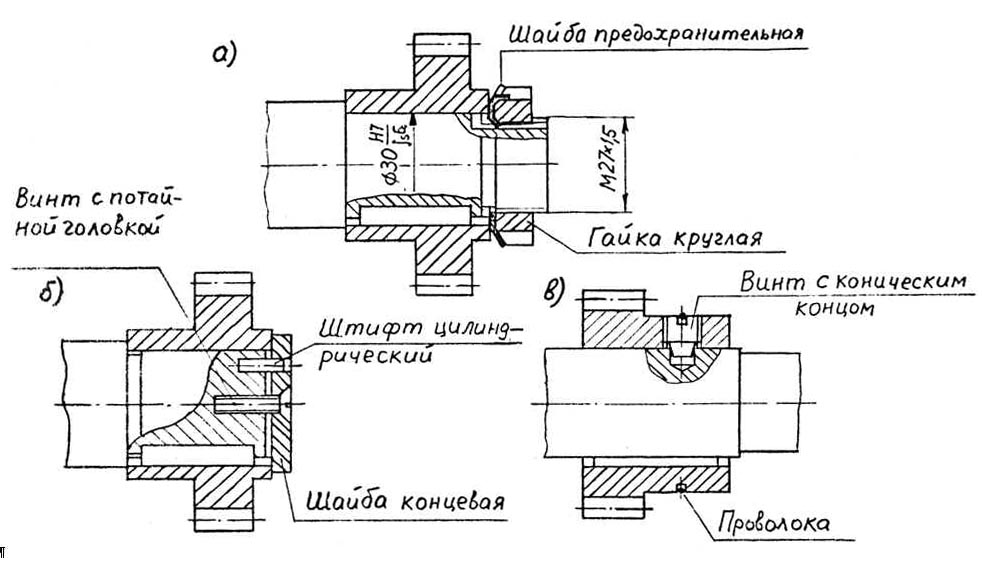

Способы закрепления неподвижных зубчатых колес на валах


4.5. Блок зубчатых колес составной конструкции


4.6.




Бочкообразная форма торцев зубьев переключаемых колес

Примечание: допускается условное графическое изображение закругленного участка радиуса R прямой под углом 15°.

Размеры бочкообразной формы зубьев по стандарту ОСТ 2 Н22-I-72, мм

модуль (m) зубчатого колеса R h b r
1,5 2,3 0,4 1,2
3,0 0,6 1,6
2,5 3,8 0,7
4,5 0,9 2,4
6,0 1,2 3,1
7,5 1,5 3,9
9,0 1,8 4,7
12,0 2,4 6,3
15,0 3,0 7,9

4.7.




Определение расстояний между неподвижными зубчатыми колесами групп передач

Вид зубчатых колёс Назначение и условия применения Рекомендуемая длина отверстия Рекомендуемые посадки
цилиндровое соединение шлицевое соединение
Неподвижные зубчатые колёса основная посадка (1-1,25)d, где d – диаметр отверстия
посадка, применяемая при необходимости облегчения монтажа
посадка точных колёс на шпинделях
Перемещающиеся по валу зубчатые колёса и блоки при малой длине отверстия (1-1,25)d и более
при средней длине отверстия
при большой длине отверстия (более 2d)
Насадные венцы, насадные колёса блоков при малых усилиях, большой длине посадки
при больших усилиях, малой длине посадки
при закреплении венцов клеем
Сменные зубчатые колёса силовые (0,8-1)d
механизмов подач

4.9.




Шпонки призматические, применяемые в станкостроении





Основные размеры, мм

D b×h k t t1 D1 D2 Мкр, кгс·см
5×5 2,20 3,2 1,9 18,1 20,2
5×5 2,15 3,2 1,9 20,1 22,1
6×6 2,65 3,8 2,3 22,6 25,1
6×6 2,60 3,8 2,3 24,5 27,0
8×7 3,15 4,5 2,6 28,0 31,0
8×7 3,10 4,5 2,6 31,0 34,0
8×7 3,05 4,5 2,6 33,0 35,9
10×8 3,60 5,2 2,9 35,5 38,9
10×8 3,55 5,2 2,9 38,4 41,8
12×8 3,85 5,2 2,9 43,6 47,1
14×9 4,35 5,8 3,3 49,1 53,2
16×10 4,80 6,5 3,6 54,6 59,2
16×10 4,70 6,5 3,6 59,5 64,0
18×11 5,30 7,1 4,0 65,0 70,1
18×11 5,20 7,1 4,0 69,9 74,9
20×12 5,65 7,8 4,3 75,4 80,9
20×12 5,60 7,8 4,3 80,4 85,8
24×14 6,85 9,0 5,2 86,5 93,1
24×14 6,75 9,0 5,2 91,5 98,0

4.10. Конструктивные элементы и изображение шлицевого соединения
