Винт В. M8-6g х 50.48 ГОСТ 1491-80

Таблица 11 – Размеры винтов с цилиндрической головкой (выдержка из ГОСТ 1491-80)

ГОСТ 17475—80 определяет конструкцию и размеры винтов с конической (потайной) головкой (рисунок 102).

Рисунок 102

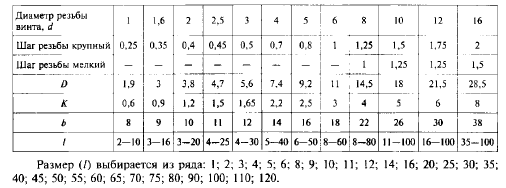

Таблица 12 – Размеры винтов с конической головкой (выдержка из ГОСТ 17475—80)

Условное обозначение винтов по ГОСТ 17475—80 с потайной головкой аналогично условному обозначению винтов по ГОСТ 1491—80 с цилиндрической головкой.

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично.

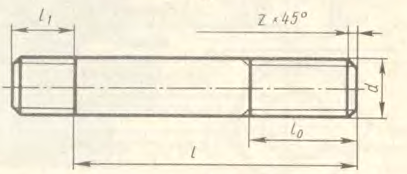

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу (рисунок 103). Одним резьбовым концом (коротким) шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали. Размеры шпильки стандартизованы. Длина l₁ ввинчиваемого резьбового конца определяется материалом детали, в которую он должен ввинчиваться, и может выполняться разной величины:

— l₁ =d - для стальных, бронзовых и латунных деталей;

— l₁ = 1,25d — для чугунных деталей;

— l₁ = 1,6d и 2 d — для деталей из легких сплавов;

— l₁ = 2,5d — для деталей из полимерных материалов (d — наружный диаметр резьбы).

Под длиной шпильки l понимается длина стержня без длины ввинчиваемого резьбового конца. Шпильки изготавливаются на концах с одинаковыми диаметрами резьбы и гладкой частью стержня посередине.

Рисунок 103

ГОСТ 22032—76 определяет конструкцию и размеры шпилек с ввинчиваемым концом длиной l₁.

Таблица 13 – Размеры шпилек (выдержка из ГОСТ 22032—76)

Пример условного обозначения шпильки исполнения, диаметром резьбы d= 16 мм, с крупным шагом резьбы, с полем допуска 6g, длиною l =100 мм, длиною резьбового гаечного конца l₀ = 38 мм, класса прочности 5.8, без покрытия:
