поршневые, плунжерные, диафрагмовые, шестеренчатые, лопастные, винтовые и ротационно-поршневые. Эти насосы являются обратимыми: они могут применяться в гидроприводах как насосы для преобразования механической энергии двигателя в гидравлическую или же для превращения гидравлической энергии насоса в механическую, то есть использоваться как гидродвигатели.

В поршневом насосе вытеснителем является поршень, в шестеренном – зуб шестерни; в пластинчатом – лопатка; в винтовом –

поверхность винта.

К насосам, применяемым в гидроприводах, предъявляют особые требования. Насос должен иметь высокий КПД, обладать достаточной долговечностью и надежностью в процессе эксплуатации. Регулирование производительности насоса должно осуществляться простыми средствами, непрерывно в процессе работы и с минимальными потерями энергии. Кроме того, желательно, чтобы насос был обратимым, то есть мог бы использоваться в качестве гидромотора.

По характеру процесса вытеснения жидкости объемные насосы делятся на поршневые и роторные. Поршневыми называются насосы, в которых вытеснение жидкости из рабочих камер производится в результате только прямолинейного возвратно-поступательного или возвратно-поворотного движения вытеснителей относительно этих камер.

По виду движения ведущего звена поршневые насосы разделяются на прямодействующие и вальные. В прямодействующем насосе ведущее

звено совершает прямолинейное возвратно-поступательное движение, в вальном – вращательное движение.

Роторными называются насосы, в которых вытеснение жидкости из камер производится в результате вращательного или сложного движения вытеснителей.

Классификация роторных насосов приведена на рисунке 3.1.

В гидроприводах машин лесной промышленности применяются три типа насосов – шестеренные, лопастные и аксиально-поршневые. Лопастные насосы в машинах лесной промышленности используются в приводах гидроусилителей рулевых механизмов.

Шестеренные насосы получили большее распространение в гидросистемах лесовозных автомобилей, самосвалах, дорожных и

строительных машинах, лесозаготовительных и складских машинах, в приводах по обработке и переработке древесины.

Аксиально-поршневые насосы используют в системах

лесозаготовительных машин, где рабочее давление составляет от 12 до

25 МПа.

Рисунок 3.1 – Классификация роторных насосов

3.2 Шестеренные насосы

Шестеренные насосы выполняются с внешним и внутренним зацеплением шестерен. Наибольшее распространение имеют насосы с внешним зацеплением шестерен; такие насосы могут быть одно- и двухсекционные.

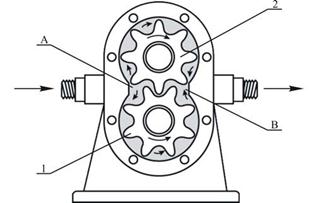

Схема шестеренного насоса представлена на рисунке 3.2. При вращении ведущей 1 и ведомой 2 шестерни рабочая жидкость из

всасывающей камеры А в полостях впадин зубьев переносится в нагнетательную камеру В.

Рисунок 3.2 – Схема шестеренного насоса Производительность шестеренного насоса может быть определена по

формуле

D2

Q = 2π Н bnη k

z V

, (3.1)

где DН– диаметр начальной окружности шестерни; при одинаковых шестернях DНравен расстоянию между центрами шестерен;

z – число зубьев; b – ширина зуба;

n – частота вращения;

hV– объемный КПД;

к – поправочный коэффициент, равный» 1,1.

В таблице 3.1 приведены основные характеристики некоторых типовых шестеренных насосов.

Таблица 3.1 – Основные параметры шестеренных насосов

Марка насоса	Рабочий объем, см3	Подача, л/мин	Давление нагнетания, МПа	Частота вращения, об/мин	Мощность насоса, кВт	КПД
объемный	полный
НШ-10-2		17,7			5,6	0,9	0,85
НШ-50А-3	49,7	110,4				0,92	0,82

Окончание таблицы 3.1

НШ6Т1	6,3	11,3	2,5		0,67	0,92	0,83
НШ6Е-3	6,3				3,97	0,85	0,75
НШ10Е		13,8			2,94	0,92	0,82
НШ10Е-2		17,7			5,52	0,92	0,80
НШ32-У	31,7	47,3			10,9	0,92	0,75
НШ32У-2					16,0	0,92	0,80
НШ32-2		55,6			15,4	0,92	0,80
НШ46-У	45,7	63,1			-	0,92	0,80
НШ50У-2	49,1	86,7			25,7	0,92	0,83
НШ50-2		86,9			23,8	0,92	0,83
НШ67		96,2			26,5	0,92	0,85
НШ100-2	98,8				37,5	0,94	0,85
НШ250А-2					92,7	0,94	0,85
НШ32-10-2	32/10	55,6/17,7			20,2	0,92	0,83
НШ32-32-2	32/32	55,6/55,6			30,7	0,92	0,82
НМШ 25		31,9	1,6		1,25	0,85	0,70
НМШ 25Р		25,5	0,25		1,20	0,86	0,70
НМШ 50		31,9	1,6		2,50	0,87	0,70
НМШ80-1			1,0		4,71	0,88	0,70
НМШ125			1,6		5,00	0,89	0,70
Ш2-25	-	23,3	1,6		1,3	-	-
Ш3,2-25	-	38,3	0,6		1,0	-	-
Ш5-25	-	60,0	0,4		1,1	-	-
Ш8-25	-	96,7	0,25		1,1	-	-
Ш40-6	-		0,4		5,5	-	-
Ш80-6	-		0,25;0,3		7;7,5	-	-
ШГ2-25	-	23,3	0,6		0,75	-	-
ШГ8-25	-	96,7	1,0		2,7	-	-
ШГ20-25	-		1,0		7,2	-	-
ШФ2-25	-	23,3	1,4		1,2	-	-
ШФ5-25	-		0,4		1,1	-	-
ШФ8-25	-	96,7	0,3;0,6		1,2;2,0	-	-
ШФ20-25	-		0,6		6,0	-	-
БГ11-22А	11,2	12,3	2,5		1,0	0,76	0,54
Г11-22; БГ 11-22	16,0		2,5		1,3	0,78	0,56
Г11-23А; БГ11-23А	22,4		2,5		1,6	0,8	0,64
Г11-23; БГ11-23			2,5		2,3	0,82	0,68
Г11-24А; БГ11-24А			2,5		3,0	0,88	0,72
Г11-24; БГ11-24			2,5		4,1	0,89	0,74
Г11-25А; БГ11-25А			2,5		5,8	0,91	0,76
Г11-25; БГ11-25			2,5		7,2	0,92	0,77

Примечания:

1. Приведенные параметры являются номинальными.

2. Насосы НШ и НМШ предназначены для нагнетания рабочей жидкости в гидравлические системы тракторов, подъемных землеройных, дорожностроительных,

транспортных и других сельскохозяйственных машин. В их числе насосы НШ10-10-2, НШ32-10-2 и НШ32-32-2 двухсекционные; насосы НМШ50 и НМШ125 - двухкамерные.

3. Насосы Ш предназначены для подачи масла, нефти, мазута, дизельного топлива; насосы ШГ – для подачи парафина, нефти, мазута температурой менее 100 0 С и n до 6×10-4м2/с; насосы ШФ предназначены для подачи масла, нефти, дизельного топлива температурой до 900 С.

4. Насосы Г11-2 и БГ11-2 используются в системе станочных гидроприводов.

3.3 Пластинчатые насосы

Пластинчатые насосы, применяемые в гидроприводах, разделяют на насосы одно-, двух- и многократного действия. В насосах однократного действия жидкость вытесняется из рабочей камеры один раз за один оборот ротора, в насосах двукратного действия – 2 раза, а в насосах многократного действия – несколько раз [3].

На рисунке 3.3 приведена простейшая схема пластинчатого насоса однократного действия.

Рисунок 3.3 – Схема пластинчатого насоса однократного действия:

1 – ротор; 2 – приводной вал; 3 – пластины; 4 – статор; 5 – распределительный диск; 6, 8 – окна; 7 – гидролиния всасывания; 9 – гидролиния нагнетания;

10 – уплотнительные перемычки

Схема насоса однократного действия приведена на рисунке 3.3. Насос состоит из ротора 1, установленного на приводном валу 2, опоры которого размещены в корпусе насоса. В роторе имеются радиальные или расположенные под углом к радиусу пазы, в которые вставлены пластины 3. Статор 4 по отношению к ротору расположен с эксцентриситетом е. К торцам статора и ротора с малым зазором (0,02 ÷ 0,03 мм) прилегают торцевые распределительные диски 5 с серповидными окнами. Окно 6 каналами в корпусе насоса соединено с гидролинией всасывания 7, а окно 8 – с напорной гидролинией 9. Между окнами имеются уплотнительные перемычки 10, обеспечивающие герметизацию зон всасывания и нагнетания. Центральный угол ε, образованный этими перемычками, больше угла β между двумя соседними пластинами.

При вращении ротора пластины под действием центробежной силы, пружин или под давлением жидкости, подводимой под их торцы, выдвигаются из пазов и прижимаются к внутренней поверхности статора. Благодаря эксцентриситету объем рабочих камер вначале увеличивается – происходит всасывание, а затем уменьшается – происходит нагнетание. Жидкость из линии всасывания через окна распределительных дисков вначале поступает в рабочие камеры, а затем через другие окна вытесняется из них в напорную линию.

При изменении эксцентриситета е изменяется подача насоса. Если

е = 0 (ротор и статор расположены соосно), пластины не будут совершать возвратно-поступательных движений, объем рабочих камер не будет изменяться, и, следовательно, подача насоса будет равна нулю. При перемене эксцентриситета с + е на – е изменяется направление потока рабочей жидкости (линия 7 становится нагнетательной, а линия 9 – всасывающей). Таким образом, пластинчатые насосы однократного действия в принципе регулируемые и реверсируемые.

Подачу пластинчатого насоса однократного действия определяют по формуле

Q = η

⎡2π(r - e) -

δz⎤b× 2en, (3.2)

О ⎢⎣

cosα ⎥⎦

где hО – объемный КПД, принимаемый в пределах 0,75 ¸ 0,98; r – радиус внутренней поверхности статора;

e – величина эксцентриситета;

δ – толщина одной пластины; z – число пластин;

a – угол наклона одной пластины (обычно α = 0 ÷ 15 °);

b – ширина пластин в осевом направлении; n – частота вращения.

В насосах двойного действия (рисунок 3.4) ротор 1 и 2 статор сосны. Эти насосы имеют по две симметрично расположенные полости всасывания и полости нагнетания. Такое расположение зон уравновешивает силы, действующие со стороны рабочей жидкости, разгружает приводной вал 2, который будет нагружен только крутящим моментом. Для большей уравновешенности число пластин 3 в насосах двойного действия принимается четным. Торцевые распределительные диски 5 имеют четыре окна. Два окна 6 каналами в корпусе насоса соединяются с гидролинией всасывания 7, другие два 8 – с напорной гидролинией 9. Так же как и в насосах однократного действия, между окнами имеются уплотнительные перемычки 10. Для герметизации зон всасывания и нагнетания должно быть соблюдено условие, при котором ε > β [3].

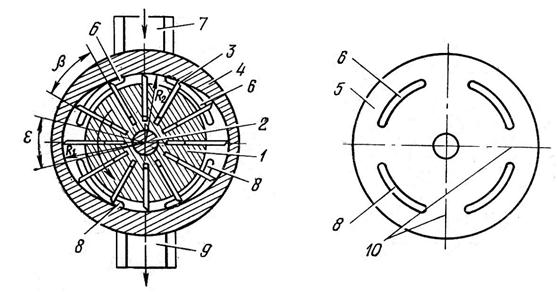

Рисунок 3.4 – Схема пластинчатого насоса двойного действия:

1 – ротор; 2 – приводной вал; 3 – пластины; 4 – статор; 5 – распределительный диск; 6, 8 – окна; 7 – гидролиния всасывания; 9 – гидролиния нагнетания;

10 – уплотнительные перемычки

Профиль внутренней поверхности статора выполнен из дуг радиусами R1и R2. Пазы для пластин в роторе могут иметь радиальное расположение под углом 7 ÷ 15 ° к радиусу, что уменьшает трение и исключает заклинивание пластин. Насосы с радиальным расположением пластин могут быть реверсивными.

Подачу пластинчатого насоса двойного действия определяют по формуле

Q = 2η

⎡2π(R 2 - R 2)- (R1 - R2)δz⎤bn, (3.3)

О ⎢⎣ 1 2

cosα ⎥⎦

где R1и R2– соответственно большая и малая полуоси внутренней поверхности статора.

Регулирование подачи пластинчатого насоса однократного действия осуществляется за счет изменения величины и знака эксцентриситета.

Число пластин z для наиболее равномерной подачи принимается кратным четырем, чаще всего z = 12.

Возможность регулирования подачи в насосе двукратного действия

исключается.

В таблице 3.2 приведены технические характеристики пластинчатых насосов типа Г11 и БГ11 [14].

Таблица 3.2 – Технические характеристики пластинчатых насосов типа Г11 и БГ11.

Основные параметры	БГ11, БГ11-22А	Г11-22, БГ11-22	Г11-23А, БГ11-23А	Г11-23, БГ11-23	Г11-24А, БГ11-24А	Г11-24, БГ11-24	Г11-25А, БГ11-25А	Г11-25, БГ11-25
Рабочий объем, см3
Частота вращения вала, об/мин
Номинальная подача, л/мин	12,3
Номинальное давление, МПа	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Объемный КПД	0,76	0,78	0,80	0,82	0,88	0,89	0.91	0.92
Полный КПД	0,54	0,56	0,64	0,68	0,72	0,74	0,76	0,77

В таблице 3.3 приведены технические характеристики пластинчатых нерегулируемых насосов типа Г12 [14].

Таблица 3.3 – Технические характеристики пластинчатых нерегулируемых насосов типа Г12 [14].

Основные параметры	Г12-31 АМ	Г12-31 М	Г12-32 АМ	Г12-32 М	Г12-33 АМ	Г12-33 М	Г12-24 АМ	Г12-24 М	Г12-25 АМ	Г12-25 М	Г12-26 АМ
Рабочий объем, см3		12,5
Номинальная подача, л/мин
Номинальное давление, МПа	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3	6,3
Объемный КПД	0,73	0,78	0,81	0,85	0,89	0,92	0,89	0,9	0,92	0,93	0,9
Полный КПД	0,55	0,6	0,7	0,76	0,8	0,84	0,8	0,82	0,85	0,86	0,9

В таблице 3.4 приведены технические характеристики пластинчатых нерегулируемых насосов типа БГ12 [14].

Таблица 3.4 – Технические характеристики пластинчатых нерегулируемых насосов типа БГ12.

Основные параметры	БГ12-21АМ	БГ12-21М	БГ12-22АМ	БГ12-22М	БГ12-23АМ	БГ12-23М	БГ12-24АМ	БГ12-24М	БГ12-25АМ
Рабочий объем, см3			12,5
Номинальная подача, л/мин	5,4		14,6	19,4	25,5
Номинальное давление, МПа	12,5	12,5	12,5	12,5	12,5	12,5	12,5	12,5	12,5
Объемный КПД	0,72	0,75	0,78	0,81	0,85	0,88	0,83	0,88	0,9
Полный КПД	0,55	0,6	0,66	0,7	0,75	0,8	0,75	0,77	0,85

3.4 Роторно-поршневые насосы

Роторно-поршневыми называются насосы, в которых вытеснители имеют форму поршней (плунжеров), а рабочие камеры ограничиваются вытеснителями в цилиндрических полостях ротора.

Различают радиальные и аксиальные роторно-поршневые насосы. В радиальных насосах рабочие камеры расположены радиально по

отношению к оси ротора. Если ось вращения ротора параллельна осям рабочих камер, насос называется аксиально-поршневым

3.4.1 Радиальные роторно-поршневые насосы

Радиально-поршневые гидромашины применяют при сравнительно высоких давлениях (10 МПа и выше). По принципу действия радиально- поршневые гидромашины делятся на одно-, двух- и многократного действия. В машинах однократного действия за один оборот ротора поршни совершают одно возвратно-поступательное движение. Схема радиально-поршневого насоса однократного действия приведена на рисунке 3.5.

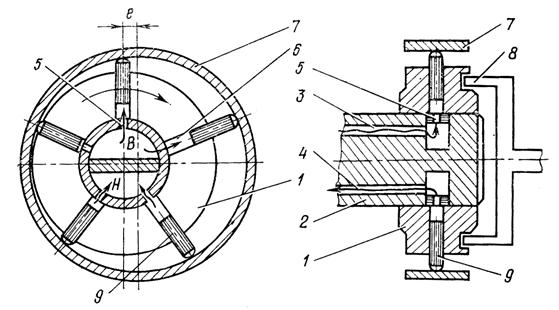

Рисунок 3.5 – Схема радиально-поршневого насоса однократного действия: 1 – ротор; 2 – ось; 3 – всасывающий канал; 4 – нагнетательный канал; 5 – окна; 6 – цилиндры; 7 – статор; 8 – муфта; 9 – поршни

Рабочими камерами в насосе являются радиально расположенные цилиндры, а вытеснителями – поршни. Ротор (блок цилиндров) 1 на

скользящей посадке установлен на ось 2, которая имеет два канала 3 и 4 (один соединен с гидролинией всасывания, другой – с напорной гидролинией). Каналы имеют окна 5, которыми они могут соединяться с цилиндрами 6. Статор 7 по отношению к ротору располагается с эксцентриситетом.

Ротор вращается от приводного вала через муфту 8. При вращении ротора в направлении, указанном на рисунке 3.5 стрелкой, поршни 9

вначале выдвигаются из цилиндров (происходит всасывание), а затем вдвигаются (нагнетание). Соответственно рабочая жидкость вначале заполняет цилиндры, а затем поршнями вытесняется оттуда в канал 4 и

далее в напорную линию гидросистемы. Поршни выдвигаются и прижимаются к статору центробежной силой или принудительно (пружиной, давлением рабочей жидкости или иным путем).

Радиально-поршневые насосы могут быть регулируемыми и нерегулируемыми. Регулирование подачи, а также реверс осуществляются изменением величины и знака эксцентриситета. Увеличение подачи достигается за счет увеличения числа рядов цилиндров (многорядные

насосы).

Средняя подача нерегулируемого и регулируемого радиально- поршневого насоса определяется соответственно по формулам (3.4), (3.5)

Q = ηО

πd2ezmi/2; (3.4)

Q = ηОπd

eziuen/2, (3.5)

где d – диаметр поршня;

e – эксцентриситет; величина которого находится в пределах

3 ¸ 10 мм;

ue= e/emax– параметр регулирования;

m – число ходов поршня за один оборот вала насоса;

i – число рядов поршня.

Промышленность выпускает регулируемые насосы типа НП, НПД и нерегулируемые – типа Н с давлением до 50 МПа.

Радиально-поршневые насосы имеют четыре модификации по управлению:

- НРР – насосы с ручным управлением нереверсивные;

- НРРШ – насосы с ручным управлением, нереверсивные, с встроенным шестеренным насосом для питания вспомогательных механизмов гидросистемы;

- НРС и 2НРС – насосы со следящим гидравлическим управлением

(НРС – нереверсивные; 2НРС – реверсивные);

- НРМ и НР4М – насосы с электрогидравлическим механизмом управления на две и четыре подачи (реверсивные);

- НРД – насосы с управлением по давлению (нереверсивные).

В качестве примера рассмотрим расшифровку насоса 2НРС 250Д/20: цифра 2 – реверсивный, радиально-поршневой со следящим гидравлическим управлением; 250 – величина рабочего объема в см3; Д – модернизированный; 20 – номинальное давление в МПа.

В таблице 3.5 приведены основные параметры радиально-поршневых регулируемых насосов типа НР.

Таблица 3.5 – Основные параметры радиально-поршневых регулируемых насосов

Параметр	НРР	НРШ	НРС	НРМ	НР4М	НРМ	НРД
125А/	250А/	500А/	450/10	224/10	360/1	125А/	250А/	500А/
Рабочий объем насоса,
см3:
поршневого
шестеренного
Номинальная подача
насоса, л/мин:
поршневого
шестеренного
Номинальное давление
насоса, МПа:
поршневого
шестеренного	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
КПД насоса, %:
объемный
полный

В таблице 3.6 приведены основные параметры радиально-поршневых нерегулируемых насосов типа Н.

Таблица 3.6 – Основные параметры радиально-поршневых нерегулируемых насосов

Марка насоса	Подача Q, л/c	Давление P, МПа	Частота вращения n, об/мин	КПД насоса
объемный çО	общий ç
Н-400	0,083			-	0,58
Н-401	0,3			-	0,73
Н-403	0,5			-	0,76
Н-450	0,05			0,70	-
Н-451А	0,083			0,80	-
Н-451	0,133			0,80	-
Н-518				-	-
НП-500	0,027			-	-
