Несиловые воздействия

Силовые воздействия

1 – нагрузка от здания;

2 – боковое давление от грунта;

3 – сейсмические нагрузки;

4 – силы пучения грунта;

5 – упругий отпор грунта;

6 – вибрации;

7 – влага грунта

8 – температура помещения подвала;

9 – влага воздуха подвала;

10 – агрессивные примеси в воде и воздухе;

11 – биологические факторы

Рис. 3.11. Сечения фундаментов:

а) прямоугольное в), г) ступенчатое

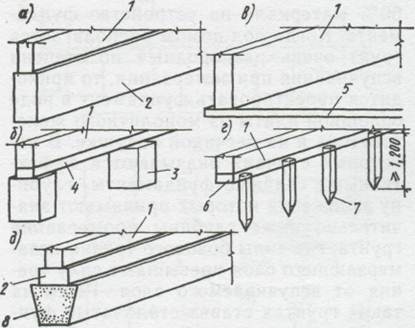

Рис. 3.12. Конструктивные схемы фундаментов:

а — ленточный; в — в виде сплошной железобетонной плиты;

б — столбчатый; г — свайный;

д — ленточный фун­дамент на песчаной подушке;

/ — стена;

2 — лента фундамента;

3 — столб;

4 — фундаментная балка;

5 — монолитная железобетонная плита;

6 — ростверк;

7 — свая;

8 — песчаная подушка

Рис. 3.13. Бутовые фундаменты под наружные и внутренние стены

а — зданий без подвалов б — зданий с подвалами

/ — изоляция

Рис. 3.14. Ленточные фундаменты
