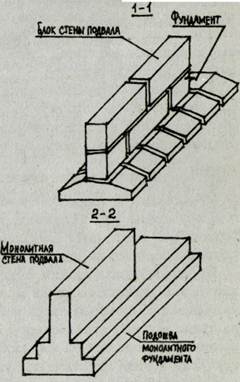

Монолитный

П Л А Н Р А З Р Е З

СБОРНЫЙ

Рис. 3.15. Столбчатые фундаменты под стены

а - общий вид б – виды сечений фундаментных балок

1 — стена;

2 — фундаментная балка;

3 — столб;

4 — каменная стена;

6 — сборная железобетонная фундаментная балка;

7 — сборные железобетонные перемычки;

8 — монолитная железобетонная балка;

9 — армокирпичная балка

Рис. 3.16. Столбчатые фундаменты под колонны

а — крупнопанельного здания б — каркасного здания

1 — песчаная подсыпка;

2 — стакан;

3 — стойка;

4 — ригель;

5 — перекрытие;

6 — цоколь­ная панель;

7 — стеновая панель;

8 — заливка цементным рас­твором

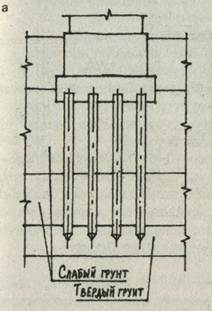

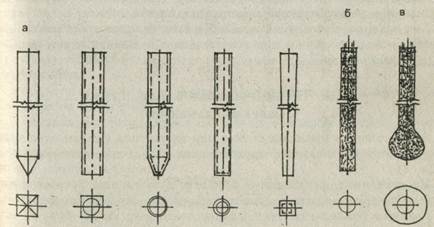

Рис. 3.17. Свайный фундамент

а — забивные сваи, б — набивные, в — набивные с уширенной пятой

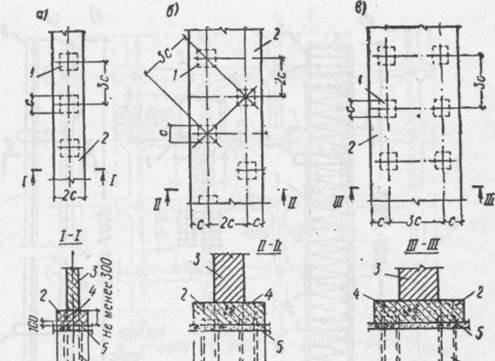

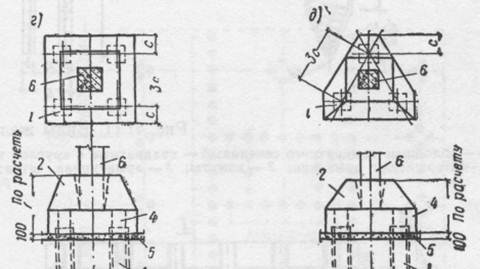

Рис. 3.18. Размещение свай под фундаментами

а – однорядное б — шахматное в — двухрядное

г, д — кусты свай под колонны

1 — сваи;

2 – железобетонный ростверк;

3 — стена здания;

4 — арматура головы сваи;

5 — щебеночная или бетонная подготовка;

6 — ко­лонна

Рис. 3.19. Конструкция сплошных фунда­ментов

а — перекрестная

б – ребристая

в — плоская

г — короб­чатая

ПЛАН РАЗРЕЗ

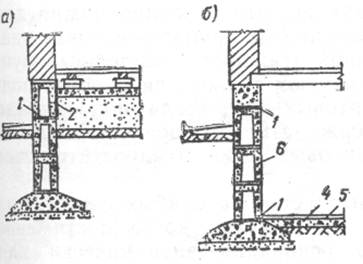

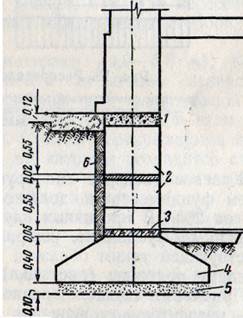

Рис. 3.20. Изоляция здания от грунтовой влаги

а, б — гидроизоляция при отсутствии напора грунтовых вод

1 — горизонтальная гидроизоляция;

2 — вертикальная гидроизоляция;

3 — мятая жирная глина;

4 — бетонная подготовка;

5 — чистый пол;

6 — стена подвала;

7 — обмазка горячим битумом;

8 — гидроизоляционный ковер;

9 — защитная стенка;

10 — бетон;

11 — железобетонная плита

в, г, д — гидроизоляция при напоре грунтовых вод

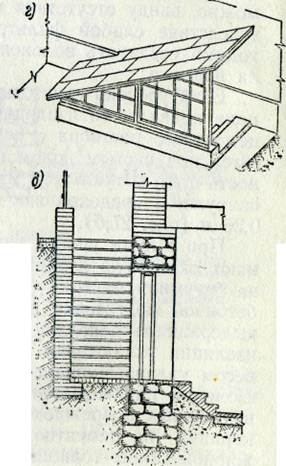

Рис. 3.21. Приямок, вход в подвал
