Подсистема Win32

Верхние уровни написаны на языке Си и являются машинно-независимыми.

Исполнительная система (executive) обеспечивает:

управление памятью, процессами и потоками,

- защиту,

- ввод-вывод

- взаимодействие между процессами.

Драйверы устройств содержат аппаратно-зависимый код и обеспечивают трансляцию пользовательских вызовов в запросы, специфичные для конкретных устройств.

Подсистема поддержки окон и графики реализует функции графического пользовательского интерфейса (GUI), более известные как Win-32-функции модулей USER и GDI

В пространстве пользователя работают разнообразные сервисы (аналоги демонов в Unix), управляемые диспетчером сервисов и решающие системные задачи.

Некоторые системные процессы (например, обработка входа в систему) диспетчером сервисов не управляются и называются фиксированными процессами поддержки системы.

Пользовательские приложения (user applications) бывают пяти типов:

- Win32,

- Windows 3.1,

- MS-DOS,

- POSIX

- OS/2 1.2.

Среду для выполнения пользовательских процессов предоставляют три подсистемы окружения: Win32, POSIX и OS/2.

Таким образом, пользовательские приложения не могут вызывать системные вызовы ОС Windows напрямую, а вынуждены обращаться к DLL подсистем (краткое определение dll имеется в приложении).

Основные компоненты ОС Windows реализованы в следующих системных файлах, находящихся в каталоге system32:

· ntoskrnl.exe - исполнительная система и ядро;

· ntdll.dll - внутренние функции поддержки и интерфейсы диспетчера системных сервисов с функциями исполнительной системы;

· hal.dll - уровень абстрагирования от оборудования;

· win32k.sys - часть подсистемы Win32, работающая в режиме ядра;

· kernel32.dll, advapi32.dll, user32.dll, gdi32.dll - основные dll подсистемы Win32.

Взаимодействие между приложением и операционной системой осуществляется при помощи системных вызовов (системных сервисов в терминологии Microsoft).

Однако приложение не может вызвать системный вызов напрямую (более того, системные вызовы не документированы).

Вместо этого приложение должно воспользоваться программным интерфейсом ОС - Win32 API.

Win32 API (Application Programming Interface) - основной интерфейс программирования в семействе операционных систем Microsoft Windows.

Функции Win32 API, например, CreateProcessили CreateFile, - документированные, вызываемые подпрограммы, реализуемые Win32 подсистемой.

В состав Win32 подсистемы входят:

- cерверный процесс подсистемы окружения csrss.exe,

- драйвер режима ядра Win32k.sys,

- dll - модули подсистем (kernel32.dll, advapi32.dll, user32.dll и gdi32.dll),

- экспортирующие Win32-функции

- драйверы графических устройств.

В процессе эволюции структура подсистемы претерпела изменения. Например, функции окон и рисования с целью повышения производительности были перенесены из серверного процесса, работающего в режиме пользователя, в драйвер режима ядра Win32k.sys. Однако это и подобные изменения никак не отразились на работоспособности приложений, поскольку существующие вызовы Win32 API не изменяются с новыми выпусками системы Windows, хотя их состав постоянно пополняется.

Приложение, ориентированное на использование Win32 API, может работать практически на всех версиях Windows, несмотря на то, что сами системные вызовы в различных системах различны. Таким путем корпорация Microsoft обеспечивает преемственность своих операционных систем.

Рис. 1.5. Поддержка единого программного интерфейса для различных версий Windows

При запуске процесса все требуемые динамические библиотеки отображаются на его виртуальное адресное пространство, а для быстрого вызова библиотечной процедуры используется специальный вектор передачи.

Рис. 1.6. Различные маршруты выполнения вызовов Win32 API.

При вызове приложением одной из Win32-функций dll-подсистем может возникнуть одна из трех ситуаций.

· Функция полностью выполняется внутри данной dll (шаг 1).

· Для выполнения функции привлекается сервер csrss, для чего ему посылается сообщение (шаг 2a, за которым обычно следуют шаги 2b и 2c).

· Данный вызов транслируется в системный сервис (системный вызов), который обычно обрабатывается в модуле ntdll.dll (шаги 3a и 3b). Например, Win32-функция ReadFile выполняется с помощью недокументированного сервиса NtReadFile.

Некоторые функции (например, CreateProcess) требуют выполнения обоих последних пунктов.

В первых версиях ОС Windows практически все вызовы Win32 API выполнялись, следуя маршруту 2 (2a, 2b, 2c). После того, как существенная часть кода системы для увеличения производительности была перенесена в ядро (начиная с Windows NT 4.0), вызовы Win32 API, как правило, идут напрямую по 3-му (3a, 3b) пути, минуя подсистему окружения Win32. В настоящее время лишь небольшое число вызовов выполняется по длинному 2-му маршруту.

Помимо перечисленных, наиболее важных dll-библиотек, в системном каталоге system32 имеется большое количество других dll-файлов. В настоящее время количество вызовов API составляет несколько десятков тысяч.

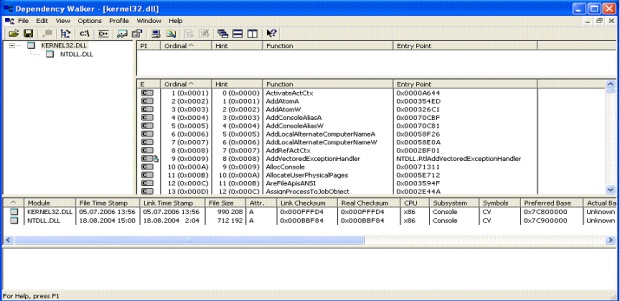

Список экспортируемых каждой конкретной dll функций можно посмотреть с помощью утилиты depends, входящей в пакет Platform SDK. Так, на приведена информация о структуре библиотеки kernel32.dll ОС Windows XP, экспортирующей 949 функций.

Рис. 1.7. Окно утилиты depends.exe

Приложение. Некоторые понятия и термины

DLL (динамически подключаемая библиотека)

Набор вызываемых подпрограмм, включенных в один двоичный файл, который приложения, использующие эти подпрограммы, могут динамически загружать в процессе своего выполнения.

В качестве примера можно привести модули Msvcrt.dll (библиотека исполняющей Си подсистемы) и Kernel32.dll (одна из библиотек подсистемы Win32). DLL активно используются компонентами и приложениями ОС Windows пользовательского режима. Преимущество DLL перед статическими библиотеками состоит в том, что приложения могут разделять DLL-модули, при этом ОС Windows гарантирует, что в памяти будет находиться лишь по одному экземпляру используемых DLL.

Дата добавления: 2014-12-07
