Пример 1. Угол наибольшей дальности – угол возвышения, при котором полная горизонтальная дальность полета пули становится наибольшей

Угол наибольшей дальности – угол возвышения, при котором полная горизонтальная дальность полета пули становится наибольшей. Для разных видов оружия он составляет примерно 30° - 35°.

D

P V

V_м V₀ V_д P_м

P_ф

P_д 1 2 3 4 5 6

Pатм

Период

после- Первый (основной) период

дейст- 9 8 7

вия

газовПредварительный период

Рис. 71. Периоды и схема выстрела из пневматического поршневого оружия

При нажатии на спусковой крючок шептало освобождает боевой

взвод поршня (7), который под действием боевой пружины (6) с большой скоростью движется вперед, сжимая воздух в воздушной каморе (4) ство-льной коробки (8). Через воздухопровод (3) давление воздуха (9-показано стрелками) действует на пулю (2), закрывающую канал ствола (1) – и,

когда это давление достигнет необходимого давления форсирования (P_ф),

то пуля начнет двигаться по каналу ствола с большим ускорением поряд-

ка 200 м/с².

Скорость пули будет возрастать до максимальной (V_м) , пока сопротивление ее движению не уравняется с силой давления сжатого воздуха,

которая будет постепенно уменьшаться до атмосферной (Pатм) из – за

падения давления за пулей в канале ствола в связи с увеличением после-пулевого пространства.

При выстреле из пневматического оружия нет 2-го периода.

Во время выстрела при попадании в ствол посторонних предметов(кусочек пакли, льдинки, даже застывшей капли ружейной смазки)

может произойти раздутие канала ствола и даже его разрыв из-за тор-можения пули и резкого возрастания давления до величины, превышающей предел прочности ствола.

Рис. 72. Схема раздутия канала ствола при попадании в него

посторонних предметов

Внутри ствола в месте раздутия появляется темное кольцо,

а снаружи – кольцевая выпуклость.

Одной из важнейших характеристик оружия является дульная энергия пули, которая выражается формулой E _д = mv_о²/2, где (1)

m – масса пули;

v_о – начальная скорость пули.

Чем больше дульная энергия, тем больше пробивное и убойное действие пули. Безопасной считается дульная энергия не более 7, 5 Дж. Такой энергией должны обладать, например, пульки пневматического спортивного оружия с точки зрения безопасности.

Отдачей оружия называется движение оружия (ствола) назад во время выстрела. Она ощущается в виде толчка в плечо или руку и является следствием того, что давление газов при выстреле действует не только вперед, но и назад на затвор оружия.

Отдача вызывает образование угла вылета у оружия за счет отклонения ствола вверх из-за того, что сила отдачи действует назад по оси ствола, а точка реакции плеча (руки) на отдачу расположена ниже оси ствола.

У пистолета (револьвера), кроме того, происходит отклонение ствола влево, так как средняя часть кисти находится правее оси канала ствола

Угол, на который ствол отклоняется от первоначального положения называют углом вылета. Он непостоянен и зависит от изготовки (хватки пистолета), что будет рассмотрено позже.

Рис. 73. Пары сил, заставляющие

оружие отклоняться при выстреле

В соответствии с законом сохранения количества движения (импульса) тела мы имеем: m v _o = MV, где (2)

M и V – масса и скорость отдачи оружия.

Действие отдачи характеризуется двумя величинами:

- скоростью отдачи оружия, которая примерно во столько раз меньше начальной скорости пули, во сколько раз масса пули меньше массы оружия: V=m/M v _o; (3)

- энергией отдачи E_{отд ,} которая может быть выражена аналогичной формулой E_отд = MV²/2 (4)

Подставив в формулу (4) значение V из формулы (3) получим:

E_отд = m/M E _д , (5)

то есть, энергия отдачи примерно во столько раз меньше дульной энер-гии, во сколько раз масса оружия больше массы пули.

Формула (5) является приближенной, так как в ней не учитывается тот факт, что при выстреле примерно ½ массы газов движется из ствола вслед за пулей. Кроме того, если оружие имеет магазин с патронами (или газовый баллон), то от выстрела к выстрелу его масса уменьшается.

Учитывая вышесказанное, можно написать универсальную формулу:

E_отд = (m_п + m_з) / M₀ + (m_п + m_г + m_з)n - m_з / 2, где (6) m_г – масса гильзы;

m_п – масса пули;

m_з – масса порохового заряда (порции сжатого. газа);

n– количество патронов (выстрелов в баллоне);

M₀ – масса оружия без патронов (без массы газа выстрелов в баллоне).

Выводы:

1. В однозарядном оружии (n= 1= const) отдача оружия от выстрела к выстрелу постоянна и значит, угол вылета неизменен.

2. В многозарядном оружии (n= 5, 4, 3, 2, 1=value) из – за уменьшения общей массы оружия отдача оружия от выстрела к выстрелу увеличивается, а значит, и угол вылета тоже; причем в огнестрельном оружии это происходит сильнее, чем в газобаллонном, так как при каждом выстреле еще и выбрасывается металлическая гильза.

Т.о., происходит постепенное увеличение разброса пуль, что понижает меткость стрельбы.

Понятия внешней баллистики

Траектория - кривая линия, описываемая центром тяжести пули

в полете.

Пуля при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха (Рис.74). Сила тяжести постепенно заставляет пулю снижаться, а сила сопротивления воздуха – замедляет полет пули и стремится ее опрокинуть. Чтоб этого не случилось, пуле придают вращательное движение с помощью нарезов ствола.

Скорость вращения пули ω

равна частному от деления на-

чальной скорости пули (v_o) на

длину хода нарезов (S):

ω = v _o / S, например, (7)

для АК-74:

ω = 900/0,2 = 4500 об/с.,

Сила тяжести для ТОЗ-12:

Рис. 74. Силы, действующие на пулю ω = 310/0,35 ≈ 900 об/с.

в полете

При полете головная часть

пули описывает окружность, а

ее ось – конус с вершиной в цен-

тре тяжести, т. е., ось пули как

бы постоянно “следит” за направ-лением полета пули (Рис. 75).

Рис. 75. Медленное коническое движение

пули

В то же время вращательное движение пули

имеет и отрицательную сторону – деривацию (d),

т.е. отклонение пули от плоскости стрельбы в сторону направления вращения (Рис.76).

На малых дистанциях стрельбы, например,

из малокалиберного оружия, деривация незна-чительна и не учитывается.

Рис. 76. Деривация

при полете пули

Для изучения полета пули траекторию разбивают на элементы, показанные на Рис. 77.

Превышение траектории

Линия прицеливания Угол вылета γ

Линия бросания - - Линия возвышения

Угол прицеливания Вершина Угол

Угол бросаниятраекториивстречи-

Угол возвышения \ ЦЕЛЬ

Мушка Точка _ Высота Угол Точка

Прорезь вылета траект.- падения - встречи

Глаз Горизонт оружия

Точка

падения

Полная горизонтальная Угол места Прицельная Точка

дальность цели дальность прицеливания

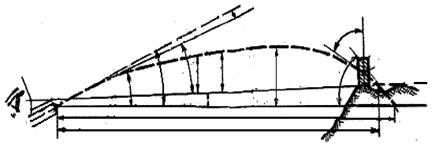

Рис. 77. Элементы траектории

Нисходящая ветвь траектории – часть траектории от вершины до точки падения.

Восходящая ветвь траектории – часть траектории от точки вылета до вершины.

Точка вылета – центр дульного среза. Она служит началом траектории.

Точка встречи – точка пересечения траектории с поверхностью цели (земли, преграды).

Горизонт оружия – горизонтальная плоскость, проходящая через точку вылета.

Точка падения (табличная) – точка пересечения траектории с горизонтом оружия.

Линия возвышения – прямая линия, служащая продолжением оси канала ствола наведенного оружия.

Плоскость стрельбы – вертикальная плоскость, проходящая через линию возвышения.

Угол возвышения – угол, заключенный между линией возвышения и горизонтом оружия.

Линия бросания – линия, являющаяся продолжением оси канала ствола в момент вылета пули (касательна к траектории).

Угол бросания – угол, заключенный между линией бросания и горизонтом оружия.

Угол вылета – угол, заключенный между линией бросания и линией возвышения.

Угол падения – угол между касательной к траектории в точке падения и горизонтом оружия.

Угол встречи – угол, заключенный между касательными к траектории и к поверхности цели в точке встречи.

Вершина траектории – наивысшая точка траектории.

Высота траектории – кратчайшее расстояние от вершины траектории до горизонта оружия.

Точка прицеливания (наводки) – точка на мишени (цели) или вне её, в которую наводится оружие.

Линия прицеливания – прямая воображаемая линия, проходящая от глаза стрелка через середину “ровной мушки” в точку прицеливания.

Угол прицеливания – угол, заключенный между линией возвышения и линией прицеливания.

Угол места цели – угол, заключенный между линией прицеливания и горизонтом оружия.

Прицельная дальность – расстояние от точки вылета до пересечения траектории с линией прицеливания.

Полная горизонтальная дальность – расстояние от точки вылета до пересечения траектории с горизонтом оружия.

Превышение траектории над линией прицеливания – кратчайшее расстояние от любой точки траектории до линии прицеливания.

Рис. 78. Формы траектории

Траектория полета пули считается настильной, если угол возвы-

шения ствола оружия меньше угла наибольшей дальности, иначе траекто-

рия считается навесной.

Дальность прямого выстрела - наибольшая дальность стрельбы,

при которой траектория пули не поднимается выше высоты цели

(при прицеливании в нижний обрез цели): АК-74 Д _{п р} = 625 м

Прицел 6

Линия прицеливания

Точка вылета Точка прицеливания

Дальность стрельбы до 600 м

Рис.79. Прямой выстрел

В пределах дальности прямого выстрела можно вести огонь из бое-вого оружия, не меняя установки прицела, выбрав точкой прицеливания средину нижнего обреза цели (Рис. 79).

Чем настильнее траектория и выше цель, тем больше дальность прямо-

го выстрела.

2.1.2. Рассеивание пуль при стрельбе

При стрельбе из одного и того же оружия при однообразном производстве выстрелов каждая пуля вследствие ряда причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадаю-

щую с другими, в результате происходит естественное рассеивание

пуль (траекторий).

Совокупность таких траекторий пуль называется снопом траекто-

рий (Рис. 80), а траектория, проходящая в средине снопа траекторий,

называется средней траекторией.

Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания (СТП) или центром рассеивания (Рис. 80).

Рис. 80. Сноп траекторий, площадь рассеивания, оси рассеивания

а) на вертикальной плоскости; б) на горизонтальной плоскости.

Площадью рассеивания называется площадь, на которой располагаются точки встречи (пробоины) пуль, полученные при пересечении снопа траекторий с какой – либо плоскостью.

Площадью рассеивания как правило имеет форму эллипса, но при стрельбе на небольшие расстояния - на вертикальной плоскости – форму круга (Рис.80а, Рис.81).

Взаимно перпендикулярные прямые, проведенные через центр

рассеивания (СТП), называются осями рассеивания, на Рис.80:

ВВ₁ – ось рассеивания по высоте,

ББ₁ - оси рассеивания по боковому направлению,

ДД₁ - ось рассеивания по дальности.

Рассеивание подчиняется определенному закону рассеи-вания, суть которого состоит в том, что точки встречи (пробоины) на площади рассеивания при большом числе выстрелов рас-полагаются:

1) неравномерно-

гуще к СТП и реже к краям площади рассеивания;

2) симметрично

относительно СТП и осей

рассеивания;

3) не беспредельно – т.е.

Рис. 81. Закономерность рассеивания занимают ограниченную

площадь.

2.1.3.Способы определения средней точки попадания

Используются три способа:

1) метод последовательного деления отрезков;

2) метод проведения осей рассеивания;

3) аналитический метод.

Два последних метода используются при большом количестве пробоин.

Суть 1-го метода (Рис.82) состоит в следующем:

- соединяют прямой две ближние пробоины и получен-ный отрезок делят пополам –

мы получаем СТП2 - для 2-х пробоин;

- СТП2 соединяют с третьей ближней пробоиной и полученный отрезок делят на три равные части и за СТП трех пробоин берут точку, ближнюю к СТП2 (Рис.13а).

При определении СТП че-

Рис. 82. Определение СТП методом тырех пробоин (и более) дей-

последовательного деления отрезков ствуют аналогично, но пос-

ледний отрезок делят на 4 части (и более) - Рис.82 б, г. На Рис. 82в показан иной способ определения СТП 4-х пробоин – по срединам отрезков.

Следует иметь в виду, что если последняя пробо-ина будет удалена от СТП предыдущих пробоин более

чем на диаметр окружности,

проведенной через центры

предыдущих пробоин, то эту

пробоину следует считать Рис. 83. Определение оторвавшейся оторвавшейся и не учитывать

пробоины при определении СТП.

При использовании второго метода (Рис.84) следует:

- разделить все пробоины по высоте на 2

равные части и между ближайшими пробои-нами провести горизонтально ось рассеива-

ния по высоте ВВ₁;

- разделив все пробоины на 2 равные части по боковому направлению и провести верти-кально между ближайшими пробоинами ось рассеивания по боковому направлению ББ₁.

Пересечение осей рассеивания и будет средней точкой попадания (СТП) для данного количества пробоин.

Рис. 84. Определение

СТП методом проведения

осей рассеивания

Y

O

0 X

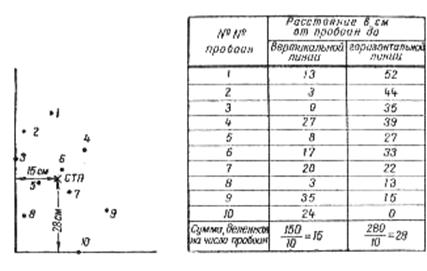

Рис. 85. Пример определения СТП аналитическим методом

При аналитическом способе (Рис. 85) следует:

- провести через крайнюю левую пробоину 3 вертикальную ось Y, а через самую нижнюю пробоину 10 – горизонтальную ось X;

- для каждой пробоины определить координаты (x, y) и свести их в

таблицу;

- найти среднее арифметическое всех координат x – полученное

число будет координатой x средней точки попадания;

- найти среднее арифметическое всех координат y – полученное

число будет координатой y средней точки попадания;

- нанести СТП по ее координатам.

2.1.4. Конструкция прицелов и внесение поправок для перемещения СТП

В пулевой стрельбе используются прицельные приспособления 3-х видов:

1) открытые;

2) диоптрические;

3) оптические.

Открытые винтовочные прицелы - устанавливаются на стан-

дартных винтовках:

- малокалиберной ТОЗ - 8М и др.;

- крупнокалиберных АВ, АВЛ и др.

и состоят из мушки с намушником и прицела.

Устройство прицела винтовки ТОЗ - 8М было рассмотрено в пункте 1.3.2 данного пособия; устройство прицельных приспособлений др. стандартных винтовок аналогично:

Рис. 86. Прицельное приспособление стандартной 7,62 мм винтовки

Устанавливается намушник в пазу основания мушки и может быть смещен в горизонтальном положении с помощью молоточка для внесения боковых поправок. В некоторых видах оружия мушки могут регулироваться по высоте путем их ввинчивания или завинчивания по резьбе (например, в АК-74 один оборот мушки равноценен изменению СТП по высоте на 20 см - при Д=100м).

Для перемещения прорези прицельной планки вверх можно под хомутик подкладывать газетную бумагу (толщина 1-го слоя около 0,1 мм).

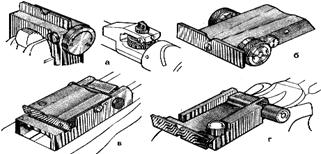

Рис. 87. Типы пистолетных прицельных приспособлений

В открытых прицельных приспособлениях наиболее распространенной и удобной являются прямоугольная мушка и полукруглая прорезь.

Мушку следует подбирать так, чтоб она была чуть шире видимого диаметра “яблока” мишени (примерно на 0, 05 мм с каждой стороны – Рис. 88а):

а б в г

Рис. 88. Схема подбора мушки и прорези открытого прицел

Ширину прорези следует брать такую, чтоб мушка была в ней чет- ко видна или, как говорят стрелки, – чтоб ей не было тесно в прорези.

Слишком узкая прорезь приводит к быстрому утомлению глаза, а слишком широкая приводит к непроизвольным неточностям в прицеливании – стрелок незаметно для себя обязательно смещает мушку в ту или иную сторону от центра прорези.

На Рис. 88 б, в, г. показаны наиболее распространенные соотношения между шириной мушки и прорези:

- соотношение 1:2 берется при стрельбе в обычном темпе по круглым мишеням при благоприятном освещении - для стрелков с острым зрением;

- соотношение 1:3 является наиболее универсальным и применяется при любых видах стрельб;

- соотношение 1:4 следует применять для стрелков, обладающим дальнозоркостью либо несколько утратившим остроту зрения, а также при ведении скоростных стрельб.

Достоинством открытого прицела является возможность быстрой

переустановки прицела на любую дальность стрельбы, а также хороший

обзор и быстрое нахождение цели даже при неблагоприятных условиях

освещения.

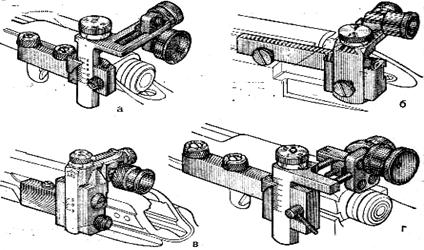

Диоптрические прицельные устройства по сравнению с откры-тыми упрощают и повышают точность прицеливания, но зато ограничи-вают угол обзора и с ними нельзя быстро изменять дальность ведения стрельбы.

Состоят они, как и открытые прицельные приспособления, из:

- прицела;

- мушки с намушником.

Рис. 89. Типы диоптрических винтовочных прицелов

а – “Урал”, б – ТОЗ -12, в – МЦ – 13, г – “Тайфун”

Устройство прицельного приспособления винтовки ТОЗ - 12 было рассмотрено в пункте 1.3.2 данного пособия; устройство других типов – аналогично, за исключением того, что в некоторые прицелы (например, винтовки “Урал - 6”) имеют диоптры не сменные, а с безступенчатой регулировкой прицельного отверстия (в винтовке “Урал - 6” в пределах 1,0 – 1,8 мм).

Мушки в диоптрических прицельных приспособлениях – сменные

и бывают двух типов:

а) прямоугольные (как и в открытых прицелах);

б) кольцевые.

Подбор прямоугольной мушки для диоптрического прицела осуществляется также как и для открытого.

Среди кольцевых мушек различают:

а) “ строгие ”,

б) “ свободные ” кольцевые мушки.

Наружный диаметр мушек берется в пределах: d = 2,4 - 3,8мм.

Рис. 90. ”Строгая” и “Свободная ”кольцевые мушки

“Строгие” - имеют тонкий кольцевой просвет между “яблоком” мишени и границами отверстия мушки - ими пользуются стрелки с острым зрением при стрельбе из положения лежа (реже – с колена) при ровном и мягком освещении.

У “Свободных” мушек этот кольцевой просвет достаточно широк - ими пользуются при пониженной остроте зрения, при стрельбе

из положения стоя, в условиях пониженной видимости.

Заметим, что в яркие солнечные дни, когда мишени ярко освещены, прицеливаться “строгой” мушкой вообще невозможно, а зачастую и “свободная” мушка не обеспечивает необходимой точности прицеливания – следует переходить на прямоугольную мушку либо применять светофильтры или дымчатые стекла.

От диаметра диоптра тарели зависят острота зрения и быстрота различения мишени. Из Табл. 15 видно, что наилучшая точность прицеливания при диоптре 1, 25мм; острота зрения увеличивается с уменьщением, а быстрота различения – с увеличением отверстия диоптра:

Таблица 15

№ п/п	Показатели зрения	Диаметр диоптра, мм
0,75	1,0	1,25	1,5	1,75	2,0
	Острота зрения, диоптрии	0.97	1,30	1,50	1,68	1,76	1,77
	Точность прицеливания, выраженная в поперечнике рассеивания, мм	12,60	8,45	7,58	7,64	7,67	10,03
	Быстрота различения, условные единицы	21,5	15,0	8,18	4,59	3,70	3,09

При пониженной видимости следует подбирать диоптры большего размера, и наоборот.

При переходе к другой изготовке, когда расстояние от глаза до тарели прицела увеличивается, например, при стрельбе из положения стоя, следует увеличить диаметр диоптрийного отверстия с помощью диафрагмы или же путем замены диоптра тарели.

Молодым стрелкам предпочтительнее выбирать большие диоптры, так как у них при прицеливании, особенно из положения стоя, наблюдаются значительные колебания оружия, делающие прицеливание с малыми диоптрами практически невозможным.

Настройка диоптрического прицела осуществляется с помощью регулировочных винтов горизонтальных и вертикальных поправок, которые перед поворачиванием необходимо расстопорить с помощью стопорных винтов, а после регулировки - застопорить.

Рассмотрим порядок выверки диоптрического прицела винтовки ТОЗ – 12.

СТП определяется, как минимум, по 3 – 4 пробоинам при стрельбе из винтовки, закрепленной в прицельном станке (или же при стрельбе лежа с упора) подобранными лучшими патронами одной партии:

2

1 СТП - винтовка наводится в точку прицеливания

на мишени и производится серия выстрелов;

y - определяется СТП;

- с помощью линейки измеряются отклоне-

3 ния СТП от контрольной точки – центра

мишени - по горизонтали x и по вертикали

y (в мм);

- определяются количество щелчков поворо-

x та головок регулировочных винтов по горизон-

Рис. 91. Определение тали и вертикали путем деления величины

СТП и ее отклонений отклонений x, y на размер перемещения СТП

на 1 щелчок барабанчика (здесь: 1, 5 / 3, 0 мм);

- с помощью регулировочных винтов прицела СТП перемещается влево и вниз (по Рис. 91) в контрольную точку;

- проверяется правильность выверки повторной серией выстрелов.

x = 6 мм,

y = 9 мм,

дальность = 25 м (перемещение СТП на 1 щелчок = 1,5 мм).

Тогда:

Кол-во щелчков по горизонтали - 6:1,5 = 4, по вертикали - 9:1,5 = 6

Дата добавления: 2014-12-07
