Декодер

Декодер преобразует ИКМ сигнала в АИМ сигнал, т, е. в отсчеты нужной полярности и амплитуды. Принцип построения нелинейного деко­дера взвешивающего типа с цифровым экспандированием этало­нов поясняется на рис. 3.15. Декодер содержит цифровой регистр ЦР, блок экспандирующей логики ЭЛ, блок выбора и коммутации эталонных токов БКЭ и два генератора эталонных токов положи­тельной ГЭТ] и отрицательной ГЭТ₂ полярностей^

Восьмиразрядная кодовая группа принятого ИКМ сигнала записывается в ЦР, формируясь на его выходах 1...8 в виде па­раллельного 8-разрядного двоичного кода. Первый разряд этой кодовой комбинации определяет полярность включаемого ГЭТ, а 2...8-й разряды — номер сегмента и уровня квантования на харак­теристике экспандирования. В соответствии с принятой кодовой комбинацией включаются соответствующие эталоны, суммарный ток которых определяет величину (амплитуду) декодированного отсчета АИМ сигнала.

Как отмечалось ранее, для уменьшения искажений при деко­дировании используется еще 12-й корректирующий эталон, равный значению 0,5 шага квантования сегмента.

Пример: 11001101

1 разряд 1 определяет полярность, следующий 3 разряд номер сегмента 100 1-128, 0-512, 0-256. Номер сегмента 128. 1101 1- 64, 1-32, 0-16, 1-8. Амплитудные значение сигнала Ic = 128+64+32+8 = 232.

ЦР

ЭЛ

БКЭ

ГЭТ₂

ГЭТ₁

Вых АИМ сигнал

Вх ИКМ

ГО

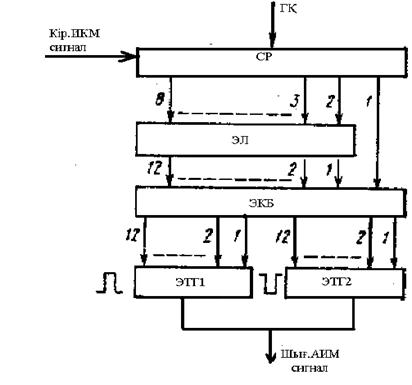

Рисунок 5.. Структурная схема нели­нейного декодера

Контрольные вопросы:

1. Как строится линейный кодер счетного типа?

2. Как строятся линейные кодеры и декодеры взвешивающего типа для оцнополярных и двухполярных сигналов?

3. Поясните принцип построения сегментной характеристики комландирова-ния типа А-87.6/13.

4. Поясните этапы кодирования нелинейного кодера.

5. Как строятся нелинейные кодеры и декодеры?

6. Для чего используется еще 12-й корректирующий эталон

7. -825 код.

8. 01110001 декод.

Тестовые вопросы:
