Расширение возможностей ОУ

Подключение ОУ к однополярному питанию. Для подключения усилителя к однополярному источнику питания создается делитель напряжения на стабилитронах VD1 it VD2 (рис 4 10) К искусствен нон нулевой точке между диодами подключается неинвертирующий вход усилителя Для развязки от постоянной составляющей на вхо­де и выходе включены конденса­торы С1 и С2

Операционный усилитель с большим выходным сигналом. Приведенная на рис 4 11 схема позволяет получить на выходе сигнал с амплитудой до 20 В Это достигается тем, что напряжение питания усилителя управляется выходным сигналом При этом разность напряжений между кон­тактами 4 и 7 остается без изменения (— 25 В) Следует иметь в ви­ду, что с помощью этой схемы нельзя получить большие коэффици­енты усиления. При большом выходном сигнале становится больше напряжение питания интегральной микросхемы, увеличивается на­пряжение между контактами 3, 7 и 2, 4 Это ведет к перенапряже­нию n -р переходов транзисторов, применяемых в микросхеме Для малых коэффициентов усиления напряжение на входах 2 и 3 ме­няется в такт питающему напряжению. При применении в этом устройстве интегральной микросхемы К140УД1Б не следует вывод 4 подключать к общей точке. В противном случае интегральная мик­росхема выйдет из строя.

Рис. 4.10 Рис 4.11 Рис 4.12

Рис. 4.13

Работа усилителя при увеличенных питающих напряжениях. Уси­литель (рис 4.12) позволяет подключить ОУ к источникам питания, напряжения которых превышают максимально допустимые напряже­ния ОУ. Стабилитроны VDJ и VD2 подключаются к источнику пита­ния ±50 В. Относительно средней точки на стабилитронах устанав­ливается напряжение ±13 В. Этим напряжением питается ОУ. По­скольку выходной сигнал усилителя снимается со средней точки, то мгновенные значения этого сигнала синхронно меняют уровни пита­ющих напряжений. Это отслеживание позволяет увеличить амплиту­ду выходного сигнала до 30 В при условии, что усилитель имеет коэффициент усиления, близкий к единице, т. е. R₂/R_l = 1.

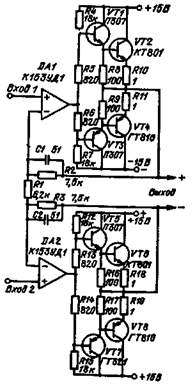

Мощный усилитель Двухполярных сигналов. Усилитель (рис. 4 13) состоит из двух ОУ с мощными транзисторами на выходе. Схема симметричная. Резисторами R4 и R5 устанавливается напряжение 0,3 В для устранения искажений типа «ступеньки» в выходном сиг­нале. Аналогичные функции выполняют резисторы R6, R7, R12 — R15. Нелинейные искажения уменьшаются также за счет ООС в каж­дом ОУ.
