Чувствительные УПЧ

Каскодный резонансный усилитель. В основу усилителя по­ложена интегральная микросхема К224УС1 (рис. 4.86, а). Схема УВЧ приведена на рис. 4.86,6. Потенциометр R1 позволяет изменять коэффициент усиления каскада до 100. Параметры микросхемы позво­ляют создать усилитель на частоты до 100 МГц. Входное сопротив­ление равно 150 Ом.

Усилитель промежуточной частоты звука. Усилитель (рис. 487,6) выполнен на микросхеме К224УС8 (рис. 4.87, а), специ­ально рассчитанной для работы в усилителе промежуточной частоты (УПЧ) звукового сопровождения. На вход схемы подастся сигнал с частотой 6,5 МГц. Микросхема усиливает и одновременно ограничивает сигнал. Полоса пропускания не менее 250 кГц Коэффициент усиления более 100. С помощью потенциометра R1 можо регулиро­вать усиление каскада более чем в 100 раз.

Приемник с прямым преобразованием в диапазоне 80 м. Схема приемника (рис. 4.88) построена на базе двух микросхем cepии К237. Микросхема DAI выполняет функции УВЧ с входным конту­ром L1C2C3 гетеродина, частота настройки которого определяется контуром L2T9C10, и балансного смесителя, нагрузкой которого яв­ляется контур L3, С8, настроенный на промежуточную частоту.

Сигнал промежуточной частоты проходит ФСС и поступает на вход микросхемы DA2, где он детектируется и усиливается. Нагруз­кой является телефон с сопротивлением 200 Ом.

Настройка приемника осуществляется блоком конденсаторов СЗ, С9. Коэффициент усиления по высокой частоте регулируется пе­ременным резистором R2 путем изменения напряжения на коллек­торе транзистора УВЧ. Усиление по промежуточной частоте опреде­ляется резистором R4.

Рис. 4.86

Рис. 4.87

Рис. 4.88

Рис. 4.89

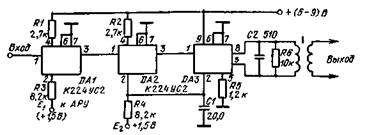

Усилитель промежуточной частоты на микросхемах К224УС2. Усилитель промежуточной частоты на 465 кГц построен на трех мик­росхемах (рис. 4.89). Первые две микросхемы работают в каскадах, выполненных по апериодической схеме. Последний каскад выполнен по схеме резонансного усилителя. Резистор R6 определяет полосу пропускания усилителя. В первом каскаде на вывод 2 микросхемы подводится напряжение АРУ, которое при отсутствии сигнала долж­но быть равно 1,5 В, при этом усиление УПЧ максимально и равно 10³. При использовании в схеме детектора микросхемы К224ЖАГ можно обеспечить изменение выходного сигнала УПЧ на 1 дБ при изменении напряжения на входе более 40 дБ. Входной сигнал УПЧ может меняться в пределах от 10² до 10⁴ мкВ. Резистором R5 уста­навливается эмиттерный ток транзистора последнего каскада.
