Полосовые фильтры






Заграждающий фильтр. Фильтр построен на двойном Т-об­разном мосте, включенном в цепь ОС ОУ (рис. 5.32, а). Централь­ная частота фильтра определяется выражением f0=l/2nRC при С1 = С2=С, СЗ=2С, R1=R2=R, R3=R/2. Желательно иметь следующую точность номиналов элементов: для R — 0,1%, а для С — 1%. Полоса пропускания и амплитуда сигнала регулируются резистором R4. В гл. 1 приведена схема включения ОУ. На рис. 5.32,6 проиллюстрирована возможность изменять пределы регулирования АЧХ фильтра.

Узкополосный селективный фильтр. Селективный фильтр (рис. 5.33, а) имеет центральную частоту, определяемую выраже­нием

Рис. 5.32

Рис. 5.33



Коэффициент передачи фильтра на резонансной частоте K=R1C1/Rs(C1+C2). Добротность фильтра определяется из выра­жения

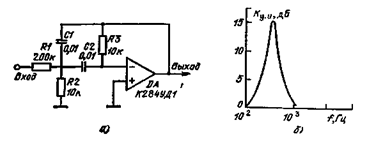

Настройка фильтра достаточно трудоемка. Регулировка доб­ротности осуществляется с помощью резистора R2. Центральная частйта устанавливается одновременной регулировкой R2 и R3, при сохранении их отношения. При выполнении последнего условия ре­гулировка мало влияет на добротность фильтра. На рис. 5.33,6 приведен примерный вид АЧХ фильтра.

Фильтр с регулируемой цент­ральной частотой. Избирательный $ильтр построен на ОУ, в цепи С которого включена RС-цепь (рис. 5.34). С помощью резисто­ра R6 может меняться централь­ная частота фильтра в пределах от 0,5 до 2,5 кГц. Добротность фильтра можно регулировать ре­зистором R3. Она меняется в пре­делах от 10 до 100. Следует учесть, что применение в схеме резистора R2 с номиналом более 30 кОм нарушает устойчивость схемы. При перестройке центральной частоты фильтра добротность и коэффициент передачи не меняются. Пропорциональное изменение емкостей конденсаторов С1 — СЗ позволяет изменить частоту на­стройки фильтра в широких пределах от 10 Гц до 100 кГц. В ОУ корректирующий конденсатор емкостью 100 пФ включен между вы­водами 1 и 12.

Рис. 5.34 Рис. 5.35



Обратный Т-образный мост. При выборе номиналов элементов активного фильтра с двойным Т-образным мостом (рис. 5.35,6) можно руководствоваться описанием элементов эквивалентной схе­мы фильтра на рис. 5.35, а. Комплексные сопротивления плеч моста могут быть записаны Z1=2R+jwRC' и 22= 1/R'w2C2 — j2/wC, где w = 2пf — резонансная частота. В первом случае половина моста эквивалентна индуктивности L9 = RC' при Rb = 2R, а во втором — емкости Сэ = С/2 при Rc = — 1/R'w2С2. Добротность фильтра опре­деляется выражением Q = wL3/RL — | Rc|. Если Rc будет больше RL, фильтр превращается в генератор. Изображенный на рис. 5.35,6 фильтр имеет резонансную частоту 1 кГц, добротность 9.

Рис. 5.36

Рис. 5.37

Управляемый полосовой фильтр. Фильтр (рис. 5.36, а) поз­воляет получить на центральной частоте коэффициент передачи, близкий к нулю. Резистором R4 устанавливается нулевой фазовый сдвиг на центральной частоте. Центральная частота определяется по формуле f0 = З-2/2пRС при R2=R3=R и С1 = С2 = СЗ=С, R4 = R/12. Сопротивление нагрузки фильтра должно быть значи­тельно больше сопротивления резистора R2 (R3). При этом уменьшается падение напряжения на резисторах R2 (R3) и возникает не­которая асимметрия АЧХ. Для центральной частоты f0 = 55 кГц R2 = R3=10 кОм, С1 = С2 = СЗ = 5 НФ, R4 = 820 Ом. На рис. 5.36, б показана форма передаточной характеристики фильтра. Октавный фильтр. Основные параметры фильтра на ОУ (рис. 5.37, а) определяются по формулам

где fо — централь­ная частота. Сопротивление резистора $3 должно учитывать внут­реннее сопротивление источника сигнала. Оно не должно быть больше 10 кОм. На рис. 5.35,6 приведен вид ряда АЧХ звеньев фильтра.
