МНОГОЗВЕННЫЕ ГЕНЕРАТОРЫ





Доверь свою работу кандидату наук!
1500+ квалифицированных специалистов готовы вам помочь



Генератор с двойным мостом. Генератор (рис. 9.25) по­строен на двойном Т-образном мосте, включенном в цепь ООС. На частоте режекции моста возникают колебания. На этой частоте эквивалентное сопротивление моста стремится к бесконечности. Ча­стота выходного сигнала определяется по формуле f=l/2пRC при R=R4=R5; С=С1 = С2; R6= =R/2; C3=C/2. Генератор мо­жет работать на частотах до 100 кГц. Коэффициент гармоник менее 5%.

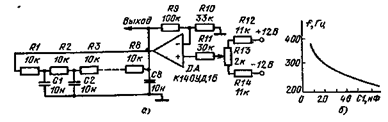

Генератор с высокочастотной линией. Фазосдвигающая цепоч­ка генератора (рис. 9.26, а) со­стоит из нескольких uRC-звеньев. В схеме возникают гармонические колебания, частота которых зави­сит от числа и характеристиче­ского сопротивления RС-звеньев. Эта зависимость приведена на рис. 9.26,6. Если коэффициент усиления ОУ большой, то форма сигнала имеет нелинейные искажения. С помощью резистора R13 можно изменять коэффициент усиления ОУ и добиться практически гармонической формы выходного сиг­нала Уменьшение нелинейных искажений сигнала можно получить также изменением рабочей точки ОУ с помощью резистора R16 Сов­местная подстройка этих потенциометров позволяет уменьшито коэффициент гармоник до 1% Если снимать сигналы с резисторов RlR11, то можно получить выходной сигнал с фиксированным фазовым сдвигом от 0 до я с дискретностью п/10.

Рис. 9.25 Рис. 9 26



Генератор с низкочастотной линией. В основу генератора (рис 927, а) положена длинная- фазосдвигаюшая цепь Колебания в схеме возникают за счет большого коэффициента усиления ОУ На выходе ОУ формируется сигнал прямоугольной формы По мере продвижения сигнала по RC цепям форма его меняется Если на конденсаторе С1 он имеет форму, трапеции, в последующих цепях треугольную, то на оконечных — гармоническую форму Высшие спектральные составляющие прямоугольного сигнала отфильтровы ваются Степень ослабления этих гармонических составляющих за­висит от количества RC звеньев На выходе схемы присутствует гармонический сигнал, амплитуда которого практически не меняет­ся при изменении емкости конденсатора С1, определяющего частоту сигнала (см график рис 9 27, б)



Управляемый генератор на интегральной микросхеме К226УС4Б. Фазосдвигающая цепочка генератора (рис 9 28) состоит из конден­саторов С4 и С5 и сопротивлений полевых транзисторов VT1 и VT2 Частота генерации Определяется выражением w = (U0 — U3 )/RTCU0, где Rr — сопротивление полевого транзистора при напряжении на затворе, равном нулю, U0 — напряжение отсечки полевого транзи­стора; U3 — управляющее напряжение в затворе. Эта формула справедлива при условии, что характеристики полевых транзисто­ров близки друг другу. Для уменьшения нелинейных искажений ге­нерируемых колебаний применяется ОС, осуществляемая через рези­сторы R3 — R6, которая выравнивает зависимость сопротивления полевого транзистора от напряжения в затворе Кроме того в схе­му введена еще одна цепь ООС, влияющая на форму колебаний. Эта связь выполнена на терморезисторе R8.

Рис. 9.27

Рис. 9.28 Рис. 9.29



С помощью полевых транзисторов можно перестраивать часто­ту генератора почти в 100 раз. Однако на краях диапазона наблю­дается значительное искажение формы колебаний.

Двухтактный генератор. Генератор (рис. 9 29) собран по двух­тактной схеме В коллекторы транзисторов включен колебательный контур. При заданной индуктивности частота выходного сигнала может меняться дискретно подключением конденсаторов. Резистор R1 позволяет точно настраиваться на фиксированные частоты Об­ратная связь осуществляется через резисторы R2 и R3. Амплитуду выходного сигнала можно регулировать с помощью резистора R8 Для установки частоты генератора с помощью С1, С2 можно поль­зоваться данными, приведенными в табл. 9.1.
