Конструкции пылеугольных горелок

Горелочные устройства и их размещение

В пылеугольных котлах средней производительности применяются круглые турбулентные горелки ТКЗ-ЦКТИ и ОРГРЭС.

Турбулентные пылеугольные горелки типа ТКЗ-ЦКТИ (рисунок 2.6) предназначены для сжигания всех видов углей, кроме антрацитов и тощих углей. Каждая горелка состоит из улитки первичного 1 и улитки вторичного воздуха 3 и трех концентрично расположенных труб, которые образуют два канала для прохода первичного и вторичного воздуха. Внутренняя и средняя трубы на выходном участке снабжены цилиндрическими насадками 5. Насадки изготавливаются из чугуна или из специально обработанной стали. Во внутренней трубе помещается мазутная форсунка, служащая для растопки котлоагрегата, а также для подсвечивания основного факела. Закрученные потоки воздуха и пыли при выходе из горелки в топку раскрываются под действием центробежных сил, вследствие чего в области выхода создается разряжение и приток горячих топочных газов к корню факела, способствующих воспламенению аэросмеси.

Рисунок 2.6 – Пылеугольная турбулентная горелка (левая) ТКЗ-ЦКТИ:

1 – улитка первичного воздуха; 2 – кольцевой канал первичного воздуха; 3 – улитка вторичного воздуха; 4 – кольцевой канал вторичного воздуха; 5 – внутренний наконечник трубы; 6 – наконечник трубы аэросмеси; 7 – внутренняя труба; 8 – заслонка; 9 – валик; 10 – стяжка; 11 – механизм поворота заслонки; 12 – плита.

Горелки бывают как правого, так и левого вращения, смотря по направлению закручивания потоков вторичного воздуха.

Круглая турбулентная горелка ОРГРЭС для сжигания всех видов энергетических углей показана на рисунке 2.7. В этой горелке аэросмесь подается аксиально без закручивания и раскрытия потока достигается с помощью специального конуса, который может перемещаться маховиком, регулируя при этом сечение по первичному воздуху. Угол раскрытия рассекателя (90 или 120^о) выбирается в зависимости от сорта сжигаемого топлива. Для зажигания аэропыли применяют нефтяные форсунки, устанавливаемые на улитке вторичного воздуха. Эти горелки имеют меньшее сопротивление по первичному воздуху, чем турбулентные горелки ТКЗ-ЦКТИ.

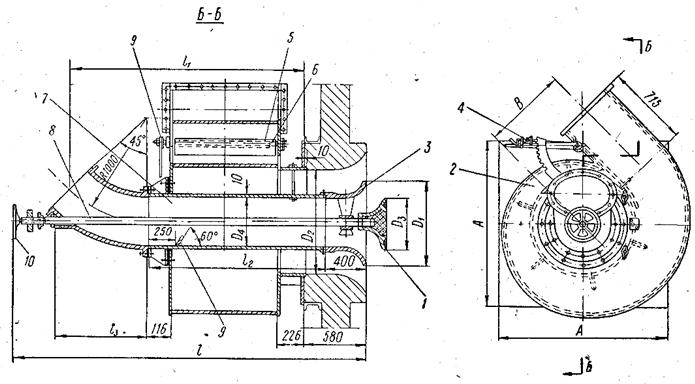

Рисунок 2.7 – Пылеугольная турбулентная горелка ОРГРЭС:

1 – конус горелки; 2 – улитка вторичного воздуха; 3 – раструбы; 4 – механизм поворота заслонки; 5 - конус горелки; 6 – валик; 7 – труба аэросмеси; 8 – вал; 9 – выравнивающие листы; 10 – маховик.
