Лек 16 машины для транспортирования бетонных смесей и растворов




Гравитационные смесители

ЛЕКЦИЯ 15) МАШИНЫ ДЛЯ ПРИГОТОВЛЕНИЯ БЕТОННЫХ СМЕСЕЙ И РАСТВОРА



Рис. 15.1 - Определение удобоукладываемости бетонной смеси по осадке конуса: 1 — первоначальный конус, 2 — конус после осадки; 3 — осадка конуса



Рис. 15.2 - Схема определения жесткости бетонной смеси:

а — прибор в исходном состоянии; б—после окончания вибрирования;



Рис.15.3 – Передвижной гравитационный смеситель



Рис.15.4 – Смеситель принудительного действия.

Рис. 15.5 – Турбулентный смеситель. Рис.15.6 – Смеситель непрерывного действия.

в
б

а

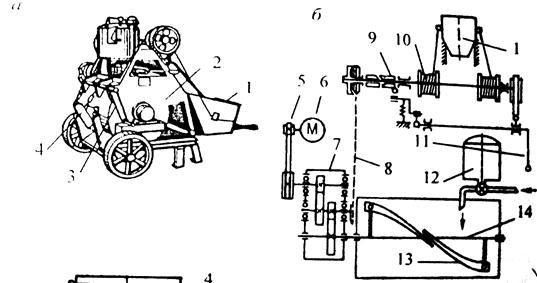

Рис.15.7 - Роторный бетоносмеситель: а – принципиальная схема, б – кинематическая схема, в – внешний вид (без загрузочного оборудования).



б)
а)



а)

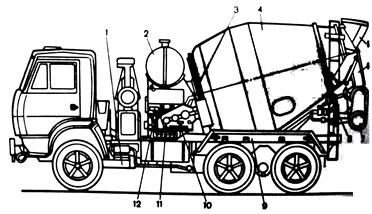

Рис. 1.1 – Автобетоносмеситель: а - общий вид, б - кинематическая схема автобетоносмесителя

  Рис.1.2 – Авторастворовоз

б)

Рис.1.3 – Автобетоновоз

в)
б)
а)

Рис.1.4 – Автобетононасос: а – устройство, б – внешний вид, в - схема очистки трубопровода от бетона

б)
а)

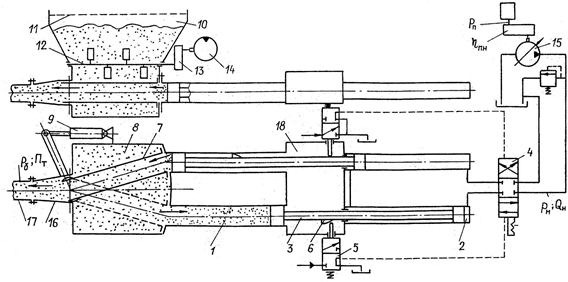

Рис 1.5 – Прицепной поршневой бетононасос.

Рис.1.6 - Пневмнагнетательная установка для бетонных смесей и раствора



МАШИНЫ ДЛЯ ЗЕМЛЯНЫХ РАБОТ

(лекция №7)

СТРОИТЕЛЬНЫЕ ЭКСКАВАТОРЫ



Таблица 7.1 - Размерные группы одноковшовых экскаваторов



Рис.7.1 - Схема индексации одноковшовых экскаваторов Одноковшовые экскаваторы с механическим приводом Рис.7.2 Рабочее оборудование строительных экскаваторов с механическим приводом: а - прямая лопата; б – обратная лопата; в – драглайн; г – крановое оборудование; д - грейфер

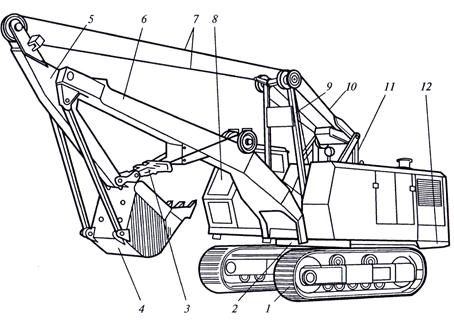

Рис.7.3 – Гусеничный строительный экскаватор ЭО-4112 с механическим приводом



Рис.7.4 - Кинематическая схема экскаватора ЭО-4112А   Таблица 7.2 - Параметры экскаватора ЭО-4112А
параметры Значения
Вместимость ковша, м3 0,65-0,8
Макс. глубина копания, м траншей котлованов   5,8 4,64
Высота выгрузки, м 5,3
Продолжительность рабочего цикла, с   18,1
Масса конструктивная, т 23,55





Рис. 7.5 Грейфер: а – канатный, б – гидравлический



Одноковшовые экскаваторы с гидравлическим приводом

а
б

в

г



д


Рис.7.6 Рабочее оборудование экскаваторов с гидроприводом: а – прямая лопата; б – обратная лопата; в –грейфер, г - погрузчик, д – гидромолот (стр 194 Добронравов)



Рис.7.7 – Одноковшовый гидравлический полноповоротный экскаватор



Рис7.8 – Типовая гидравлическая схема полноповоротных экскаваторов 4-ой размерной группы.



Рис.7.9 – Колесный экскаватор-погрузчик ПК-301 (Мурманский машинстроительный завод): а – внешний вид, б – кинематическая схема.



Таблица 7.3 - Параметры экскаватора-погрузчика ПК-301

параметры Значения
Мощность двигателя (дизель Д-245), кВт 77,2
Масса, т 11,5
Габариты, м 6,35х2,45х3,6
Транспортная скорость, км/ч 30,3
Экскаватор
Вместимость ковша, м3 0,5
Макс. глубина копания, м 4,5
Высота выгрузки, м 3,4
Погрузчик
Грузоподъемность, т
Вместимость ковша, м3 1,5
Макс. высота разгрузки, м 2,7



а

Рис. 7.10 – Неполноповоротный гидравлический экскаватор: а – общий вид; б, в – схемы поворотных механизмов

Многоковшовые траншейные экскаваторы

Рис. 7.11 – схема цепного траншейного экскаватора





Табл. 7.4 – Хар-ка цепного экскаватора ЭТЦ-252М

параметры Значения
Базовый трактор ТТ-4М
Мощность двигателя, кВт
Макс. глубина траншеи, м ширина по дну 2,5-3,5 0,8-1
Рабочая скорость машины, м/ч 5-150
Масса, т 19,5
Габариты в транспорт. положен, м 10,2х3,45х3,5





Рис.7.12 – Кинематическая схема цепного экскаватора ЭТЦ -252М

Рис.7.13 – Схема роторного экскаватора



Табл. 7.5 – Хар-ка роторных экскаваторов ЭТР-223А, 224А

параметры Значения
Базовый машина Т-10М
Мощность двигателя, кВт
Макс. глубина траншеи, м ширина по дну, м 2,2 1,5; 0,85
Рабочая скорость машины, м/ч 10-300
Масса, т 33,5; 31,6
Габариты в транспорт. положен, м 11,5х3,2х4,4



Рис.7.14 – Кинематическая схема роторных экскаваторов ЭТР-223А, ЭТР-224А



Многоковшовые траншейные экскаваторы

Цепной экскаватор

Цепь с ковшами
Рама рабочего оборудования
Тягач
Конвейер поперечный
