Специальные УЗЛЫ

Лекция № 4) УЗЛЫ И ДЕТАЛИ ТРАНСМИССИЙ

Рис. 1. Валы и оси: а – ось; б-г – валы (прямой, коленчатый, гибкий)	Рис. 2. Элементы валов и осей: а-б цапфа (шип, шейка); в - пята Рис. 4. Подшипники скольжения: а – неразъемные; б - разъемные
Рис. 3. Подшипники качения: а, д – радиальные однорядные; б, е – радиально-упорные; г – радиальные двухрядные шариковые; ж – радиальные двухрядные роликовые; з – многорядные роликовые
Рис. 5. Неуправляемые муфты: а, б – жесткие неразъемные; в - фланцевые разъемные; г – компенсирующие зубчатые; ж - цепная; д, е – кулачково-дисковые; з, и - шарнирные
Рис. 6. Упругие муфты: а – втулочно-пальцевая; б – с резиновой звездочкой; в – с упругой оболочкой	Рис. 7. Сцепные муфты: а – кулачковая; б-г – фрикционные (дисковые, конусные, колодочные);

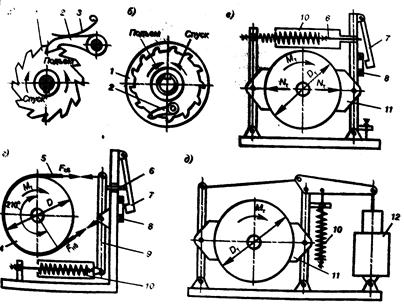

Рис. 8. Остановы и тормоза: а, б – храповые остановы; в, д – колодочные тормоза; г - ленточные тормоза

Рис. 9. Силовые полиспасты: а – одинарные; б – сдвоенные

Рис 10. Канатные схемы с полиспастами обратного действия (мультипликаторы)
