Безкопровое погружение

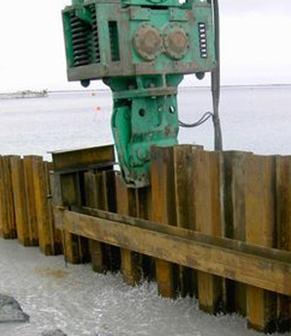

ВИБРОПОГРУЖАТЕЛИ И ВИБРОМОЛОТЫ

КОПРОВОЕ ОБОРУДОВАНИЕ

Рис. 11.5 – Копер на рельсовом ходу

Рис 11.6 – Копровое оборудование на базе гусеничного трактора

Рис.11.7 – Гидравлический копер

Копровое оборудование на базе гусеничного трактора

(Лекций № 11 продолжение) МАШИНЫ ДЛЯ СВАЙНЫХ РАБОТ

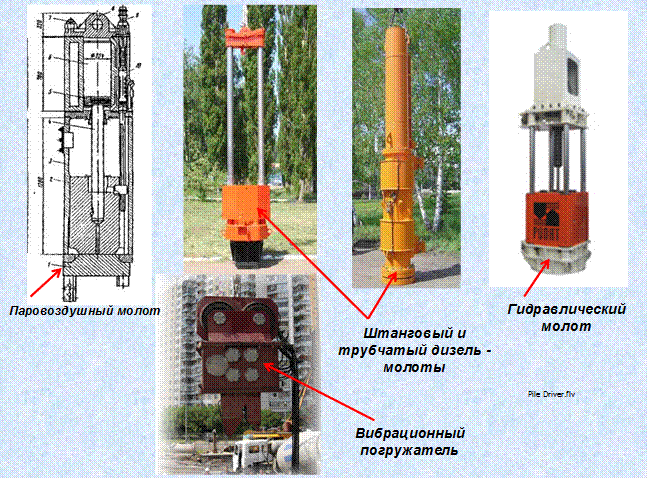

СВАЙНЫЕ МОЛОТЫ

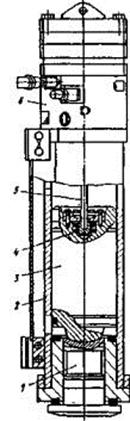

Рис.11.8 – Паровоздушный молот

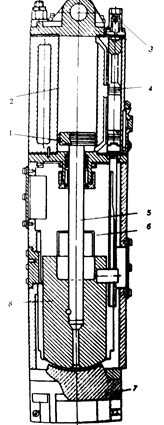

Рис.11.9 – Штанговый дизель молот

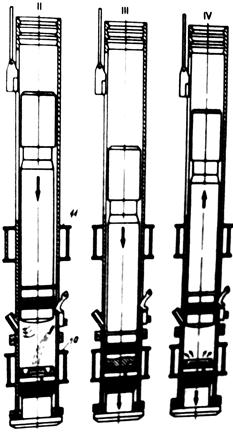

Рис.11.10Трубчатый дизель-молот (рабоч.цикл)

Рис.11.11 – Гидромолот двойного действия

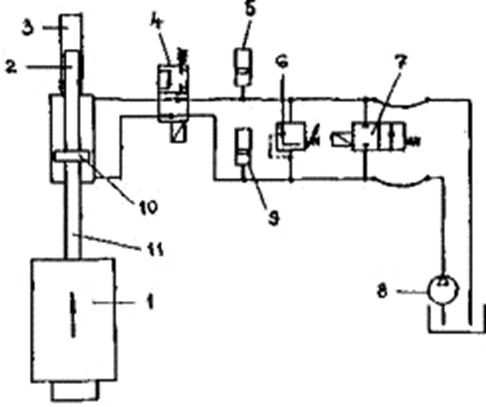

Рис.11.12 - Принципиальная схема управления гидромолотом:

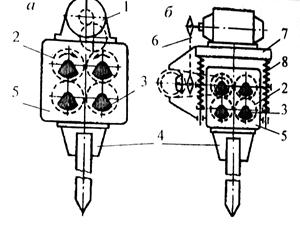

Рис.11.13 – Схемы вибропогружателей: а – низкочастотный, б – высокочастотный.

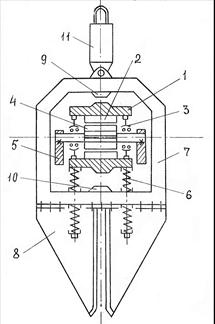

Рис.11.14 – Схема вибромолота

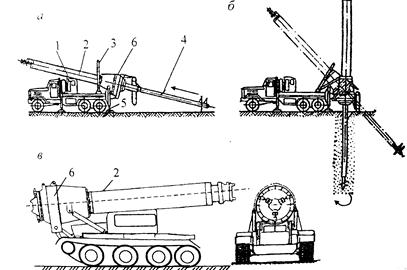

Рис.11.15 – Безкопровое погружение пирамидальных свай: а – подготовка скважины, б – подъем вибропогружателя со сваей, в – установка сваи

Рис.11.16 – Безкопровое погружение призматических свай

ПОГРУЖЕНИЕ СВАЙ ЗАВИНЧИВАНИЕМ

Рис.11.17–Сваезавинчивающие агрегаты: а - на пневмоколесном ходу, б – на гусеничном ходу.

Рис.11.18 – Виды завинчиваемых свай: а – универсальная, б – для вечномерзлых грунтов, в – для скальных грунтов, г – для слабонесущих грунтов
