Описание сборки схемы




МЕТОГДИЧЕСКИЕ УКАЗАНИЯ К ПРОВЕДЕНИЮ ЛАБОРАТОРНЫХ РАБОТ



Для облегчения проведения лабораторных работ студентами в данном пункте в качестве примера рассматривается схема пуска асинхронного электродвигателя с короткозамкнутым ротором.

Рекомендуется ознакомиться с данным пунктом методических указаний перед проведением лабораторных работ.

Для пуска асинхронного электродвигателя необходимо подать на статор трехфазное напряжение 3x380В. Для уменьшения пускового тока в обмотку статора вводится трехфазное регулируемое сопротивление, которое выводится последовательно из положения «∞» в положение «0».

Схема, собираемая на стенде, приведена на рис. 1.

Подача напряжения на лабораторный стенд осуществляется включением автоматического выключателя QF1 модуля питания стенда.

Подача напряжения 3x380В осуществляется автоматическим выключателем QF2 модуля питания (клеммы А,В,С).

Рис. 1. Помодульная электрическая схема



Асинхронный электродвигатель, подключенный к силовому модулю, имеет выводы обмоток статора на лицевой панели силового модуля. Сам электродвигатель обозначен соответственно на лицевой панели модуля.

В статорную цепь включены добавочные сопротивления модуля добавочных сопротивлений №1.

Для контроля тока и напряжения включены амперметр и вольтметр переменного тока модуля измерительного.

В целях улучшения наглядности набора схем в лабораторных работах представлены не помодульные электрические схемы, а упрощенные электрические схемы. Вариант такой схемы рассматривается на рис. 2.

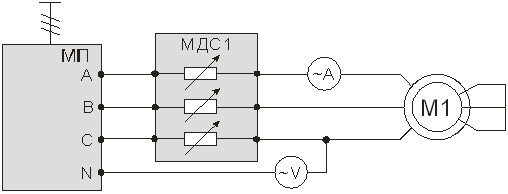

Рис. 2. Упрощенная электрическая схема



На данной схеме модуль питания стенда не показывается, так как с лицевой панели МПС не выполняется никаких соединений.

Хотя выводы обмоток статора и ротора асинхронного двигателя, также выводы обмоток якоря и возбуждения двигателя постоянного тока входят в состав силового модуля, однако на схеме (Рис. 2.), двигатель показан отдельным элементом. Это сделано для того, чтобы не загромождать рисунок. Измерительные приборы модуля измерительного также показаны отдельными элементами.
