Внимание! Не переводить SA1 в положение «0»






Таблица 1

UЯ, В
IЯ, А
IС, А



После проведения опыта установить все переключатели модулей в исходное положение.



2. Характеристика холостого хода ГПТ независимого возбуждения



Эта характеристика представляет собой зависимостьЕЯ=f(iВ) IЯ=0, n=const.

Схема для снятия характеристики холостого хода ГПТ независимого возбуждения представлена на рис. 2.

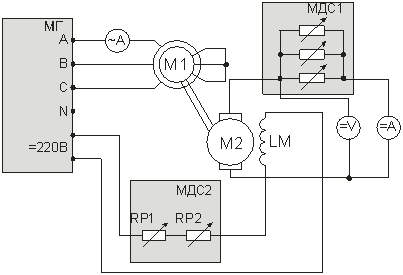

Рис. 2. Схема для снятия характеристик ГПТ независимого возбуждения



В качестве приводного двигателя выступает асинхронный электродвигатель с короткозамкнутым ротором М1, запитываемый трехфазным напряжением 3x380 В.

Обмотка возбуждения машины постоянного тока включается через последовательно соединенные сопротивления RP1 и RP2 модуля МДС2 к «=220» модуля МП В якорную цепь двигателя постоянного тока вводится сопротивления модуля МДС1.

При выключенных автоматах QF1, QF2 установить все модули в начальное состояние:

– переключатель SA1 модуля МДС1 установить в положение «∞».

– переключатель SA1 модуля МДС1 установить в положение «∞»;

– переключатель SA2 модуля МДС2 установить в положение «0».



Опыт проводится в следующей последовательности:

– включить автоматы QF1 и QF2 модулей МПС и МП. Генератор постоянного тока приводится во вращение и при iВ=0 измеряют напряжение от потока остаточной индукции. Данные занести в табл. 2;

– переключатель SA1 модуля МДС2 вывести в положение «0»;

– переключателем SA2 модуля МДС2 изменять ток возбуждения.

Данные опыта занести в табл. 2.



Таблица 2

iВ, А
UЯ, В



После проведения опыта установить все переключатели модулей в исходное положение, отключить автоматы QF2, QF1.



Расчетные данные.



Ток возбуждения генератора, А

.

По данным опыта построить характеристику холостого хода и определить степень насыщения магнитной цепи ГПТ при номинальной ЭДС:

ЕЯН = UН + IЯН∙rЯ,

где UН – номинальное напряжение;

rЯ – сопротивление цепи якоря (Приложение Б).



Коэффициент насыщения Кμ определяется отношением отрезков АС к АВ (рис. 3),

Кμ = ;




где АС – МДС всей магнитной цепи,

АВ – МДС воздушного зазора.

Рис. 3. Характеристика холостого хода ГПТНВ



При Кμ < 1,2 магнитная цепь слабо насыщена, при Кμ=1,2…1,35 – умеренно насыщена и при Кμ > 1,35 – сильно насыщена.



3. Характеристика короткого замыкания ГПТ независимого возбуждения



Эта характеристика представляет собой зависимость IЯ = f(iВ) при UЯ = 0 и n = const и снимается при замыкании выходных зажимов цепи якоря генератора накоротко.



Установить модули в исходное состояние:

– переключатель SA1 модуля МДС1 установить в положение «∞».

– переключатель SA1 модуля МДС1 установить в положение «∞»;

– переключатель SA2 модуля МДС2 установить в положение «1100».



Опыт проводится в следующей последовательности:

– включить автоматы QF1 и QF2 модулей МПС и МП соответственно, запустится приводной двигатель;

– при iВ = 0 снять значение IЯ (из-за наличия остаточного магнитного потока ток якоря может быть отличен от нуля), данную точку занести в табл. 3;

– переключателями SA1 и SA2 модуля МДС2 увеличивать ток возбуждения до тех пор, пока IЯ = IН.

Данные занести в табл. 3.



Таблица 3

iВ, А
IЯ, А



После проведения опыта установить все переключатели модулей в исходное положение, отключить автоматы QF2, QF1.



4. Внешняя характеристика ГПТ независимого возбуждения



Эта характеристика UЯ = f(IЯ) снимается на понижение напряжения при постоянном токе возбуждения iВ = const.



Чтобы сравнить внешние характеристики ГПТ параллельного и независимого возбуждения нужно, чтобы они выходили из одной точки, т.е. при IЯ = 0напряжение UЯ были одинаковыми.

Установить модули в исходное состояние:

– переключатель SA1 модуля МДС1 установить в положение «∞».

– переключатель SA1 модуля МДС1 установить в положение «∞»;

– переключатель SA2 модуля МДС2 установить в положение «1100».



Опыт проводится в следующей последовательности:

– включить автоматические выключатели QF1 и QF2 модулей МПС и МП соответственно;

– переключателями SA1 и SA2 модуля МДС2 установить такой ток возбуждения, при котором UЯ было бы равно напряжению генератора параллельного возбуждения при IЯ = 0(табл. 1) и этот ток возбуждения поддерживать постоянным.

– изменяя переключателем SA1 модуля МДС1 сопротивление увеличивать ток нагрузки или ток генератора до IЯ = 1,3А.
