ЭЭГ человека

Электроэнцефалография (ЭЭГ) - метод исследования головного мозга, основанный на регистрации его суммарных электрических потенциалов. С помощью этого метода можно определять локализацию органических поражений мозга, а также, что более существенно, оценивать его функциональную активность.

В стволе мозга и в передних отделах лимбической системы имеются ядра, активация которых приводит к изменению уровня функциональной активности практически всего мозга. Эти образования подразделяются навосходящие активирующие системы, расположенные на уровне ретикулярной формации среднего мозга и в преоптических ядрах переднего мозга, и подавляющие, тормозящие, сомногенные системы, расположенные главным образом в продолговатом мозге, нижних отделах моста и неспецифических таламических ядрах. Активирующие ретикулокортикальные и лимбикокортикальные системы вызывают повышение уровня функциональной активности мозга, при активации сомногенных ретикулокортикальных и таламокортикальных систем уровень бодрствования снижается вплоть до засыпания.

Возбуждение активирующих ретикулокортикальных систем приводит к возникновению на ЭЭГ десинхронизации, выражающейся появлением высокочастотной, нерегулярной, низкоамплитудной активности. При снижении активности мозга сокращается афферентный приток. Отдельные нейроны функционально объединяются при этом в огромные популяции с синхронизированной активностью, которая отражается на ЭЭГ медленными, регулярными, высокоамплитудными колебаниями. Распространение возбуждения в мозге, изменение потенциалов на мембранах нейронов создают неоднородное в пространстве и изменяющееся во времени электрическое поле. В связи с этим, между двумя точками мозга, а также между мозгом и удаленными от него тканями организма возникает разность потенциалов, которая и регистрируется с помощью метода электроэнцефалографии. При экспериментах на животных регистрируется электроэнцефалограмма коры и подкорковых структур. В клинических исследованиях ЭЭГ отводится, с помощью электродов, расположенных на интактных покровах головы человека и в некоторых экстракраниальных точках.

Рис. 2. Схема восходящих систем регуляции уровня активности мозга. D₁ и D₂ -десинхронизирующие активирующие системы переднего мозга и среднего мозга, S₁ и S₂ - синхронизирующие тормозящие системы продолговатого мозга и моста и неспецифических ядер промежуточного мозга.

Отведение ЭЭГ может быть монополярным, при котором активный электрод располагается над определённым участком мозга, а пассивный (референтный) - на мочке уха, подбородке или на носу. При биполярном отведении регистрируется изменение разности потенциалов между электродами, расположенными над мозгом.

Разность потенциалов между электродами на интактных покровах головы не превышает 100 - 150 мкВ, поэтому отводимые сигналы усиливаются, затем отфильтровываются от различных помех и регистрируются на чернилопишущем устройстве. В цифровых электроэнцефалографах ЭЭГ записывается на магнитном носителе или лазерном компакт-диске с одновременным выводом на экран.

При записи ЭЭГ используют два основных метода: биполярный и монополярный. В первом случае оба электрода помещаются в электрически активные точки скальпа, во втором один из электродов располагается в точке, которая условно считается электрически нейтральной (мочка уха, переносица). При биполярной записи регистрируется ЭЭГ, представляющая результат взаимодействия двух электрически активных точек (например, лобного и затылочного отведений), при монополярной записи — активность какого-то одного отведения относительно электрически нейтральной точки (например, лобного или затылочного отведения относительно мочки уха). Выбор того или иного варианта записи зависит от целей исследования. В исследовательской практике шире используется монополярный вариант регистрации, поскольку он позволяет изучать изолированный вклад той или иной зоны мозга в изучаемый процесс.

Международная федерация обществ электроэнцефалографии приняла так называемую систему "10-20", позволяющую точно указывать расположение электродов. В соответствии с этой системой у каждого испытуемого точно измеряют расстояние между серединой переносицы (назионом) и твердым костным бугорком на затылке (инионом), а также между левой и правой ушными ямками. Возможные точки расположения электродов разделены интервалами, составляющими 10% или 20% этих расстояний на черепе. При этом для удобства регистрации весь череп разбит на области, обозначенные буквами и цифрами (четные – правое полушарие, нечетные – левое). Количество электродов, задействованных в эксперименте, может варьироваться в каждом конкретном случае.

Буквенные индексы означают:

О - затылочное отведение;

Р - теменное отведение,

С - центральное отведение;

F - лобное отведение;

Т - височное отведение;

Та - переднее височное отведение;

Тр -заднее височное отведение; d - правое полушарие мозга;

s - левое полушарие.

Рис 3. Международная схема расположения электродов 10-20.

Каждый электрод подключен к усилителю. Для записи ЭЭГ может использоваться или бумажная лента или сигнал может преобразовываться с помощью АЦП и записываться в файл на компьютере. Наиболее распространена запись с частотой дискретизации 250 Гц.

Основными характеристиками ЭЭГ являются частота и амплитуда: Частота определяется количеством колебаний в секунду и выражается в герцах (Гц). Амплитуда измеряется от пика предшествующей волны до пика последующей волны в противоположной фазе и выражается в микровольтах (мкВ). Для пересчёта используется калибровочный сигнал. В соответствии с международным стандартом отклонение пера на 7 мм соответствует 50 мкВ.

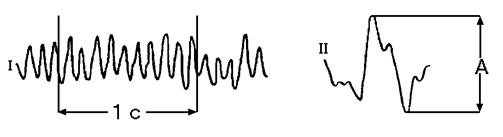

Рис 4. Измерение частоты (I) и амплитуды (II) на ЭЭГ.

Определённый тип электрической активности, соответствующий тому или иному состоянию мозга, соответствует понятию «ритм». Для взрослого бодрствующего человека наиболее характерны α- (альфа) и β- (бета) ритмы.

Основные ритмы ЭЭГ (или классические диапазоны ЭЭГ).
