Или 1». «0 или более», «1», «1 или более», “p : q” ( диапазон )}
Пара значений связей, принадлежащих одному и тому же отношению, определяет тип этого отношения. Практика показала, что для большинства приложений достаточно использовать следующие типы отношений: - 1*1 (один-к-одному). Отношения данного типа используются, как правило, на верхних уровнях иерархии модели данных, а на нижних уровнях встречаются сравнительно редко. - 1*n (один-к-многим). Отношения данного типа являются наиболее часто используемыми. - n*m (многие-к-многим). Отношения данного типа обычно используются на ранних этапах проектирования с целью прояснения ситуации. В дальнейшем каждое из таких отношений должно быть преобразовано в комбинацию отношений типов 1 и 2 (возможно, с добавлением вспомогательных сущностей и с введением новых отношений). На рисунке 3.12 приведен пример диаграммы «сущность–связь», моделирующей отношения между сущностями, содержащимися в хранилищах системы управления лифтом, в нотации Чена.
Каждая сущность обладает одним или несколькими атрибутами, которые однозначно идентифицируют каждый экземпляр сущности. При этом любой атрибут может быть определен как ключевой. Детализация сущности осуществляется с использованием диаграммы атрибутов, которая раскрывает характеристики (атрибуты) сущности. Диаграмма атрибутов состоит из детализируемой сущности, соответствующих атрибутов и доменов, описывающих области значений атрибутов. Пример диаграммы атрибутов, приведен на рис. 3.13. На диаграмме каждый атрибут представляется в виде связи между сущностью и соответствующим доменом, являющимся графическим представлением множества возможных значений атрибута. Все атрибутные связи имеют значения на своем окончании. Для идентификации ключевого атрибута используется подчеркивание имени атрибута.

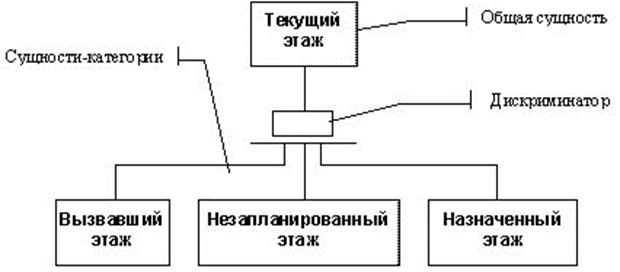

Сущность может быть разделена и представлена в виде двух или более сущностей-категорий, имеющих общие атрибуты и/или отношения. Эти атрибуты определяются однажды на верхнем уровне для разделяемой сущности (общей сущности) и наследуются на нижнем. Сущности-категории должны иметь и свои собственные атрибуты и/или отношения, а также, в свою очередь, могут быть декомпозированы своими сущностями-категориями на следующем уровне. На промежуточных уровнях декомпозиции одна и та же сущность может быть как общей сущностью, так и сущностью-категорией. Для демонстрации декомпозиции сущности на категории используется диаграмма категоризации. Такая диаграмма содержит общую сущность, две и более сущности-категории и специальный узел-дискриминатор, который описывает способы декомпозиции сущностей (см. рис. 3.14).
Существуют 4 возможных типа дискриминатора: - Е/М (exclusive/mandatory) – полное и обязательное вхождение – сущность должна быть одной и только одной из категорий декомпозиции. - Е/0 (exclusive/optional) – полное и необязательное вхождение – сущность может быть одной и только одной из категорий декомпозиции. - VM (inclusive/mandatory) – неполное и обязательное вхождение –сущность должна быть по крайней мере одной из категорий декомпозиции. - I/O (inclusive/optional) – неполное и необязательное вхождение – сущность может быть, по крайней мере, одной из категорий декомпозиции.
Нотация Баркера Дальнейшее развитие диаграммы «сущность-связь» получили в работах Баркера, предложившего оригинальную нотацию (см. рис. 3.15), которая позволила интегрировать средства описания моделей Чена.
В нотации Баркера используется только один тип диаграмм: собственно ERD-диаграммы. Сущность на ERD-диаграмме представляется прямоугольником любого размера, содержащим внутри себя имя сущности, список имен атрибутов (возможно, неполный) и указатели ключевых атрибутов (знак «#» перед именем атрибута). Понятия категории и общей сущности Чена заменяются Баркером на эквивалентные понятия подтипа и супертипа соответственно. Атрибуты сущностей могут быть обязательными и необязательными. Кроме того, атрибуты могут быть описательными (дескрипторами сущности) или входить в состав первичного ключа (уникального идентификатора сущности). Сущность, как правило, может быть полностью идентифицирована своим первичным ключом. Однако, могут быть случаи, когда в идентификации данной сущности участвуют также атрибуты другой сущности-родителя. Кроме первичных ключей могут использоваться альтернативные (возможные) ключи. Все связи являются бинарными и представляются линиями, соединяющими родительскую сущность с одной или несколькими сущностями-потомками. Для связей должно быть определено имя (выражаемое грамматическим оборотом глагола), степень множественности (один или много объектов участвуют в связи) и степень обязательности (т.е. обязательная или необязательная связь между сущностями). Для множественной связи линия присоединяется к прямоугольнику сущности в трех точках, а для одиночной связи – в одной точке. При обязательной связи рисуется непрерывная линия до середины связи, при необязательной – пунктирная линия. Могут иметь место ситуации, при которых связи данной сущности рассматриваются как взаимоисключающие. Кроме того, связь может быть рекурсивной, а также неперемещаемой, если экземпляр сущности не может быть перенесен из одной связи в другую. На рис. 3.16 приведен пример ERD-диаграммы, моделирующей отношения между сущностями, содержащимися в хранилищах системы управления лифтом (см. рис. 3.12), в нотации Баркера.

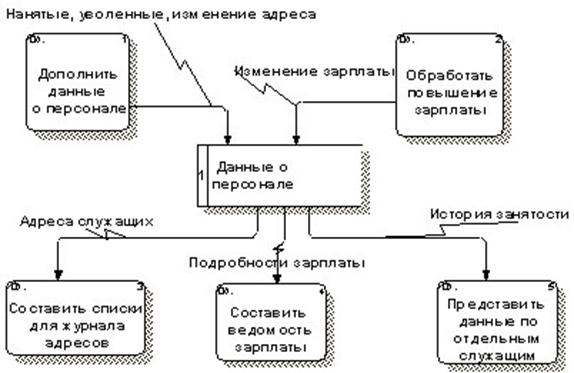

Построение модели Разработка ERD-диаграммы включает следующие основные этапы [20]: - Идентификация сущностей, их атрибутов, а также первичных и альтернативных ключей. - Идентификация отношений между сущностями и указание типов отношений. - Разрешение неспецифических отношений (отношений n*m). Рассмотрим эти этапы в соответствии с работой [20] более подробно. 1-й этап построения ERD-диаграммы (или модели данных) является определяющим. Исходной информацией для данного этапа служит содержимое хранилищ данных, зависящее от входящих и выходящих потоков данных, представленных на DFD-диаграмме. Таким образом, для построения ERD-диаграммы необходимо иметь предварительно построенную DFD-диаграмму. На рисунке 3.17 приведен фрагмент DFD-диаграммы, моделирующей деятельность бухгалтерии предприятия по ведению данных о персонале и начислению зарплаты.
ERD-диаграмма является результатом анализа DFD-диаграммы. При этом первоначально осуществляется анализ хранилища, включающий сравнение содержимого входных и выходных потоков и создание на основе этого сравнения варианта схемы хранилища. Из диаграммы на рис. 3.17 следует, что хранилище должно содержать информацию о всех сотрудниках: имена, адреса, должности, оклады и т.д. Рассмотрим данные и их структуры, содержащиеся во входных и выходных потоках: Таблица 3.4. Структуры данных для работы бухгалтерии.
Сравнивая входные и выходные структуры данных, отметим следующее: - Поле «адрес» (элемент структуры входного потока «Нанятые») хранит текущий адрес сотрудника, а структура входного потока «Изменение адреса» хранит еще и старый адрес, что не является необходимым, с точки зрения выходных потоков. - Для формирования структуры «История зарплаты» (составной части выходного потока «История занятости»), наоборот, требуется перечислить все оклады сотрудника, поэтому необходимо иметь набор, состоящий из пар («зарплата, дата»), а не просто «старая_зарплата» и «новая_зарплата» (как в структуре входного потока «Изменение зарплаты»). - Аналогичная ситуация и со структурой «Историей карьеры» (другой составной части структуры выходного потока «История занятости»). Отметим, что на диаграмме вообще отсутствует входной поток со структурой данных, определяющей изменения в должности, что является серьезным упущением функциональной модели. - Отметим, что изменение в должности обычно (но не всегда) соответствует изменению в зарплате. С учётом этих моментов первый вариант схемы хранилища (базы данных) может выглядеть следующим образом:
